4P elektronická spouštěcí jednotka

Zde ve společnosti Pugao (Plannter Electric) jsme přesvědčeni, že elektrická bezpečnost by neměla být luxusem – je to základní kámen bezpečného a pohodlného života. Zvažte naši elektronickou vypínací jednotku 100A, 4P: pro plášť používáme vysoce kvalitní termosetový plast, který je vstřikován za vysokého tepla a tlaku. Tento pokročilý výrobní proces poskytuje vynikající rozměrovou stabilitu, zvýšenou izolační pevnost a stálou odolnost proti oblouku, což vám dává důvěru ve vaši elektrickou infrastrukturu. Máte otázky? Neváhejte a oslovte! Jsme rádi, že můžeme mluvit a spolupracovat na zajištění vaší elektrické bezpečnosti.

Odeslat dotaz

Popis výrobku

The4P elektronická spouštěcí jednotkais an advanced protection module used in molded case circuit breakers (MCCBs), designed to monitor and control all four conductors in a three-phase four-wire system (L1, L2, L3, and Neutral). Na rozdíl od tradičních třípólových systémů zajišťuje úplnou izolaci a ochranu, což z něj činí kritické řešení pro moderní elektrické rozvody, kde je bezpečnost a kvalita napájení zásadní.

Ovládá a chrání fázové a nulové vodiče současně
Poskytuje inteligentní a přesnou detekci chyb
Zvyšuje bezpečnost systému ve složitých elektrických prostředích

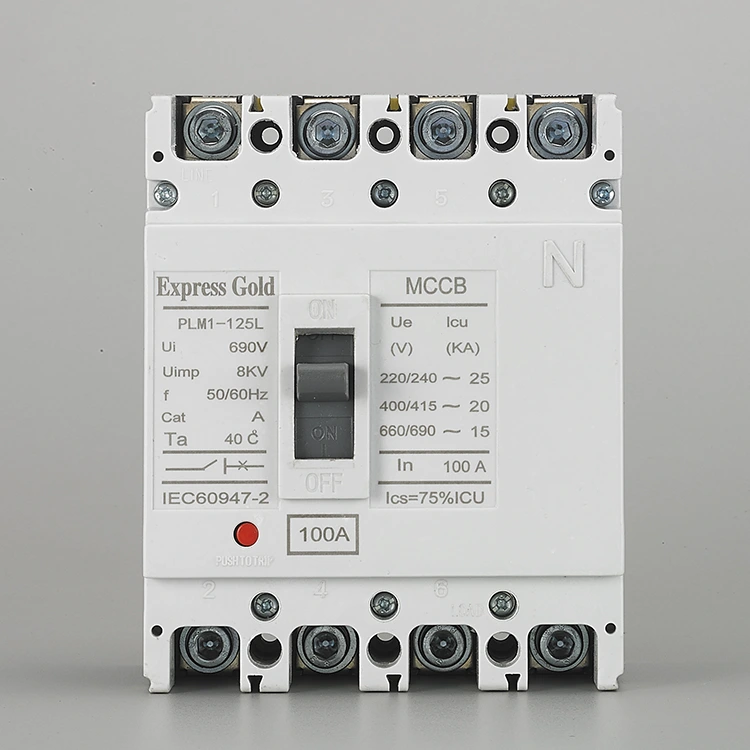

4P Electronic Trip Unit

Specifikace produktu

Typ	Jmenovitý proud (A)	Číslo pólu	Jmenovité izolační napětí (V)	Jmenovité provozní napětí (V)	Maximální kapacita zkratového vypínání (KA)	Poskytuje zkratovou vypínací schopnost (KA)	Kategorie využití
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Klíčové vlastnosti a výhody

Neutrální ochrana

Poskytuje přímé monitorování a ochranu nulového vodiče
Zabraňuje přetížení neutrálu způsobenému harmonickými proudy z nelineárních zátěží
Zajišťuje, že všechny póly, včetně nulového vodiče, jsou během poruchy odpojeny
Řeší bezpečnostní mezery u tradičních třípólových jističů

Nastavitelná ochrana

Vybaveno elektronickým nastavením vypnutí pro přesné ovládání ochrany
Parametry přetížení, zkratu a okamžité ochrany 4P Electronic Trip Unit jsou plně nastavitelné
Zlepšuje selektivitu a koordinaci v rámci distribučního systému
Snižuje zbytečné vypínání a prodlužuje dobu provozuschopnosti systému

Pokročilé funkce

Zajišťuje úplnou izolaci okruhu a zabraňuje riziku zpětného napájení
Zvyšuje bezpečnost při údržbě a servisu
Zachovává neutrální integritu ve scénářích přenosu energie
Podporuje bezpečné přepínání mezi napájením ze sítě a generátoru

Měření a komunikace

Podporuje monitorování proudu na všech čtyřech pólech v reálném čase
Volitelná komunikační rozhraní pro systémovou integraci
Umožňuje diagnostiku založenou na datech a prediktivní údržbu
Zlepšuje viditelnost a kontrolu elektrické infrastruktury

Aplikace

Hlavní jistič v budovách a průmyslových rozvodných panelech
Systémy automatického přepínání (ATS) využívající 4P elektronické spouštěcí jednotky pro bezpečné přepínání napájení.
Třífázové čtyřvodičové systémy vyžadující úplnou izolaci
Komerční a průmyslová zařízení s citlivým nebo nelineárním zatížením
Kritická prostředí, kde je zásadní nepřetržité napájení a bezpečnost

FAQ

Co je 4P4D vs. 4P3D?

4P4D (detekce čtyř pólů):Všechny čtyři vodiče (L1, L2, L3, N) jsou plně monitorovány a chráněny
4P3D (čtyřpólová tři detekce):Monitorovány jsou pouze tři fázové vodiče, zatímco nulový vodič je přepnut, ale není aktivně chráněn
4P4D poskytuje vyšší bezpečnost tím, že zahrnuje detekci a ochranu neutrálního proudu
The4P elektronická spouštěcí jednotkas 4P4D se doporučuje pro systémy s harmonickou zátěží nebo citlivými zařízeními

Lze neutrální ochranu upravit?

Ano, nastavení ochrany neutrálu je obvykle nastavitelné v pokročilých spouštěcích jednotkách
Uživatelé mohou nakonfigurovat úrovně ochrany proti neutrálnímu proudu (např. 50 %, 100 % nebo zakázáno)
Nastavení pomáhá přizpůsobit systémové požadavky a charakteristiky zatížení
Zlepšuje flexibilitu v aplikacích s měnícími se podmínkami neutrálního proudu

Jaký je účel neutrální ochrany?

Zabraňuje přehřátí a poškození způsobenému nadměrným neutrálním proudem
Řeší harmonické zkreslení z nelineárních zátěží (např. UPS, LED osvětlení, IT zařízení)
Zajišťuje bezpečný provoz v třífázových čtyřvodičových systémech
The4P elektronická spouštěcí jednotkazajišťuje plnou ochranu monitorováním fázových i nulových vodičů

Jak testujete Trip Unit?

Pro kontrolu funkčnosti použijte vestavěné testovací tlačítko (je-li k dispozici).
Pro přesné ověření kalibrace použijte zkoušku injektáže sekundárního proudu
Potvrďte odezvu vypnutí při simulovaném přetížení nebo poruchových podmínkách
Pravidelné testování zajišťuje spolehlivost a shodu s normami údržby

Co to znamená, když svítí stavová kontrolka?

Indikátor napájení:Vypínací jednotka je pod napětím a funguje normálně
Indikátor alarmu:Varovný stav, jako je přetížení nebo signál před vypnutím
Ukazatel cesty:Jistič se vypnul kvůli poruchovému stavu
Zobrazení chybového kódu (pokud je k dispozici):Poskytuje podrobnou diagnostiku závad
Stavové kontrolky pomáhají operátorům rychle identifikovat stav systému a podniknout kroky
