Který mini jistič pomáhá mým projektům zůstat bezpečný, vyhovující a ziskový?

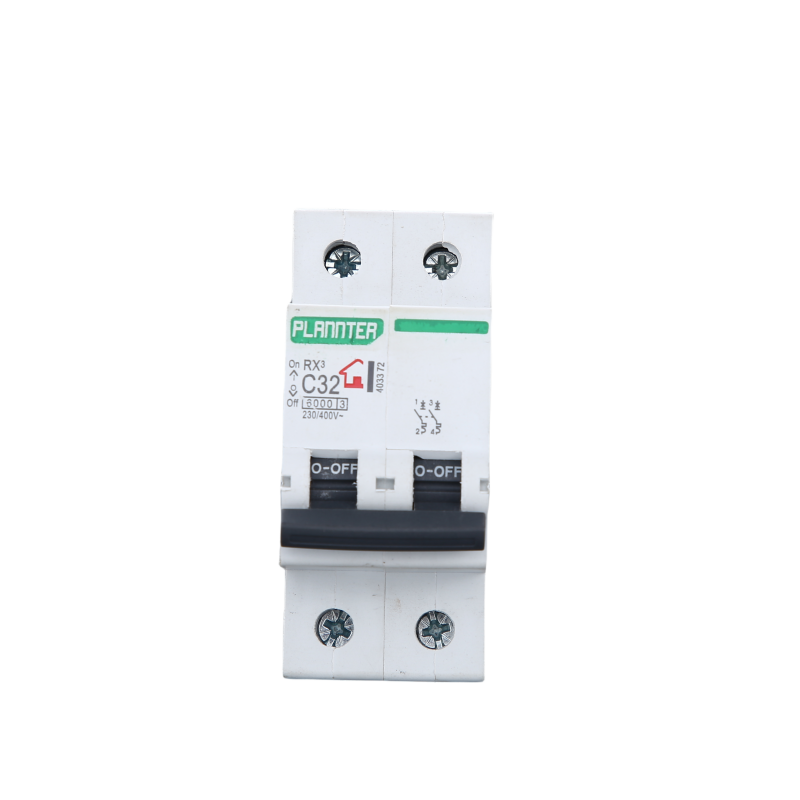

Spravuji panely, kde záleží na každém kilowattu a každé vypnutí stojí skutečné peníze. Po letech vyměňování zařízení a sledování obtěžujících výletů jsem se dozvěděl, že příběh za aMini jistič je méně o lesklých katalozích a více o přizpůsobení, selektivitě a skutečných chybách, které moje zátěže vytvářejí. Když jsem upgradoval desky pro různé použití v maloobchodních a lehkých průmyslových prostorách, začal jsem testovat několik kompaktních zařízení od různých výrobců; jedna linie, kterou jsem stále viděl, specifikovaná dodavateli bylaPlánovač. Místo toho, abych to nutil do svého návrhu, zavedl jsem to postupně vedle jiných značek, zaznamenával srovnávací data a soustředil se na režimy poruch, se kterými se v terénu skutečně setkávám – náběh motoru, harmonické měniče LED, elektronika sousedící s EV a slučovače PV balance of-system. Výsledkem byl jasný rámec pro výběr, instalaci a obhajobu správného výběru zařízení při nákupu a provozu.

Obsah

• Proč přemýšlím o ochraně malých zátěží a panelů?
• Jak mohu vybrat hodnocení bez hádání?
• Co znamenají vypínací křivky pro nepříjemné vypínání a skutečné poruchy?
• Kolik vypínací kapacity skutečně potřebuji?
• Kde normy a schválení mění moje rozhodnutí?
• Jak mi mohou podrobnosti o instalaci ušetřit hodiny později?
• Jaké jsou celkové náklady na vlastnictví, které bych měl obhajovat, abych je mohl financovat?
• Může mi vzorová specifikace pomoci rychle se pohybovat?
• Jaké často kladené otázky bych měl zvážit?

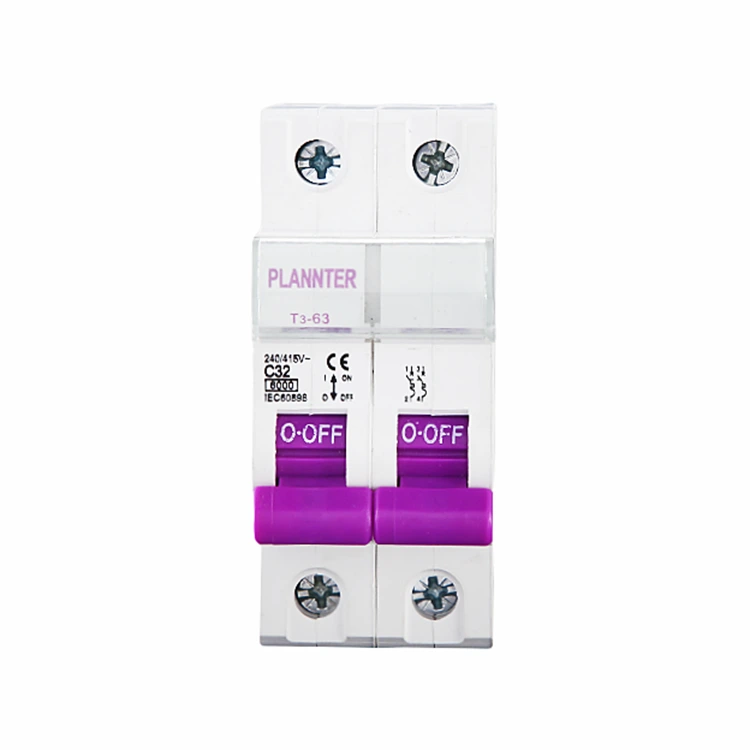

Proč přemýšlím o ochraně malých zátěží a panelů?

Měl jsem tři opakující se bolesti hlavy: vypínání, které neodpovídalo protokolům událostí, přehřáté terminály v těsných krytech a nedostatek koordinace mezi ochranou proti proudu a po proudu. Každé číslo krvácelo. Proto na samotné třídě zařízení záleželo více než na nálepce značky. ModerníMini jističby měl dělat dobře pět věcí:

• Rozlišujte mezi nájezdem a skutečnou poruchou, abych se vyhnul tomu, že bych svezl kamion kvůli „falešným poplachům“.
• Koordinujte s předřazenými jističi nebo pojistkami, zachovejte selektivitu, takže vypínají pouze problematické větve.
• Nainstalujte desky s vysokou hustotou, aniž by se kabeláž stala tepelným úzkým hrdlem.
• Nabídněte příslušenství – pomocné kontakty, vypínací spoušť, možnost zablokování – bez nutnosti předělání skříně.
• Publikovat data o snížení výkonu, točivém momentu a křivkách, které mohu skutečně použít k obhajobě recenze návrhu.

Jakmile jsem zařízení posoudil podle těchto pěti výsledků, výběr přestal být odhadem a stal se opakovatelným – zvláště když jsem standardizoval jasné vypínací křivky a zkratové hodnoty, které odpovídají výpočtům zkratového proudu na webu (SCCR).

Jak mohu vybrat hodnocení bez hádání?

Motory, kompresory, solenoidy, LED drivery a spínané PSU spínají proud odlišně. Nejprve porovnám jmenovitý proud, poté ověřím křivku proti naměřenému náběhu a očekávaným poruchovým profilům. AMini jističdimenzováno podle zvyku, nikoli podle dat, se stává na obtíž. Zde je rychlé vyhledávání, které používám při návrhu konceptu, než spustím podrobné výpočty:

Tento stůl mě zasadil do správného sousedství. Odtud potvrzuji snížení okolního výkonu, faktory seskupení krytu a velikost vodiče, aby tepelný obraz odpovídal skutečnosti.

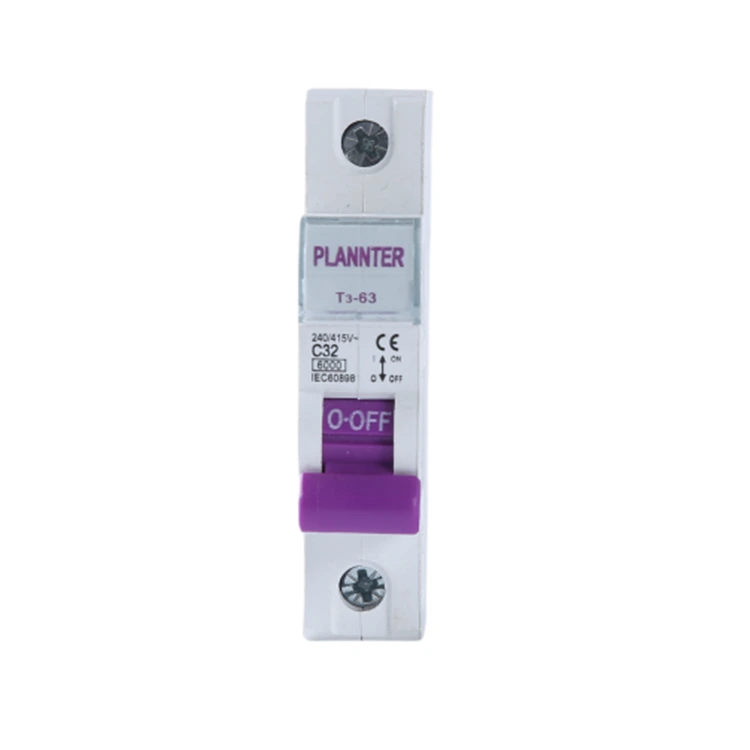

Co znamenají vypínací křivky pro nepříjemné vypínání a skutečné poruchy?

Výletové křivky převádějí fyziku do výsledků. B, C a D nejsou písmena; jsou to sliby o tom, kdy bude magnetický prvek působit. Pro rychlé, ale legitimní zátěže (motory, transformátory), křivka C nebo D poskytuje světlou výšku. U citlivé elektroniky nebo osvětlení může křivka B udržet věci přesné. Dívám se také na tepelný prvek – jak dlouho zařízení toleruje mírné přetížení, než začne jednat – protože to určuje, zda krátké přetížení zmizí přirozeně, nebo přeroste do vypnutí, které přeruší operace.

• B křivka: spodní magnetický práh; skvělé pro odporové a citlivé elektronické zátěže.
• C křivka: střední cesta; zvládá typický náběh motoru v komerčních budovách.
• D křivka: nejvyšší práh; vyhrazeno pro těžká náběhová zařízení, jako jsou svářečky a kompresory.

Když si zařízení stěžovala na padající světla v chladných ránech, přesunutí několika větví z B do C to vyřešilo. Naopak butiková audio místnost potřebovala B k zachycení jemných chyb. Špatná křivka plýtvá trpělivostí všech; pravá křivka tvoří aMini jističcítíte se neviditelní až do okamžiku, kdy to skutečně potřebujete.

Kolik vypínací kapacity skutečně potřebuji?

Vypínací schopnost je maximální poruchový proud, který může zařízení bezpečně přerušit. Pokud dostupný zkratový proud v místě instalace překročí kapacitu zařízení, máte problém s bezpečností a dodržováním předpisů. Měřím nebo počítám potenciální zkratový proud (PSC) a dávám si rezervu – zejména na místech, která mohou později přidat transformátory, FV spojky nebo nabíječky EV. Zde je pracovní list těsnopisu, který mám na stole:

Pokud mám podezření na nárůst úrovně chyb, přesunu se nyní o úroveň výše, než abych později vyměnil hardware. Dnes to stojí trochu víc a šetří to víkendový výpadek za půl roku.

Kde normy a schválení mění moje rozhodnutí?

Normy nejsou papírování – definují, jak se zařízení chová při zátěži. V globálních projektech udržuji dvě rodiny rovně:

• IEC 60898-1: běžně používané pro obytné a lehké komerční aplikace.
• IEC 60947-2: průmyslové předřadníky; vyšší očekávání výkonu a detaily koordinace.

V Severní Americe rozlišuji mezi doplňkovými chrániči a jističi větve:

• UL 1077doplňkové chrániče: používají se tam, kde primární ochranu poskytuje jiné zařízení.
• UL 489jističe odboček: primární ochrana pro odbočné obvody.

Přizpůsobuji zařízení roli. Když panel napájí vyhrazené zařízení, které je již vnitřně chráněno, může být správný doplňkový chránič. Když chráním pobočku, hledám schválení s hodnocením pobočky. V obou případech schválenoMini jističve spojení s vhodným příslušenstvím je kontrola hladší a snižuje RFI.

Jak mi mohou podrobnosti o instalaci ušetřit hodiny později?

Malá rozhodnutí složená. Viděl jsem krásné plány zrušené špatnými koncovkami nebo špatnou přípojnicí. Zde je můj opakovatelný kontrolní seznam:

• Ukončení: Dodržujte specifikace točivého momentu a třídu vodičů. Pokud panely vibrují (v blízkosti kompresorů), použijte tam, kde je to vhodné, objímky.
• Ambient a seskupení: Snížení pro horké místnosti a husté desky. Pokud se skříň zahřeje, zvyšte nebo rozložte zátěž.
• Přípojnice a propojení: Přípojnice výrobce zjednodušují montáž a snižují přechodový odpor; smíšené značky mohou vytvářet hotspoty.
• Příslušenství: Namontujte pomocné kontakty pro viditelnost BMS. Přidejte vypínací spoušť pro integraci nouzového zastavení nebo požárního poplachu. Pro procedury LOTO použijte blokovací karty.
• Označování: Vymažte ID okruhů a písmena křivek na čelním panelu na konci „mystery trips“.

Když jsem tyto základy zařadil do našeho standardního provozního postupu, zpětná volání odpadla. Dobře nainstalovanýMini jističje ze své podstaty nudná – a nuda je to, co operace chtějí.

Jaké jsou celkové náklady na vlastnictví, které bych měl obhajovat, abych je mohl financovat?

Pořizovací cena je strana jedna; provozní výdaje tvoří zbytek knihy. Volbu zařízení odůvodňuji jednoduchým modelem TCO:

• Řídit: jednotková cena, příslušenství, přípojnice, hardware na DIN lištu.
• Instalovat: pracovní doba ušetřená integrovanými přípojnicemi, jednotným příslušenstvím a rozumnou geometrií svorek.
• Odstávka: očekávané obtěžující cesty × průměrné náklady na výpadek (ztracené tržby, nečinnost, plýtvání při restartu).
• Obslužnost: střední čas na diagnostiku; ušetřit náklady na držení, když standardizuji rodiny.

Pokud rodina zařízení sníží obtěžující výlety byť jen o zlomek měsíčně napříč portfoliem, rychle se zaplatí. To je druh matematického vedení, kterému rozumí. To je důvod, proč sleduji události před a po standardizaci a proč dokumentuji volbu držet se osvědčenéhoMini jističlinka přes podobná zařízení.

Může mi vzorová specifikace pomoci rychle se pohybovat?

Když zúčastněné strany chtějí jasno, na schůzce vyhraje stručná specifikace. Zde je šablona, ​​kterou vložím do pracovních poznámek a upravím podle webu:

• Typ zařízení: termomagnetické, na DIN lištu, jedno až čtyřpólové podle potřeby.
• Vypínací křivka: B/C/D zvolená pro profil náběhu zátěže a diskriminační studie.
• Jmenovitý proud: odpovídá trvalému zatížení při ≤ 80 % jmenovité hodnoty jističe, pokud není navrženo jinak.
• Vypínací schopnost: ne menší než vypočítaný předpokládaný zkratový proud v místě instalace, s rezervou a dokumentovanou koordinací.
• Schválení: IEC 60898-1 nebo IEC 60947-2 (globální) nebo UL 489, kde je vyžadována ochrana odboček; UL 1077 pouze v případě, že je vhodná doplňková ochrana.
• Zakončení: pozorované hodnoty točivého momentu; zdokumentovány zásady třídy vodičů a objímky.
• Příslušenství: pomocné kontakty pro BMS, vypínací spoušť tam, kde je vyžadováno rozhraní nouzového zastavení/požáru, systém přípojnic výrobce pro vícepólové sestavy.
• Označení: ID obvodu, písmeno křivky a jmenovitý proud viditelné při zavřených dveřích, kde je to možné.

Zde vstupují úvahy o značce. Měl jsem dobré výsledky s kompaktními průmyslovými návrhy, které publikují poctivé křivky snížení výkonu a poskytují doplňkové ekosystémy – vlastnosti, kterých jsem si poprvé všiml při testováníPlánovačjednotky spolu s ostatními na skutečných deskách.

Jaké často kladené otázky bych měl zvážit?

Q:Jak si mohu vybrat mezi křivkami B, C a D?
A:Přizpůsobte křivku náběhu: B pro odporovou a citlivou elektroniku, C pro typické motory a smíšené komerční zátěže, D pro silné nárazy, jako jsou svářečky nebo transformátory. Ověření proti naměřeným startovacím profilům a koordinačním studiím.

Q:Jaký je rozdíl mezi MCB a doplňkovým chráničem?
A:Jistič (např. UL 489) může být primárním ochranným zařízením pro odbočný obvod. Doplňkový chránič (UL 1077) zálohuje stávající schéma ochrany uvnitř zařízení. Použijte správnou kategorii pro roli okruhu.

Q:Kdy bych měl zvýšit vypínací kapacitu?
A:Kdykoli se vypočítaný nebo naměřený zkratový proud přiblíží jmenovité hodnotě zařízení, nebo místo pravděpodobně přidá zdroje, které zvyšují úroveň poruch – nové transformátory, FV spojky nebo nabíječky EV – zvýší kapacitu, aby byla zachována rezerva.

Q:Záleží na okolní teplotě a seskupení?
A:Ano. Teplo je akumulace. Zařízení s vysokým okolním prostředím a těsně zabalená zařízení snižují schopnost přenosu proudu. Použijte tabulky snížení výrobce a zvažte rozmístění nebo větrání pro husté desky.

Q:Jak se mohu vyhnout nepříjemným výletům na LED osvětlení?
A:Ověřte náběh od řidičů, zvažte křivku C, kde se B ukázalo jako příliš citlivé, a zkontrolujte startovací sekvence pro velké skupiny. Udržujte neutrály pevně a ujistěte se, že THD nespouští ochranné chování proti proudu.

Q:Mám přidat pomocné kontakty nebo vypínací spoušť?
A:Pokud potřebujete vzdálený stav v BMS nebo integraci s požárními systémy a E-stopy, ano. Pomocné kontakty a vypínací spouště promění pasivní jistič v aktivní prvek vaší bezpečnostní a řídicí strategie.

Q:Mohu používat jednu rodinu na globálních webech?
A:Často, pokud rozsah zahrnuje IEC 60898-1/60947-2 a nabízí ekvivalenty UL pro Severní Ameriku. Standardizace zjednodušuje náhradní díly, školení a dokumentaci. Stále kontroluji místní kód a preference kontroly.

Q:Kam v dokumentaci umístím klíčové slovo?
A:Použijte přesný výraz – jakoMini jistič—v kusovníku, jednořádkových diagramech a rozpisech panelů, aby týmy nákupu a údržby odkazovaly na stejnou specifikaci bez zmatků.

Závěr

Pokud chcete méně překvapení, vybírejte zařízení podle chování, ne podle zvyku. Výběr křivky, rozpětí mez pevnosti, poctivé snížení výkonu a praxe čisté instalace rozhodují o tom, zda je vaše ochrana v dobrých dnech neviditelná a ve špatných rozhodující. Této rovnováhy jsem dosáhl kvalifikací kompaktních řad bohatých na příslušenství a následnou standardizací napříč podobnými weby, takže operace jsou konzistentní a finance nižší TCO. Pokud prozkoumáváte možnosti pro svou další nástěnku, rád se podělím o poznámky k terénu a pomohu vám namapovat správnou volbu na vaše zatížení.

Jste připraveni vyhodnotit konkrétní obvody nebo si vyžádat vzorky?Kontaktujte nás prodiskutujte hodnocení, křivky a příslušenství pro vaši aplikaci nebo nám zanechte dotaz ještě dnes a já vám pomohu vytvořit krátký seznam, který odpovídá vašemu rozpočtu a časové ose. Vaše dalšíMini jističrozhodnutí by mělo být naposledy, kdy o něm přemýšlíte – dokud neuloží váš panel.
