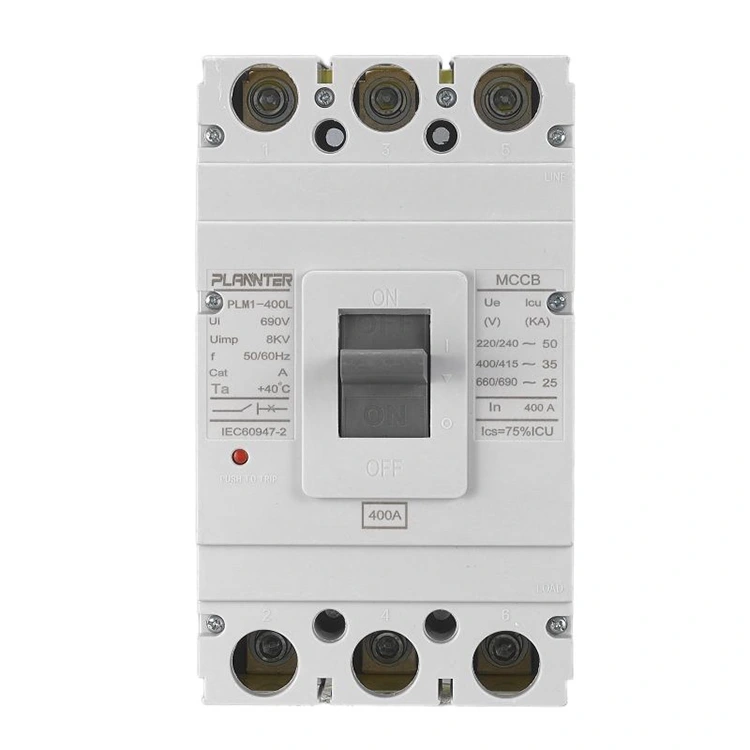

Elektrický jistič 400A AC

Technické specifikace elektrického 400A AC MCCB

• Jmenovitý proud (In):400A
• Jmenovité provozní napětí (Ue):AC 400V / 415V
• Jmenovité izolační napětí (Ui):Až do AC 800V
• Jmenovitá frekvence:50/60 Hz
• Počet pólů:3P / 4P volitelně
• Vypínací kapacita (Icu):50 kA – 65 kA (IEC 60947-2)
• Jmenovitá kapacita přerušení provozu (Ics):75 % – 100 % Icu
• Typ jednotky výletu:Tepelně-magnetické / elektronické (volitelné)
• Charakteristika zájezdu:Nastavitelná ochrana proti přetížení a pevná/nastavitelná ochrana proti zkratu
• Mechanická životnost:≥ 10 000 operací
• Elektrická životnost:≥ 20 000 operací
• Kontaktní materiál:Slitina stříbra a oxidu cínu
• Způsob instalace:Pevná montáž
• Typ připojení:Přední / zadní připojení volitelné
• Operační mechanismus:Manuální ovládání s volitelným motorizovaným mechanismem
• Úroveň ochrany:IP20 (vyšší s krytím)
• Okolní teplota:-5°C až +40°C
• Soulad se standardy:IEC 60947-2, ISO9001

Vlastnosti produktu:

√ Vypínací schopnost dosahuje 65 kA

√ Jmenovitý provozní proud 400 A

√ Kontakty vyrobené ze slitiny stříbra s nízkou impedancí

√ Vysokorychlostní čtyřtyčový spojovací systém

√ Kompaktní konstrukce, jednoduchá instalace

√ Prochází přísným ověřením odporu smyčky

√ Automatizovaná výroba zachovává jednotnost

√ Okamžité přerušení zkratu

√ Spolehlivé jištění následného okruhu

√ Nákladově efektivní se sníženými nároky na údržbu

Klíčové výhody 400A AC MCCB

Zpracování vysokého proudu:

• Dimenzovaný na 400 A pro zvládnutí velkých zátěží ve velkých elektrických systémech
• Podporuje spolehlivý provoz hlavních panelů a následného zařízení

Nastavitelné nastavení cesty:

• Tepelně-magnetická spouštěcí jednotka umožňuje jemné nastavení ochrany proti přetížení a zkratu
• Optimalizuje ochranu na základě typu zatížení a scénáře aplikace

Vysoká vypínací schopnost:

• Maximální vypínací schopnost (Icu) 50–65 kA podle norem IEC 60947-2
• Rychle přerušuje silné poruchové proudy a chrání zařízení a kabely

Kompaktní design:

• Prostorově úsporné řešení ve srovnání s tradičními rámovými jističi
• Snadná instalace a údržba v panelových deskách a napájecích rozvodných jednotkách

Všestranné příslušenství:

• Volitelné pomocné kontakty, vypínací spouště a moduly alarmu pro integraci do systému
• Kompatibilní s různými nastaveními ovládání a monitorování

Trvanlivost a spolehlivost:

• Kontakty ze slitiny stříbra a oxidu cínu s přesným lisováním a laserovým svařováním
• Elektrická životnost přesahující 20 000 cyklů a nízký přechodový odpor pod 35 mikroohmů
• Pokročilá montáž a kalibrace zajišťují konzistentní provozní sílu a výkon

Zvýšená bezpečnost:

• Vysoce permeabilní magnetický třmen z křemíkové oceli zajišťuje odezvu při zkratu pod 10 ms
• 100% tovární kontrola pomocí šroubů svorek kalibrovaných utahovacím momentem a ověřením odporu smyčky
• Spolehlivá ochrana proti elektrickým poruchám a zvýšená bezpečnost personálu

FAQ

Jaká je hlavní aplikace 400A MCCB?

• Elektrický jistič 400A AC se používá v hlavních rozvodných panelech pro průmyslové, komerční a velké obytné systémy.
• Chrání obvody před přetížením, zkratem a poruchovými proudy.
• Zajišťuje spolehlivý provoz navazujících zařízení, jako jsou motory, transformátory a velká zařízení.

Je nastavení vypínání 400A nastavitelné?

• Ano, MCCB je vybaven termomagnetickou spouštěcí jednotkou s nastavitelným nastavením.
• Umožňuje přizpůsobení na základě typu zátěže a bezpečnostních požadavků.
• Pomáhá předcházet nepříjemnému zakopnutí při zachování účinné ochrany.

Jaký je rozdíl mezi 3P a 4P 400A MCCB?

• 3P MCCB: Chrání třífázové obvody, přičemž nulové vedení zůstává nepřerušené.
• 4P MCCB: Chrání třífázové obvody plus neutrální vedení a nabízí úplné odpojení.
• Výběr závisí na požadavcích systému a bezpečnostních normách.

Jakou velikost kabelu bych měl použít pro 400A MCCB?

• Velikost kabelu závisí na typu instalace, izolačním materiálu a povoleném poklesu napětí.
• Typicky jsou 400A MCCB spárovány s kabely v rozsahu od 120 mm² do 185 mm² měděných vodičů.
• Konzultujte s Pugao Electric přesná doporučení založená na konkrétních podmínkách projektu.

Jak často by měl být testován 400A MCCB?

• Doporučuje se pravidelná kontrola, obvykle každých 6–12 měsíců u kritických systémů.
• Otestujte mechanický provoz, odezvu vypnutí a integritu připojení.
• Zajišťuje, že elektrický jistič 400A AC zachovává spolehlivou ochranu po celou dobu své životnosti.
