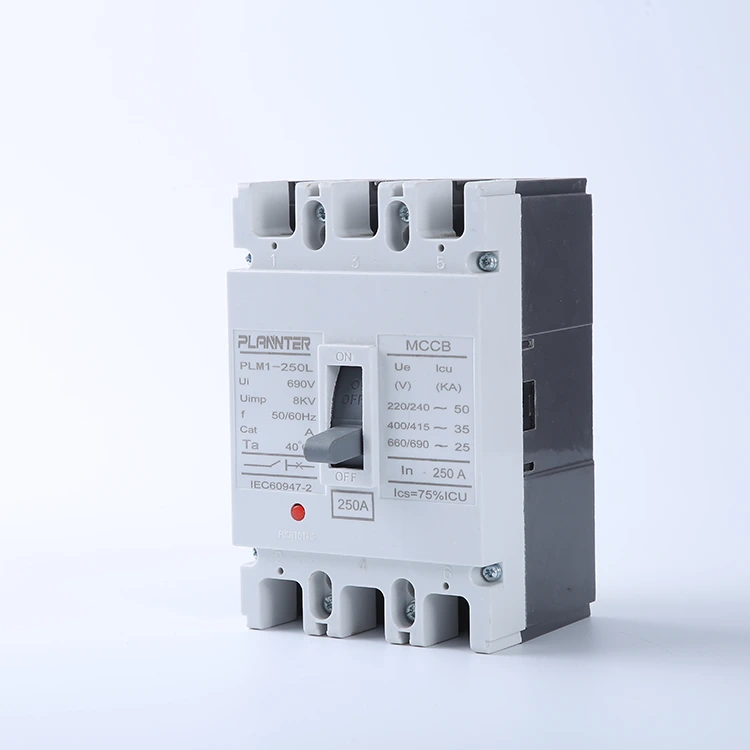

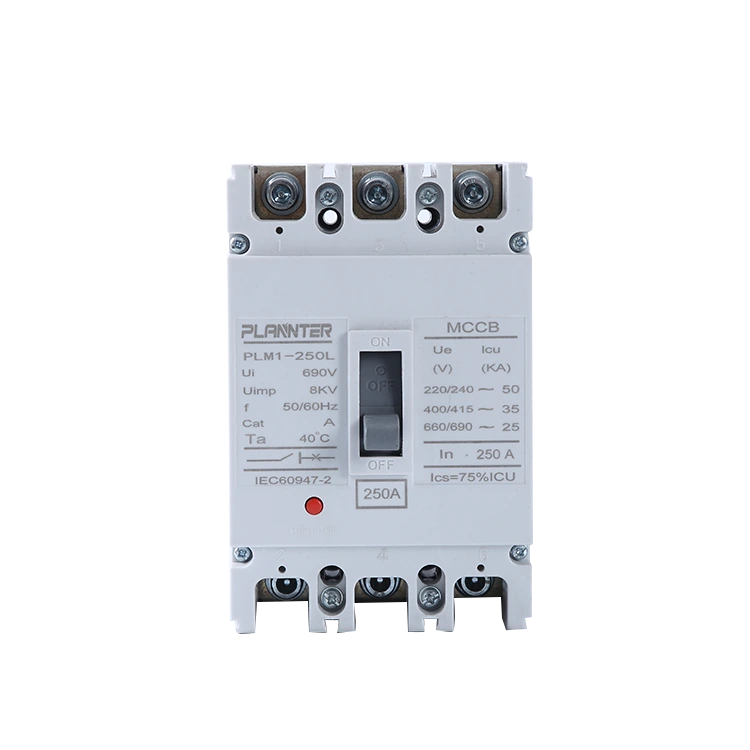

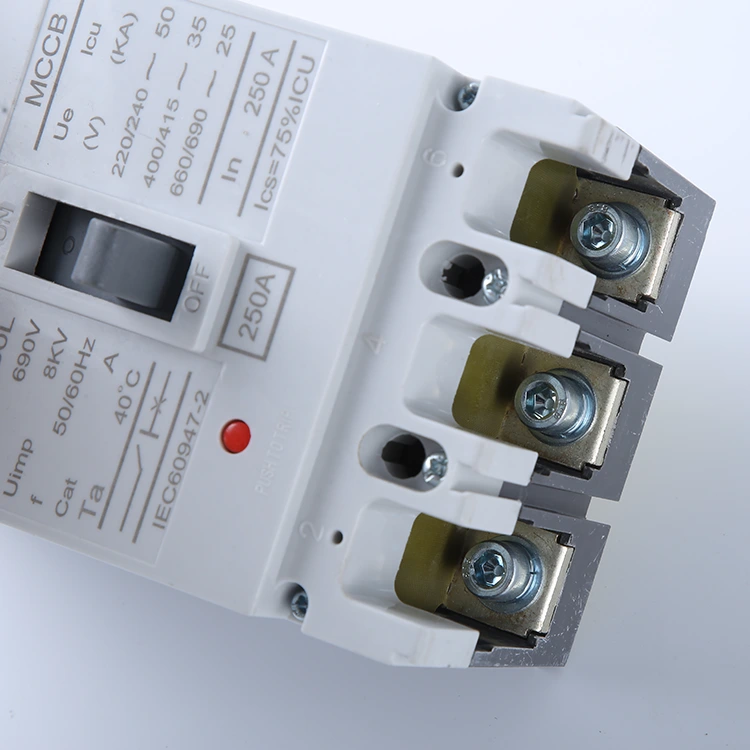

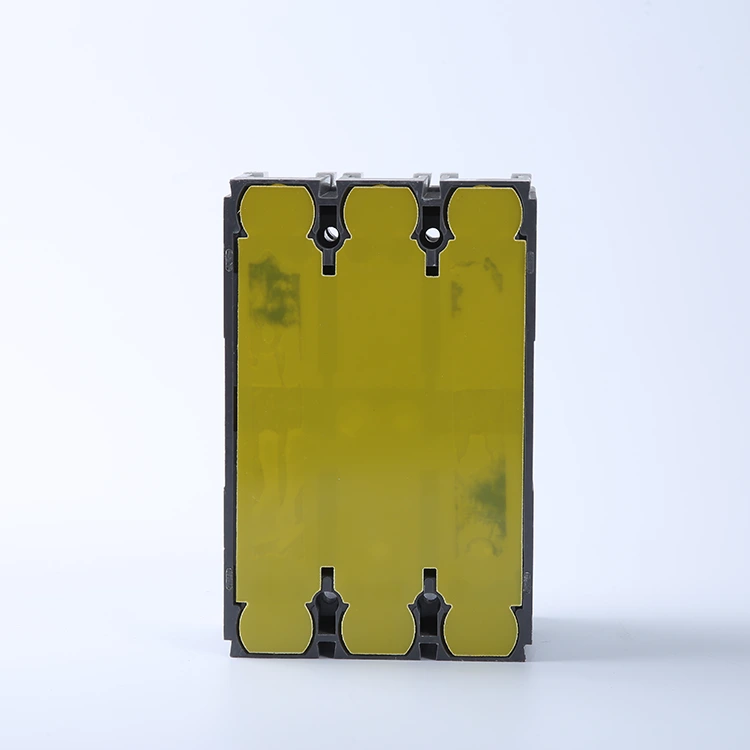

Střídavý vysokonapěťový jistič

AnStřídavý vysokonapěťový jističje robustní zařízení na ochranu obvodů navržené pro zvládnutí vysokého proudového zatížení a extrémních zkratových situací. Slouží jako „konečná obrana“ vašeho energetického systému a zajišťuje přerušení i při závažných poruchových stavech.

Tyto jističe, vyrobené z materiálů odolných proti oblouku a nárazu, poskytují rozměrově stabilní výkon, díky čemuž jsou spolehlivým jádrem uvnitř rozvaděčů napájení pro rozsáhlé provozy.

Klíčové vlastnosti a specifikace

Rozsah napětí

Jmenovité provozní napětí:AC 400V/690V; AC High Voltage Molded Case Circuit Breaker je vhodný pro průmyslové aplikace pro rozvod vysokého napětí a podporuje třífázové třívodičové systémy.

Izolační výkon:Obsahuje výdržné napětí 3000V a impulsní výdrž 8kV, což zajišťuje bezpečnost izolace ve vysokonapěťových prostředích.

Breaking Capacity

Ultimate Short-Circuit Brkapacita odběru:Icu dosahuje až 65 kA–100 kA, což umožňuje rychlé přerušení obvodu při extrémních zkratových poruchách, které slouží jako poslední obranná linie systému.

Kapacita zkratového vypínání služby:Ics ≥ 50 kA, což umožňuje, aby zařízení zůstalo v provozu i po vícenásobných poruchách, čímž se snižují náklady na údržbu.

Aktuální hodnocení

Jmenovitý proud:Pokrývá rozsah 250A–1600A, podporuje standardní specifikace, jako je 250A, 400A, 630A, 800A, 1000A, 1250A a 1600A, aby vyhovoval různým požadavkům na zatížení.

Nastavitelné nastavení cesty:Disponuje rozsahem tepelného vypínání 80 %–100 % In a rozsahem magnetického vypínání 4–10 In, což umožňuje selektivní ochranu, aby se zabránilo nežádoucímu vypínání.

Provozní podmínky

Okolní teplota:-25°C až +70°C, schopný odolávat extrémním teplotním výkyvům v průmyslovém prostředí.

Způsob montáže:Pevný nebo výsuvný typ; podporuje horizontální/vertikální připojení přípojnic a je kompatibilní se standardními instalačními rozměry rozvodné skříně.

Třída ochrany:IP20 (pro instalaci do skříně); pouzdro je vyrobeno z technických plastů odolných vůči vysokým teplotám a nárazům a odpovídá normě IEC 60947-2.

Klíčové rozdíly: Nízkonapěťové a vysokonapěťové jističe

Pochopení rozdílu mezi nízkonapěťovou (NN) a vysokonapěťovou (HV) ochranou je zásadní pro výběr správného zařízení pro váš energetický distribuční systém. Zde je jejich srovnání:

Nízkonapěťové (NN) jističe

• Rozsah napětí:Typicky dimenzováno pro systémy do **1000 V AC**. Běžná hodnocení zahrnují 240 V a 400 V pro obytné a lehké komerční použití.
• Aplikace:Široce se používá v domácích rozvaděčích, malých komerčních budovách a ochraně koncových obvodů (osvětlení, zásuvky).
• Velikost a složitost:Obecně kompaktní (např. jističe) a jednodušší konstrukce, se zaměřením na základní ochranu proti přetížení a zkratu bez složitých systémů řízení oblouku.

Vysokonapěťové (HV) jističe

• Rozsah napětí:Navrženo pro systémy středního až vysokého napětí, často v rozsahu **3,3 kV až 72,5 kV** nebo vyšší.
• Zhášení oblouku:Protože vysoké napětí vytváří silné oblouky, tyto jističe (jako našeStřídavý vysokonapěťový jistič) vyžadují pokročilé technologie zhášení oblouku, jako jsou vakuové láhve, plyn SF6 nebo specializované mřížky, aby bylo možné proud bezpečně přerušit.
• Aplikace:Nezbytné pro těžké průmyslové závody, elektrárny, velké transformátory a hlavní distribuční napáječe, kde je spolehlivost rozhodující.
• Ochrana:Často jsou vybaveny sofistikovanými elektronickými spouštěcími jednotkami pro přesnou selektivní koordinaci a možnosti dálkového ovládání.

Jaké jsou typy vysokonapěťových jističů?

Vysokonapěťové jističe jsou kategorizovány podle média, které používají k uhašení elektrického oblouku. Výběr správného typu je zásadní pro bezpečnost a efektivitu systému.

Vakuový jistič (VCB)

• Princip:Používá vakuum (tlak < 10⁻⁴ Pa) jako zhášecí a izolační médium oblouku. Absence molekul plynu extrémně ztěžuje udržení oblouku.
• Klíčové vlastnosti:Kompaktní velikost, dlouhá životnost a bezúdržbový provoz. Jsou šetrné k životnímu prostředí, protože nepoužívají plyn ani ropu.
• Aplikace:Dominantní v aplikacích vnitřních rozváděčů vysokého napětí (do 40,5 kV).

Jistič SF6

• Princip:Používá plyn fluorid sírový (SF6), který má izolační sílu ~2,5x vyšší než vzduch a schopnost zhášení oblouku ~100x lepší než vzduch.
• Klíčové vlastnosti:Vynikající výkon v přenosových sítích vysokého napětí (VN) a velmi vysokého napětí (EHV). Jsou spolehlivé, ale vyžadují přísné těsnění, aby se zabránilo úniku plynu.
• Aplikace:Široce se používá v rozvodnách a venkovních vysokonapěťových přenosových vedeních (nad 72,5 kV).

Vzduchový proudový jistič

• Princip:Využívá vysokotlaký proud stlačeného vzduchu k vyfouknutí oblouku, k jeho rychlému ochlazení a zhasnutí.
• Klíčové vlastnosti:Rychlý provoz a požární bezpečnost (bez oleje). Jsou však hlučné a vyžadují složitý systém vzduchového kompresoru.
• Aplikace:Historicky používané pro systémy velmi vysokého napětí (EHV), i když z velké části nahrazené SF6 a VCB v moderních sítích.

Kam se hodí AC vysokonapěťový MCCB?

Zatímco VCB a jističe SF6 zvládají napětí na úrovni přenosu,AC vysokonapěťový MCCBje určen pro průmyslové rozvody vysokého napětí (např. 690V až 3,6kV). Překlenuje propast mezi standardními nízkonapěťovými vypínači a masivními vysokonapěťovými rozvaděči a nabízí robustní ochranu pro těžké stroje a energetická centra.

FAQ

Jaké je jmenovité napětí (Un)?

Jmenovité provozní napětí (Un) pro našeAC vysokonapěťový MCCBobvykle se pohybuje do **690 V AC**. Toto hodnocení zajišťuje, že jistič může bezpečně pracovat a izolovat obvody ve vysokonapěťových průmyslových prostředích, jako jsou velká energetická centra a těžké stroje.

Mohu použít standardní MCCB pro primární stranu transformátoru?

Ano, ale vyžaduje pečlivý výběr. Jistič musí zvládnout zapínací proud transformátoru bez rušivého vypínání. NášAC vysokonapěťový MCCBřada obsahuje nastavitelné nastavení magnetického vypnutí (např. 4–10krát In), což vám umožňuje nastavit práh dostatečně vysoký, aby toleroval zapínací proudy a přitom poskytoval ochranu proti zkratu.

Jaký je typický rozsah proudu?

Vysokonapěťové jističe s lisovaným pouzdrem obecně pokrývají potřeby vyššího proudu ve srovnání se standardními miniaturními jističi. Náš sortiment obvykle sahá od250A až 2500A, díky čemuž jsou vhodné pro hlavní distribuční podavače a velká průmyslová zatížení.

Jak se liší od pojistek?

• Resetovatelné:Na rozdíl od pojistek, které je nutné po poruše vyměnit, lze jistič po vypnutí resetovat.
• Nastavitelnost:MCCB umožňují nastavitelná nastavení vypnutí (tepelné a magnetické), které nabízejí přesnou koordinaci ochrany, kterou pevné pojistky nemohou poskytnout.
• Přepínání:MCCB může sloužit jako ruční spínač pro odpojení napájení z důvodu údržby.

Co se stane, když použiji AC jistič na stejnosměrném systému?

Nedělejte to.Střídavé jističe spoléhají na to, že střídavý proud překročí nulu, aby uhasil elektrický oblouk. Stejnosměrný proud nepřekročí nulu, což znamená, že oblouk nezhasne a může způsobit požár nebo výbuch. Musíte použít jistič speciálně určený pro DC aplikace.

Jak bezpečně vyměníte vysokonapěťový MCCB?

Bezpečnost je prvořadá. Postupujte takto:

1. Deaktivovat:Vypněte předřazené napájení a ověřte nulové napětí.
2. Uzamčení/Označení:Použijte blokovací zařízení, abyste zabránili náhodnému opětovnému zapnutí.
3. Odpojit:Odstraňte vedení a kabely zátěže (a případně nulový vodič).
4. Nahradit:Odmontujte starou jednotku a nainstalujte novouStřídavý vysokonapěťový jistič, zajistěte, aby všechny spoje byly utaženy podle specifikací výrobce.
