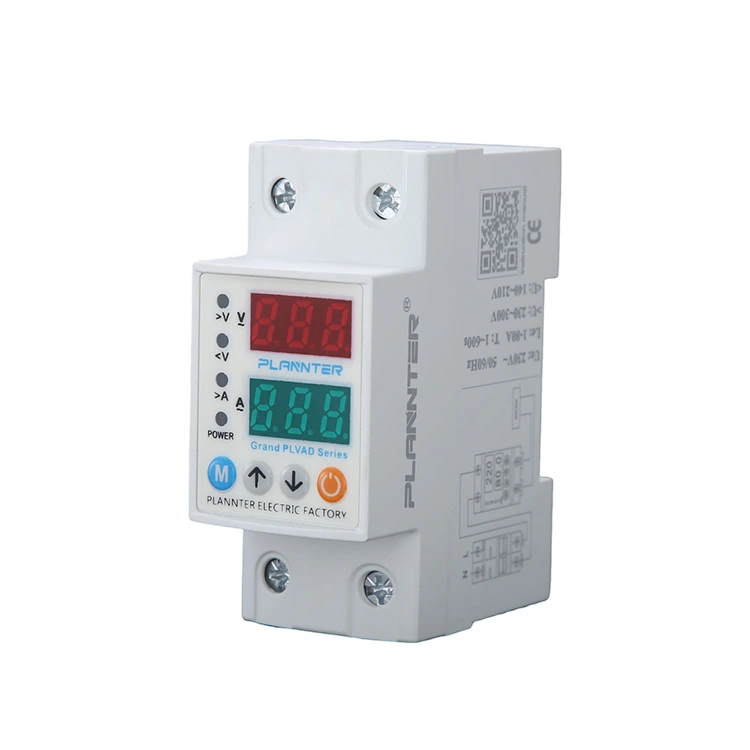

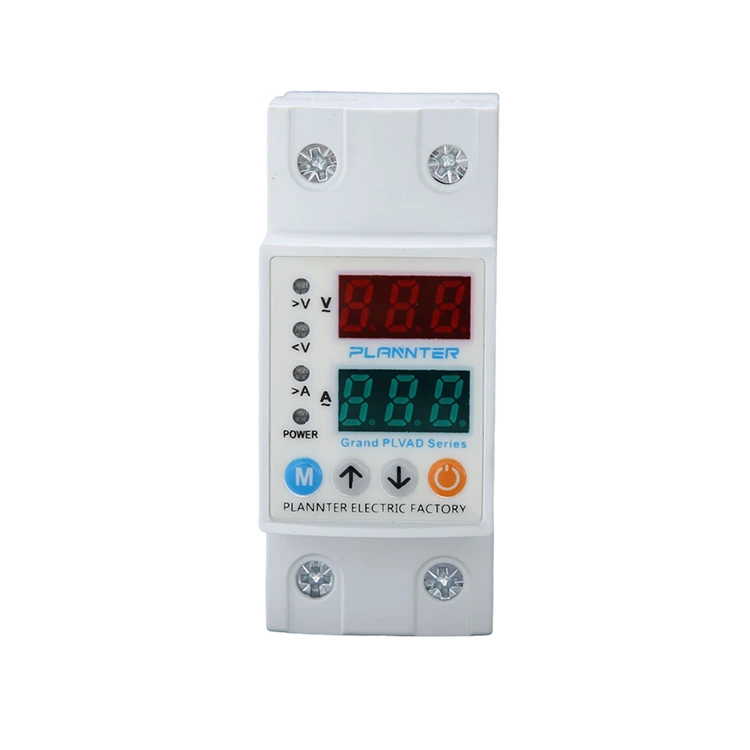

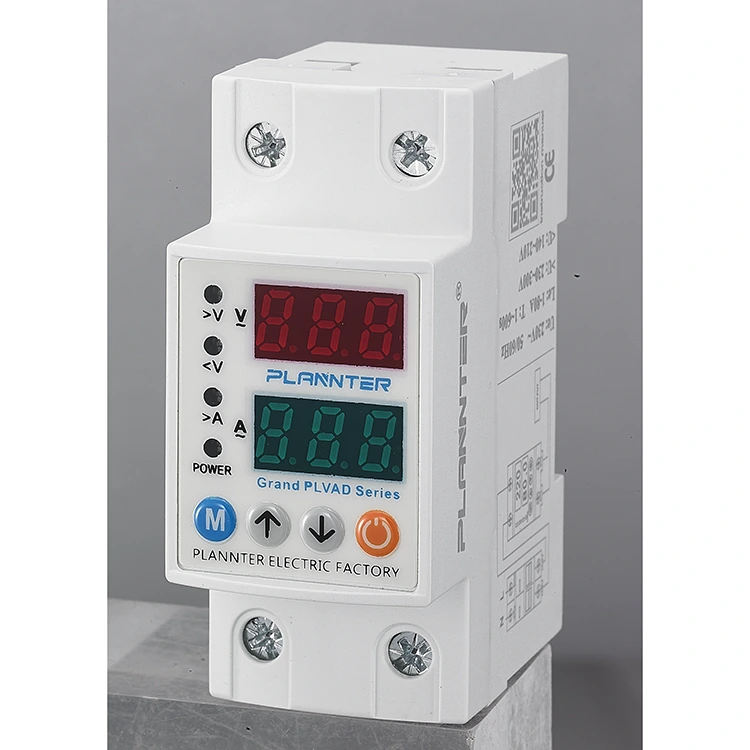

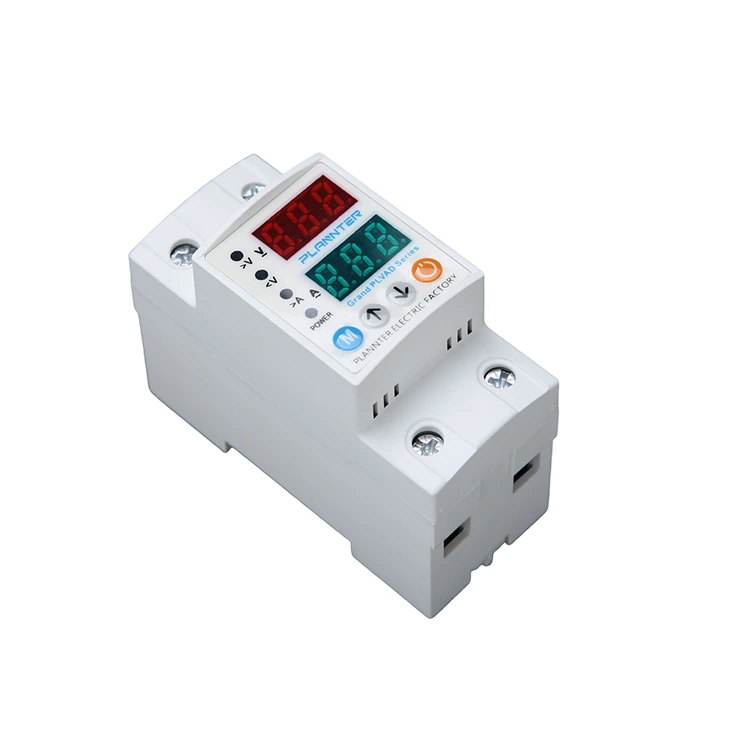

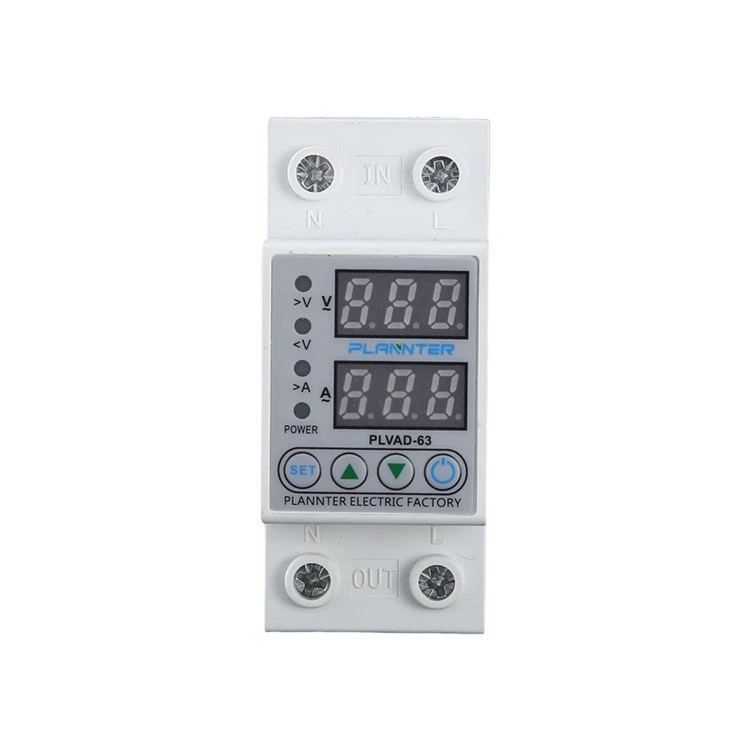

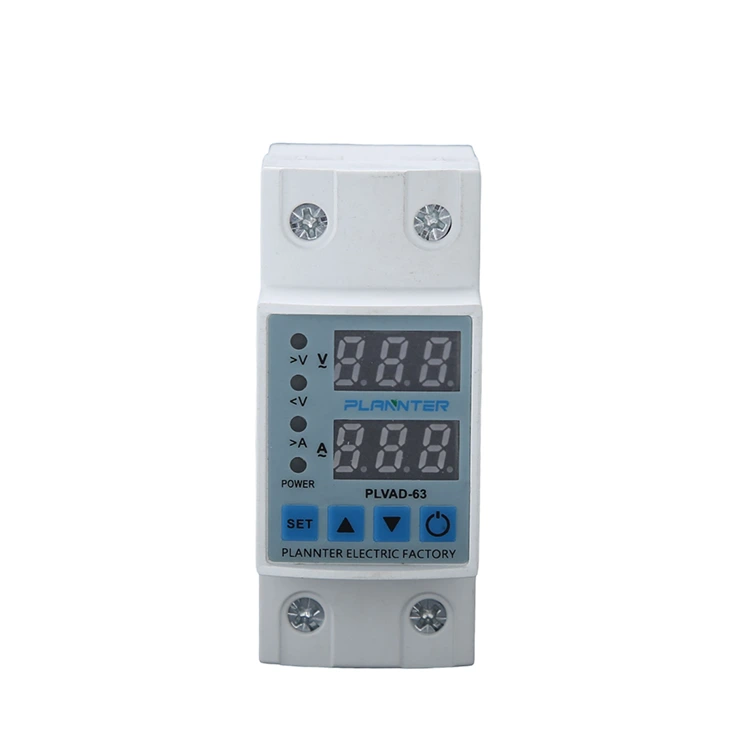

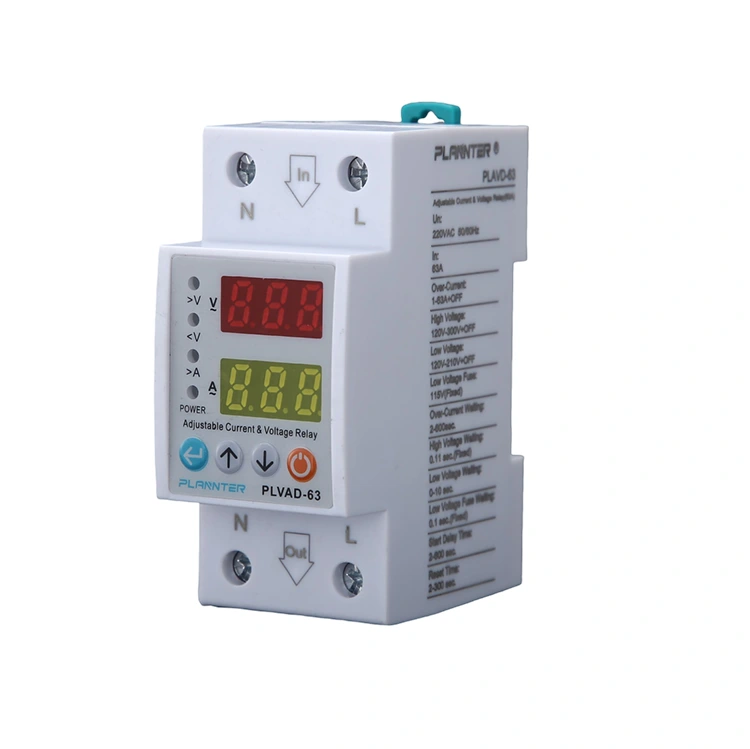

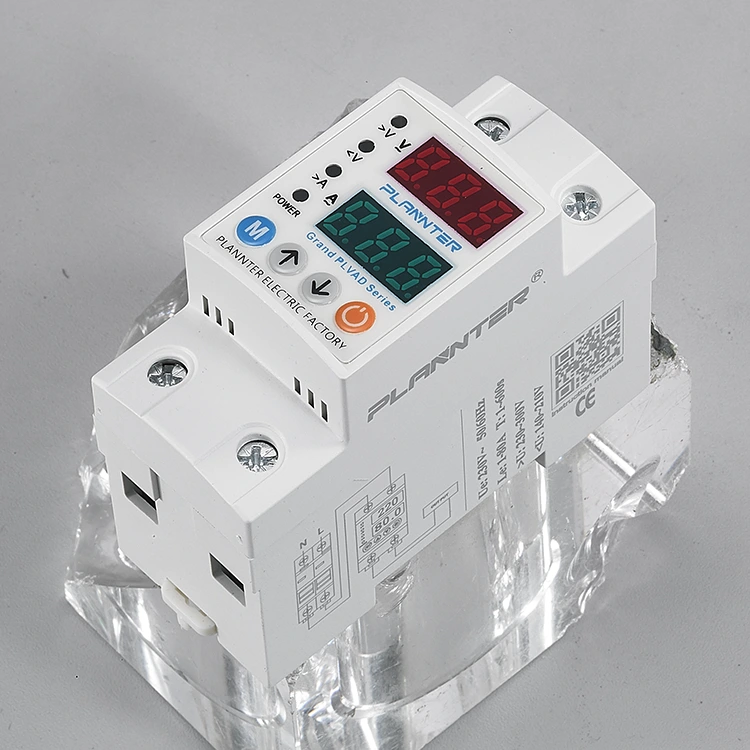

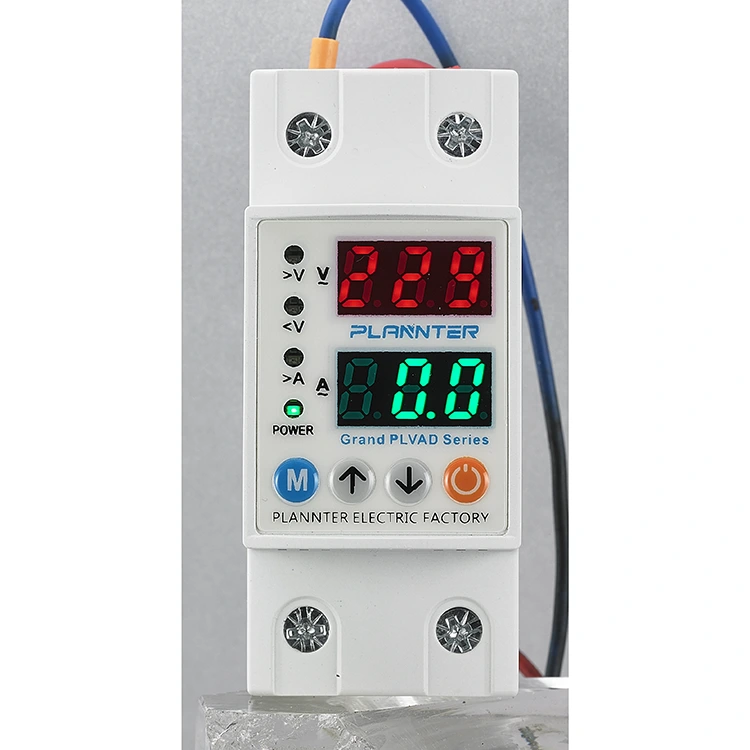

40A 63A přes a pod chránič

Pugao 40A 63A přes a pod chráničje specializované elektrické zabezpečovací zařízení určené k ochraně obvodů a připojených spotřebičů před nestabilitou napětí. Tato jednotka montovaná na lištu, určená pro standardní systémy 220VAC/230VAC (50/60Hz), nepřetržitě monitoruje síťové napětí.

Automaticky odpojí napájení, když úrovně napětí překročí bezpečné prahové hodnoty (přepětí) nebo příliš poklesnou (podpětí), čímž zabrání poškození motorů, obvodových desek a kabeláže. Díky robustní konstrukci schopné provozu při teplotách od -20 °C do +55 °C zajišťuje spolehlivý výkon v různých prostředích.

Princip činnosti

Principem fungování 40A 63A Over and Under Protector je vlastně sledování napěťových dat. Patří sem například detekce a monitorování senzorů, řídicích jednotek, relé a dalších stavů.

Senzor: Úroveň napětí lze sledovat v reálném čase. Pokud napětí překročí nebo klesne pod naši přednastavenou prahovou hodnotu, senzor vyšle signál do řídicí jednotky a vyzve nás k provedení procesu.

Řídící jednotka: může přijímat signály ze snímače a určí, zda je napětí abnormální. Pokud je napětí rozpoznáno jako příliš vysoké nebo příliš nízké, řídicí jednotka aktivuje ochranná opatření.

Relé: Na příkaz řídicí jednotky relé rychle otevře obvod, aby chránilo zařízení před poškozením a zabránilo požáru.

Ochrana zařízení

Citlivé stroje vyžadují stabilní napájení, aby správně fungovaly. The40A 63A přes a pod chráničje široce používán k ochraně:

• Lékařské vybavení:Zajištění toho, aby kritické diagnostické nástroje nebyly poškozeny výpadky proudu.
• Instrumentace:Udržování přesnosti řídicích systémů a senzorů, které se spoléhají na konzistentní napětí.

Průmyslová/komerční zátěž

Pro těžší aplikace nabízí zařízení vysoké jmenovité proudy, aby zvládlo značné elektrické zatížení:

• 40A hodnocení:Vhodné pro standardní komerční osvětlovací okruhy a menší kancelářské vybavení.
• 63A hodnocení:Ideální pro průmyslové rozvaděče, vysoce výkonné motory a hlavní napájecí zdroje, kde je vyžadována vyšší proudová kapacita.

Typ a mechanismus ochrany

The40A 63A přes a pod chráničvyužívá inteligentní řídicí systém zahrnující senzory a relé pro řízení bezpečnosti napájení:

• Ochrana proti přepětí:Detekuje náhlé zvýšení napětí (např. odpojení nulového vodiče) a přeruší napájení, aby se zabránilo nebezpečí požáru a stárnutí izolace.
• Ochrana proti podpětí:Identifikuje poklesy napětí, které mohou způsobit přehřátí a zastavení motoru, odpojí zátěž, aby se zabránilo vyhoření.
• Automatické obnovení:Jakmile se napětí vrátí do stabilního rozsahu, může jednotka automaticky znovu uzavřít okruh, čímž se sníží potřeba ručního zásahu a zajistí se nepřetržitý provoz.

Výhody

Monitorování napětí v reálném čase a rychlé odpojení: 40A 63A Over and Under Protector bude nepřetržitě monitorovat síťové napětí každý den, jakmile je napětí detekováno nad nastavenou prahovou hodnotu, jako je přepětí nebo podpětí, chránič přeruší napájení, čímž zabrání trvalému poškození elektrických spotřebičů v důsledku vysokého nebo nízkého napětí.

Prodloužení životnosti elektrických spotřebičů: Pokud je dlouhodobě stabilní napětí prostředí sníží elektronické součástky v důsledku napěťových rázů způsobených poškozením a stárnutím, může stabilizovat napájení a snížit kolísání, prodloužit celkovou životnost zařízení.

Chraňte zařízení: jako jsou počítače, lékařské vybavení, přístrojové a řídicí systémy vyžadují přesnost vysokého napětí. Pokud je zjištěno abnormální napětí, přeruší se napájení, aby se zabránilo ztrátě dat zařízení.

Vysoká bezpečnost a ochrana: když náhlé zvýšení napětí může vést k přehřátí drátu, zkratu nebo požáru, 40A 63A Over and Under Protector včas přeruší napájení v okamžiku přepětí, sníží riziko elektrického požáru a zlepší bezpečnost elektřiny.

FAQ

Jak upravím limity napětí?

Jednotka má nastavitelná nastavení, která vám umožní kalibrovat prahové hodnoty přepětí a podpětí tak, aby odpovídaly specifickým požadavkům vašich připojených spotřebičů.

Co je funkce „automatického obnovení“?

Poté, co je porucha odstraněna a napětí se vrátí do bezpečného rozsahu, může 40A 63A Over and Under Protector automaticky obnovit napájení, čímž se sníží potřeba ručních resetů a zajistí se kontinuita.

Jaký je rozdíl mezi 40A a 63A?

To se týká jmenovité proudové kapacity. Model 63A zvládne vyšší elektrickou zátěž (více spotřebičů) než model 40A. Vyberte si na základě celkového připojeného zatížení.

Chrání to před přepětím blesku?

Toto zařízení je navrženo pro ochranu proti přepětí/podpětí. Pro komplexní bezpečnost proti přímým úderům blesku se doporučuje používat tento chránič ve spojení s vyhrazeným zařízením na ochranu proti přepětí (SPD).

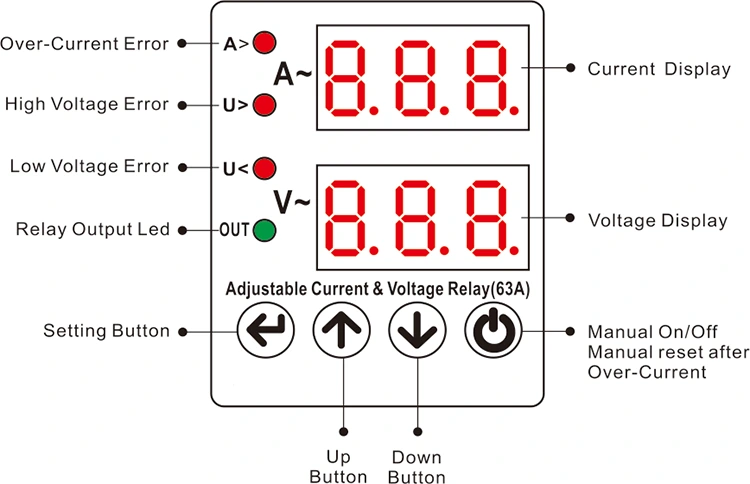

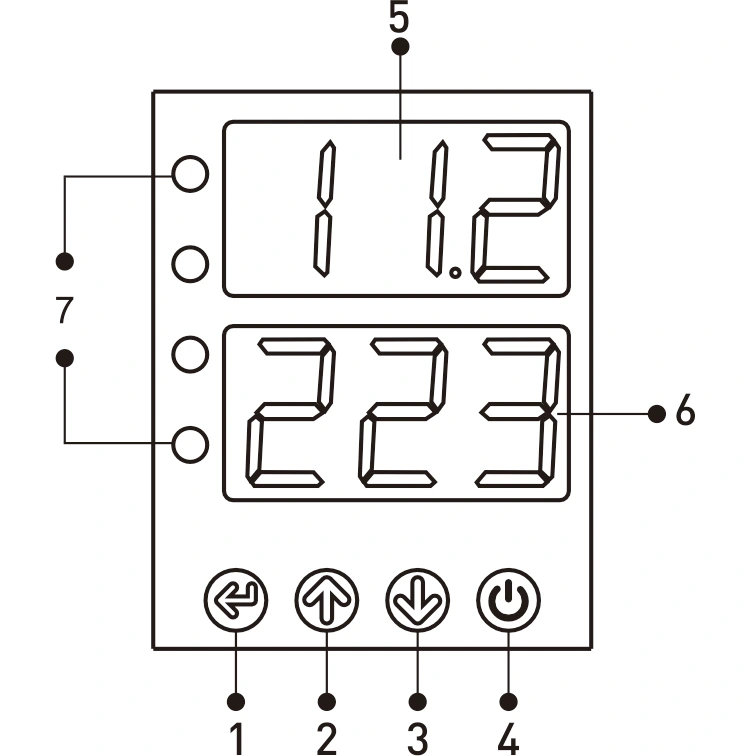

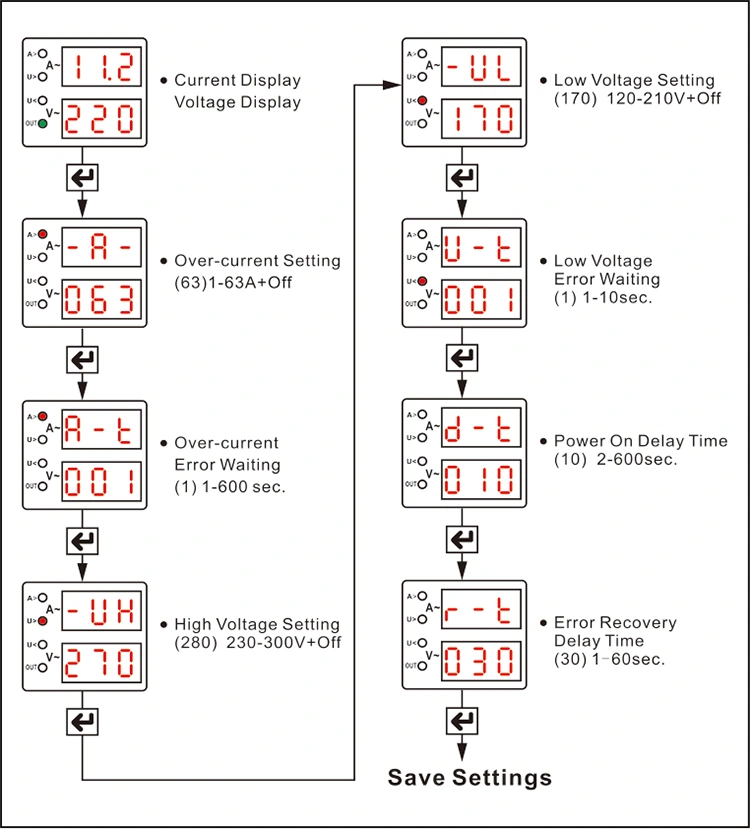

Displej a tlačítka

1 - Tlačítko SET: Toto tlačítko se používá k uložení po nastavení/změně hodnot nadproudu a nastavení vysokého/nízkého napětí a chyby

čekací doba.

2 - Tlačítko NAHORU: Zvyšte požadovanou hodnotu.

3 - Tlačítko Dolů: Snižte požadovanou hodnotu.

4 - Tlačítko ručního zapnutí/vypnutí: Používá se k ručnímu zapnutí nebo vypnutí výstupu zařízení. Když je výstup vypnutý, na obrazovce se zobrazí „OFF“ a zařízení nebude schopno provést automatický reset. Dalším stisknutím tlačítka zařízení znovu aktivujete a obnovíte normální provoz (za předpokladu, že se nevyskytla žádná závada).

5 - Aktuální zobrazení

1. skupina displejů: Za normálního provozu tento displej zobrazuje hodnotu vstupního (síťového) napětí. Obrazovka zůstane svítit, pokud není přítomna žádná porucha, a bude blikat, pokud dojde k chybě vysokého nebo nízkého napětí. Během programování displej zobrazuje příslušné nastavované hodnoty parametrů, jako je nadproud, prahové hodnoty vysokého/nízkého napětí, zpoždění poruchy a doby zpoždění resetu.

6 - Zobrazení napětí

2. skupina zobrazení: Během normálního provozu tato část zobrazuje aktuální hodnotu. Když systém funguje normálně, obrazovka zůstane trvale svítit a v případě poruchy nadproudu bliká. Během procesu programování zobrazuje číselnou hodnotu odpovídajícího parametru programu.

7 - LED indikátory:

A>: Svítí, když je detekována chyba nadproudu.

V>: Svítí, když dojde k poruše vysokého napětí.

V<: Svítí, když dojde k poruše nízkého napětí.

Out: Rozsvítí se, když zařízení spustí výstup.

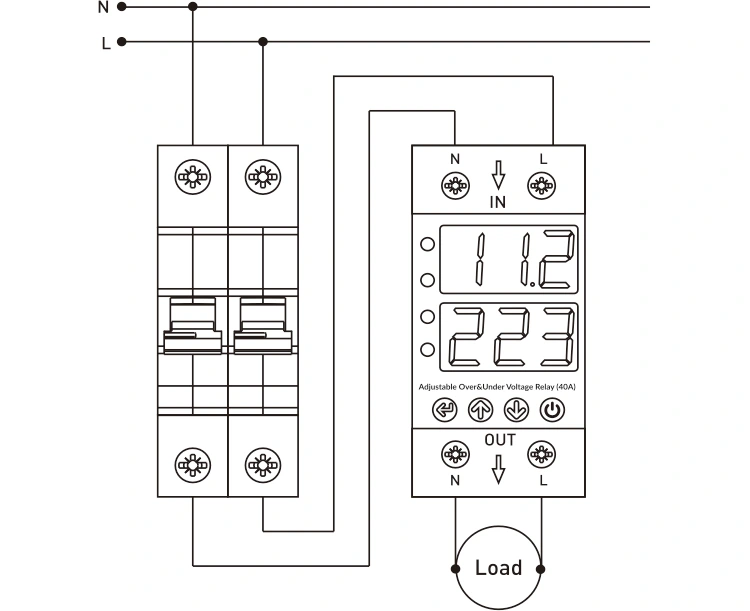

Schéma připojení

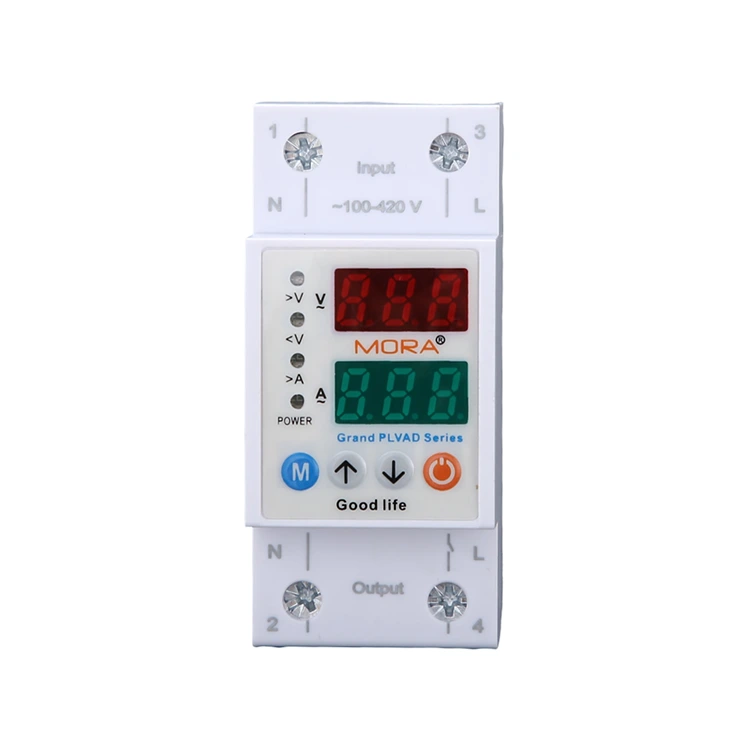

Nulový a fázové vodiče ze sítě by měly být připojeny ke svorkám „N“ a „L“ označeným jako „Input“ na zařízení.

Nulový a fázové vodiče zařízení, které má být chráněno před přepětím nebo podpětím, by měly být připojeny ke svorkám „N“ a „L“ v části „Výstup“ zařízení.

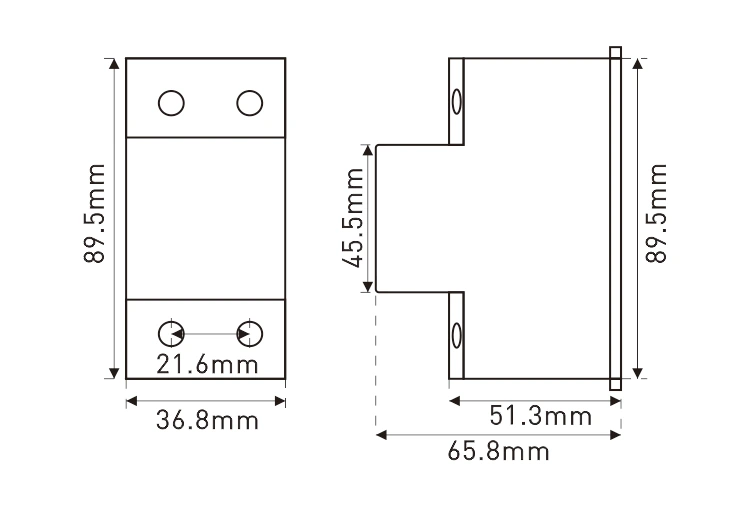

Rozměry
