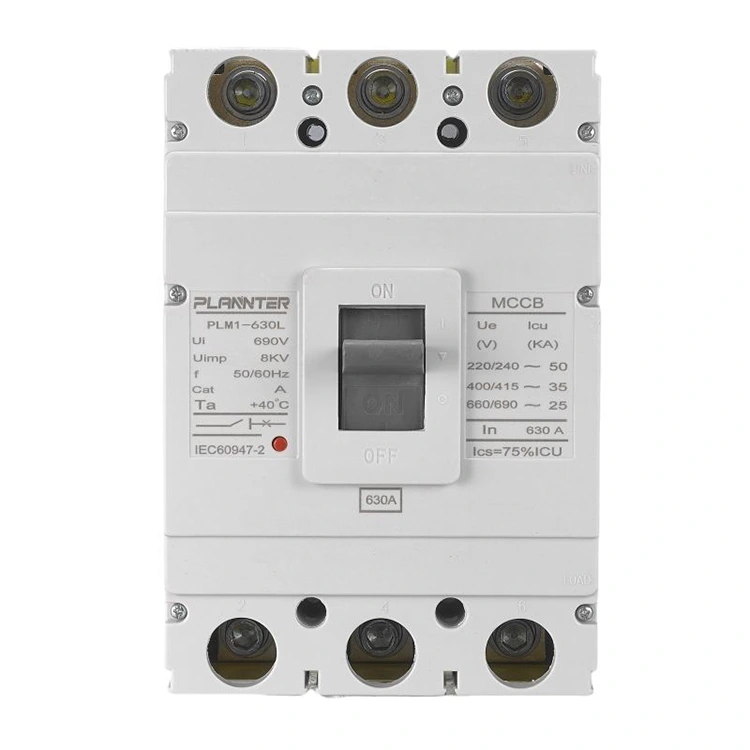

Průmyslová AC lisovaná pouzdra

Jako vedoucíčínský dodavatelse 14 lety špičkové výroby nabízí PUGAO (Plannter Electric).Průmyslová AC lisovaná pouzdrařada 630A. Tento jistič, navržený pro vysoce výkonnou distribuci energie, kombinuje vysokou vypínací schopnost s přísnou odolností pro ochranu rozsáhlých elektrických infrastruktur.

Co je průmyslový AC lisovaný přerušovač?

ThePrůmyslová AC lisovaná pouzdraje vysokokapacitní ochranné zařízení navržené pro zvládnutí vysokoproudých zátěží a zároveň poskytuje přesnou ochranu proti přetížení a zkratu. Funguje jako primární bezpečnostní brána v průmyslových sítích a zajišťuje, že následná zařízení zůstanou chráněna i při extrémních poruchových podmínkách.

Design pouzdra: Vynikající izolace a odolnost

• Lisované pouzdro:Vyrobeno z vysoce pevných kompozitních materiálů zpomalujících hoření, které poskytují výjimečnou dielektrickou pevnost.
• Kompaktní půdorys:Optimalizovaná konstrukce umožňuje instalaci s vysokou hustotou v rozvaděčích a rozvodných skříních, aniž by došlo ke snížení tepelného rozptylu.
• Odolnost vůči životnímu prostředí:Pouzdro je utěsněno, aby chránilo vnitřní mechanismus před průmyslovým prachem, vlhkostí a chemickými výpary.

Aktuální hodnocení: Optimalizováno pro velké zatížení

NášPrůmyslová AC lisovaná pouzdraje speciálně navržen pro aplikace s vysokou poptávkou:

• Jmenovitý proud:630A, ideální pro hlavní rozvodné desky a velké stroje.
• Kapacita přerušení:Vyznačuje se vysokou Ics (jmenovitá vypínací kapacita) 50 kA a Icu (ultimátní vypínací kapacita) 65 kA, což zajišťuje, že jednotka zůstane funkční i po přerušení závažných poruch.
• Stabilní provoz:Kalibrováno tak, aby zůstalo stabilní při 1,05násobku jmenovitého proudu, aby se zabránilo nepříjemnému vypínání v rušných průmyslových prostředích.

Mechanismus: Přesnost a rychlá odezva

Vnitřní mechanismusPrůmyslová AC lisovaná pouzdraje navržen pro přesnost a dlouhou životnost:

• Nastavitelný okamžitý výlet:Nastavení magnetické spouště (Im) lze upravit od 3,15 kA do 6,3 kA tak, aby odpovídala specifickým impedancím vedení.
• Ultra rychlé přerušení:Schopný zhášet oblouky a rozpojovat obvody během 20 ms během zkratu.
• Testovaná výdrž:Potvrzena mechanická životnost 20 000 operací a elektrická životnost 5 000 cyklů při plném zatížení 630 A.
• Krátkodobá odolnost:Vydrží vysokoproudé impulsy 55 kA po dobu 1 sekundy, poskytuje vynikající dynamickou a tepelnou stabilitu.

Klíčové vlastnosti a vlastnosti

ThePrůmyslová AC lisovaná pouzdraŘada 630A je navržena tak, aby zvládla přísné požadavky moderní infrastruktury. Od přesného inženýrství po modulární flexibilitu – tyto funkce zajišťují, že vaše elektrické systémy zůstanou bezpečné, účinné a vyhovují mezinárodním standardům.

1. Vysoká kapacita přerušení

NášPrůmyslová AC lisovaná pouzdraje navržen tak, aby zvládal extrémní elektrické poruchy bez selhání.

• Výkon Icu/ICs:Dosahuje maximální vypínací kapacity až 65 kA, přičemž provozní vypínací kapacita (Ics) je udržována na 50 kA.
• Izolace poruch:Rychle zháší oblouky během 20 ms, aby se zabránilo poškození navazujících průmyslových strojů.

2. Nastavitelná nastavení cesty

Flexibilita je v průmyslovém prostředí klíčová. ThePrůmyslová AC lisovaná pouzdraumožňuje jemné doladění, aby se předešlo nepříjemnému vypínání při zachování pevné ochranné bariéry.

• Nastavení přetížení:Stabilní provoz při 1,05x jmenovitém proudu; spolehlivé odpojení do jedné hodiny při 1,3x jmenovitém proudu.
• Okamžitý magnetický výlet:Nastavitelné nastavení (Im) v rozsahu od 3,15 kA do 6,3 kA pro různé impedance vedení.

3. Tepelně-magnetické a elektronické spouštěcí jednotky

Jako profesionálčínský dodavatel, nabízíme různé technologie výletů, které splňují různé ochranné profily:

• Tepelně-magnetické:Spolehlivá bimetalová a elektromagnetická ochrana pro standardní průmyslové zátěže.
• Elektronický výlet (volitelné):Zvýšená přesnost pro složité distribuční sítě vyžadující digitální logiku a rychlejší dobu odezvy.

4. Široký proudový rozsah

Rám 630A slouží jako robustní řešení pro střední až velké požadavky na napájení a zajišťuje konzistentní ochranu napříč širokým spektrem připojených zátěží a vedení ve vaší distribuční síti.

5. Kompaktní a modulární design

Prostorová efektivita je v moderních rozvaděčích rozhodující. ThePrůmyslová AC lisovaná pouzdraobsahuje vysoce pevné lisované pouzdro, které maximalizuje dielektrickou pevnost a zároveň minimalizuje celkovou půdorysnou plochu pro instalace skříní s vysokou hustotou.

6. Vícepólová ochrana

Naše standardní 3pólová konstrukce zajišťuje synchronizovaný provoz ve všech fázích. Tento propojený mechanismus je zásadní pro ochranu třífázových motorů a zajištění úplné izolace systému během poruchy.

7. Příslušenství a komunikace

Vylepšete svéPrůmyslová AC lisovaná pouzdras řadou doplňků instalovatelných v terénu:

• Spouště a podpěťové spouště:Pro dálkové nouzové vypnutí a monitorování napětí.
• Pomocné a poplachové kontakty:Pro zpětnou vazbu o stavu v reálném čase do centralizovaných dispečinků nebo PLC.

8. Odolnost vůči životnímu prostředí

Vyrobeno u násČína továrnas přísnými kontrolami kvality ISO9001 jsou tyto kladiva testovány na:

• Dynamická a tepelná stabilita:Schopný vydržet krátkodobé impulsy 55 kA po dobu 1 sekundy.
• Dlouhověkost:Osvědčená mechanická výdrž 20 000 operací a 5 000 elektrických cyklů při plné zátěži.

FAQ

Jaký je rozdíl mezi průmyslovým a komerčním MCCB?

Zatímco oba poskytují ochranu obvodu, anPrůmyslová AC lisovaná pouzdraje speciálně navržen pro těžší úkoly ve srovnání s jednotkami komerční třídy:

• Manipulace s napětím/proudem:Průmyslové modely, stejně jako naše řada 630A, jsou navrženy pro vyšší trvalé zatížení a výrazně vyšší zkratové vypínací kapacity (až 65 kA).
• Robustnost:Průmyslové jednotky se vyznačují zvýšenou tepelnou a dynamickou stabilitou, aby vydržely vysokoproudové impulsy (např. 55 kA po dobu 1 sekundy), běžné v továrním nastavení.
• Nastavitelnost:Na rozdíl od komerčních jističů s pevným nastavením nabízejí průmyslové verze široký rozsah nastavení pro tepelné i magnetické spínání, aby vyhovovaly různým strojům.

Jaké jsou běžné aplikace průmyslových MCCB?

ThePrůmyslová AC lisovaná pouzdraje všestranná součást, která se nachází v různých prostředích s vysokou poptávkou:

• Ochrana motoru:Ideální pro zabezpečení velkých třífázových motorů, zvládá vysoké zapínací proudy bez rušivého vypínání a zároveň poskytuje přesnou ochranu proti přetížení.
• Rozvaděče a rozvaděče:Působí jako hlavní vstupní nebo výstupní ochranná jednotka v rozvaděčích a zajišťuje bezpečnost celých odbočných obvodů.
• Průmyslová automatizace:Integrované do složitých výrobních linek a systémů řízených PLC pro zajištění spolehlivé, automatizované izolace napájení během elektrických poruch.

Jaký je rozdíl mezi MCCB a ACB?

Pochopení tohoto rozdílu je zásadní pro výběr správné ochrany pro vaše zařízení:

• Role:MCCB (Molded Case Circuit Breaker) se obecně používá pro proudy do 1600 A a nabízí kompaktní, utěsněný design. ACB (Air Circuit Breaker) se používá pro aplikace s mnohem vyšším proudem (až 6300A) a obvykle slouží jako hlavní vstupní jistič pro celý závod.
• Údržba:ThePrůmyslová AC lisovaná pouzdraje z velké části bezúdržbový díky svému utěsněnému provedení „formed case“. Naproti tomu ACB mají přístupné vnitřní části, které vyžadují pravidelné mazání a kontrolu kontaktů.

Proč si vybrat PUGAO Industrial AC Molded Case Breaker?

Jako profesionální dodavatel se sídlem v Číně využívá PUGAO 14 let výrobních odborných znalostí, aby nabídla průmyslové AC jističe – preferovanou volbu pro systémy distribuce energie po celém světě:

Výjimečný vypínací výkon: Díky maximální vypínací kapacitě (Icu) až 65 kA a provozní vypínací kapacitě (Ics) 50 kA zajišťují tyto jističe, že zařízení zůstane plně funkční a účinné i po odstranění zkratových poruch, čímž se výrazně snižují náklady na výměnu.

Přesné ochranné mechanismy: Díky stabilnímu tepelně-magnetickému vypínání zůstávají jednotky imunní vůči nežádoucímu vypínání při 1,05násobku jmenovitého proudu; navíc se mohou pochlubit okamžitou dobou odezvy na zkrat kratší než 20 ms, čímž vytvářejí robustní obrannou linii pro vaše průmyslové zátěže.

Extrémní průmyslová odolnost: Tyto jističe, které prošly přísným testováním, nabízejí mechanickou životnost 20 000 cyklů a elektrickou životnost 5 000 cyklů při plném zatížení a zároveň jsou schopné odolat krátkodobým rázům tepelné stability 55 kA po dobu 1 sekundy.

Komplexní výrobní systém: Těžíme z geografických výhod naší továrny se sídlem v Číně, přísně dodržujeme normy ISO 9001 a začleňujeme technologii kontroly strojového vidění na podporu přizpůsobení OEM/ODM, čímž zaručujeme stálou kvalitu a spolehlivost každého jednotlivého produktu, který dodáváme.
