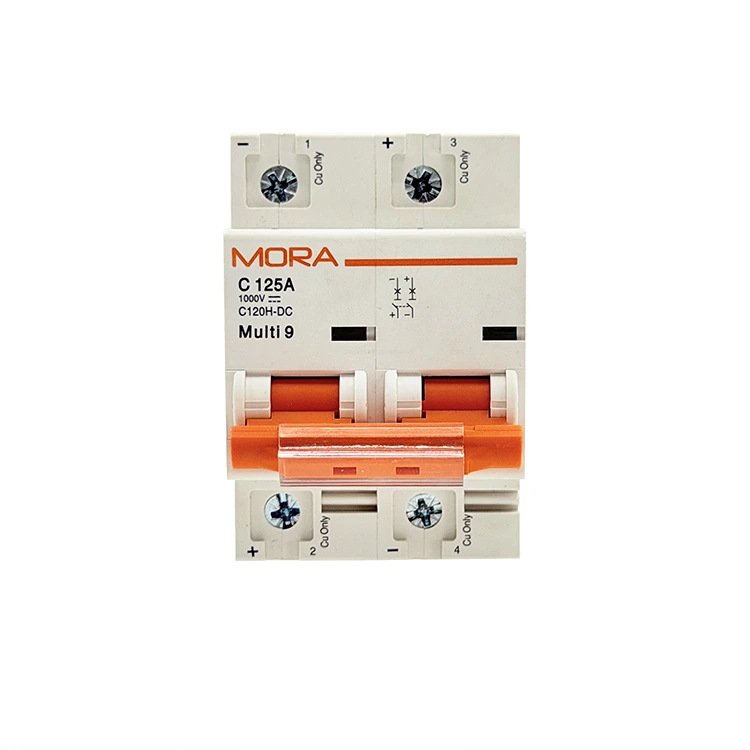

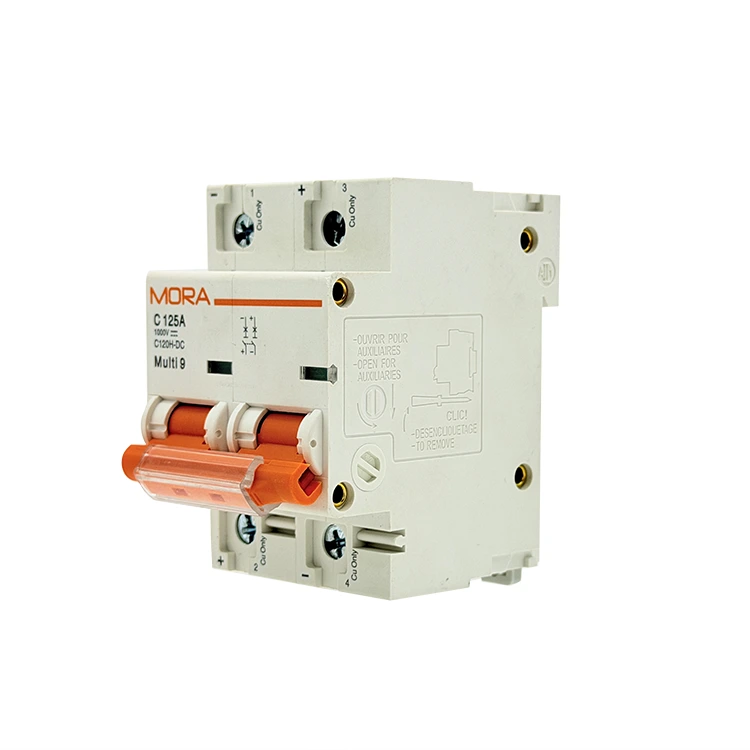

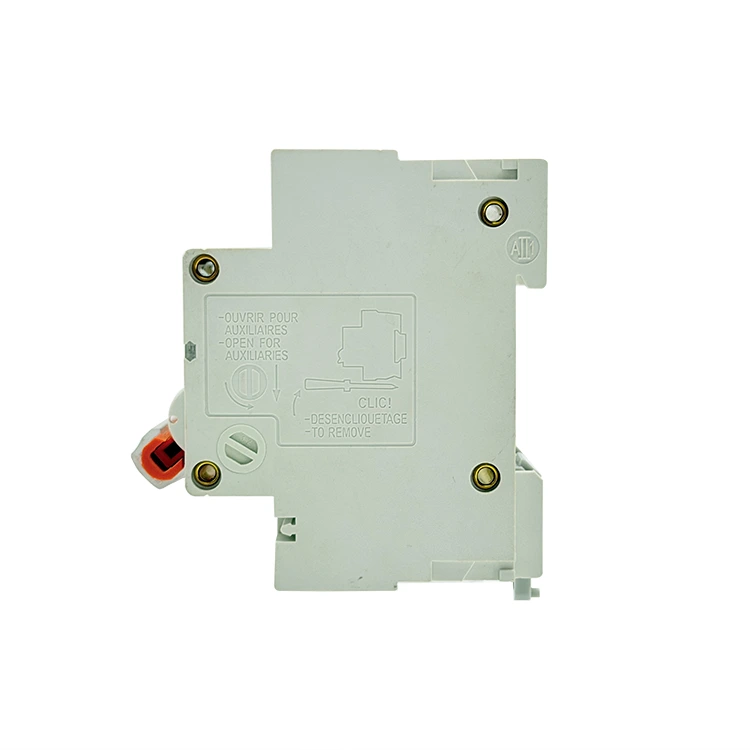

2P DC miniaturní jistič řady NC

PUGAO (Mora) jako pokročilá továrna na miniaturní jističe 2P DC řady NC se sídlem v Číně vyrábí vysoce výkonné dvoupólové ochranné spínače se zvýšenou vypínací schopností a efektivním modulárním rámem. Každá jednotka využívá automatizované bodové svařování a optimalizované duální obloukové běžce s permanentními magnety k ochraně kritické telekomunikační infrastruktury, skladování energie a komerční solární infrastruktury.

Čím se řada NC liší od standardních DC jističů?

Průmyslové stejnosměrné sítě se rychle vyvíjejí, směřují k vyšší hustotě energie a těsnější konfiguraci skříně. Zatímco tradiční jističe pro obytné prostory při zmenšení přistupují ke ztrátě tepla, miniaturní stejnosměrný jistič 2P řady NC se vyznačuje přepracovanou architekturou vnitřní konstrukce vytvořenou výslovně pro vysoce spolehlivé komerční provozy.

Integrací dvoupólové fyzické izolace do prostorově úsporného modulárního šasi řada NC minimalizuje plochu čelní desky uvnitř rozvodných desek a zároveň rozšiřuje vnitřní povrchové vzdálenosti – nejkratší cestu po povrchu izolačního materiálu mezi dvěma vodivými částmi – aby se zabránilo lokalizovaným poruchám sledování.

Solární slučovací rozbočovače s vysokou hustotou

Moderní solární zařízení vyžadují kompaktní komponenty, aby se do menších venkovních krytů vešlo více vstupů stringů. Řada NC umožňuje čisté seskupování polí vedle sebe, které řídí kladné i záporné vratné kolejnice 600V DC stringu v rámci kompaktního profilu pouzdra bez obětování bočního větrání.

Centralizované telekomunikační bateriové banky

U komunikačních systémů běžících na stabilizovaných záložních bateriích nízkého až středního napětí je odstranění závady bez pádu celého stojanu životně důležité. Tento miniaturní jistič poskytuje nezávislou ochranu větveného obvodu, okamžitě izoluje jednotlivé bateriové řetězce nebo nabíjecí moduly, zatímco sousední provozy zůstávají pod napětím.

Specifikace materiálu

Následující technická matice představuje základní provozní parametry ověřené na našich automatizovaných výrobních testovacích linkách:

Jak řada NC dosahuje vypínací kapacity 10 kA?

1. Dvojité magnetické vyfukovací kanály

Při vyšších napětích až do 600 V DC se nakreslení elektrického oblouku může snadno změnit v plazmovou událost trvalého oblouku, která zcela roztaví kontakty standardního vypínače. Miniaturní stejnosměrný jistič 2P řady NC proti tomu bojuje pomocí dvou vysoce pevných permanentních magnetů zabudovaných na obou stranách každé kontaktní cesty. Když se kontakty odtrhnou, tyto magnety vytvoří směrové magnetické pole, které okamžitě natáhne oblouk, vytlačí ho ze stříbrných podložek a vyfoukne ho do odolného 11-ti deskového ocelového obloukového skluzu, kde se rozdělí a ochladí během 4,5 milisekundy.

2. Vysokorychlostní mechanická vypínací křížová vazba

Rozdělení kladných a záporných kolejnic na dva různé póly znamená, že se obě cesty musí otevřít přesně ve stejnou dobu. Řada NC využívá vnitřní vypínací lištu s křížovou vazbou, která uzamkne oba mechanické mechanismy dohromady. Pokud dojde k nadproudové poruše na kladné straně, vnitřní tyč mechanicky vypne záporný pól přesně ve stejném okamžiku, čímž zajistí úplné galvanické oddělení a zabrání zpětnému napájení nebezpečného napětí.

3. Automatizované laserové bodové svařování a kalibrace

Ruční montáž součástí přináší strukturální odchylky, které mohou způsobit nerovnoměrný vnitřní odpor mezi dvěma póly. PUGAO (Mora) eliminuje tuto lidskou proměnnou tím, že vyrábí řadu NC na plně automatizované výrobní lince mikro-bouracích kladiv. Pokročilé laserové bodové svařovací stroje zamykají měděné bočníky, bimetaly a magnetické cívky do přesného geometrického vyrovnání, čímž zajišťují vyvážené vnitřní odpory a odpovídající vypínací křivky v každé výrobní šarži.

Field Installation Protocol

1. Ověřte nulové napětí:Deaktivujte smyčku. Otevřete všechny předřazené solární vypínače nebo izolační spojky baterie. Pomocí digitálního multimetru otestujte kladné i záporné vstupní kabely a před vložením vodičů do koncových portů ověřte, zda je přítomno 0 V.

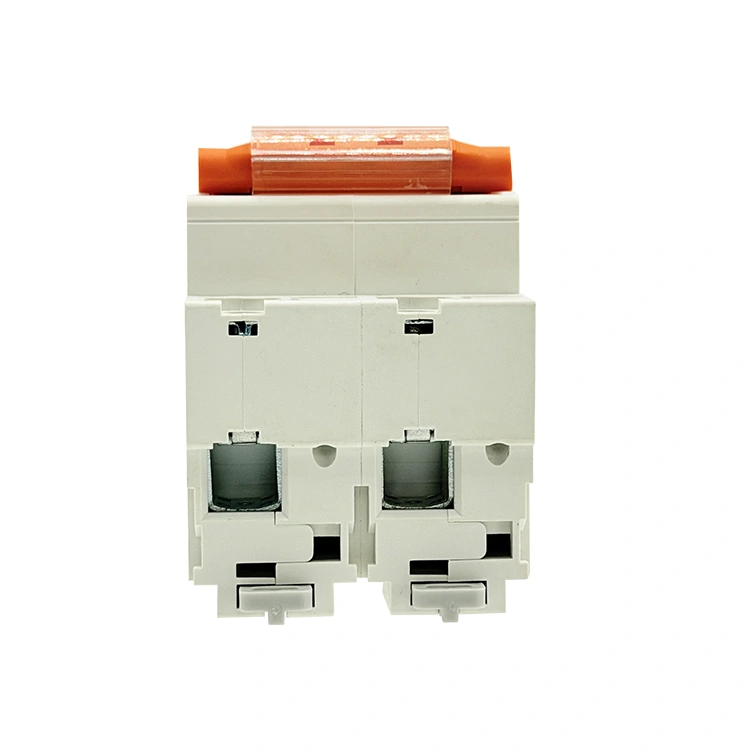

2. Nacvakněte na DIN lištu:Železniční příloha. Zavěste horní zadní držák rámu řady NC přes standardní 35mm lištu DIN. Pevně ​​zatlačte na spodní okraj krytu, dokud odpružený plastový jezdec pevně nezapadne na místo proti kolejnici.

3. Zarovnejte značky polarity:Shoda polarity. Prohlédněte si symboly (+) a (-) vyražené na přední straně stejnosměrného jističe řady NC 2P. Připojte svůj příchozí kladný kabel k horní části pólu 1 (označený kladný) a příchozí záporný kabel k horní části pólu 2 (označený záporný). Varování: Obrácení tohoto uspořádání zabrání vnitřním magnetům zatlačit oblouk do chladicích žlabů.

4. Momentové koncové šrouby:Zabezpečené připojení. Vložte čistě odizolovaná jádra měděného drátu úplně do vroubkovaných tunelových svorek. Pomocí kalibrovaného momentového šroubováku utáhněte šrouby svorek na 2,0–2,5 Nm. Uvolněné svorkové spoje generují lokalizované teplo, které vede k předčasnému tepelnému vypnutí.

Časté dotazy k aplikaci

Proč je vypínací kapacita 10kA řady NC bezpečnější než standardní alternativy 6kA pro bateriové systémy?

Bateriové bloky mohou dodávat masivní zkratové proudy během milisekund během přímé poruchy. Jistič dimenzovaný pouze na 6 kA může zaznamenat kontaktní svařování nebo prasknutí pouzdra, pokud energie poruchy překročí své mechanické limity. Vylepšená jmenovitá hodnota 10 kA miniaturního stejnosměrného jističe řady NC 2P zajišťuje, že dokáže bezpečně odstranit tyto vážné zkraty baterie s vysokou energií, aniž by došlo ke zničení krytu jističe nebo poškození blízkých součástí.

Lze jistič řady NC 2P zapojit do sériové smyčky, aby zvládl vyšší stejnosměrná napětí?

Ano. Pokud napětí vašeho systému překročí jednopólovou jmenovitou hodnotu, můžete kladný vodič vést přes oba póly v sérii (vstup do horní části pólu 1, skok ze spodní části pólu 1 na horní část pólu 2 a výstup ze spodní části pólu 2). To rozdělí celkové napětí mezi dvě samostatné obloukové komory, což umožňuje jističi bezpečně zvládat vyšší celkové napětí.

Jak by měli konstruktéři zohlednit vysoké okolní teplo uvnitř utěsněných venkovních skříní?

Vnitřní bimetalové proužky jsou kalibrovány při tovární standardní základní linii 30°C. Při montáži do nevětraného venkovního slučovacího boxu, kde okolní teplo a přímé sluneční světlo vyženou vnitřní teplotu až na 55 °C, bimetalové prvky předběžně expandují. To snižuje skutečný bod tepelného vypnutí na zhruba 83 % až 85 % jeho jmenovitého proudu. Aby se zabránilo nepříjemnému vypínání, měli by inženýři buď integrovat pasivní chladicí žaluzie, nebo dimenzovat jmenovitý výkon jističe použitím standardních tabulek tepelného snížení.
