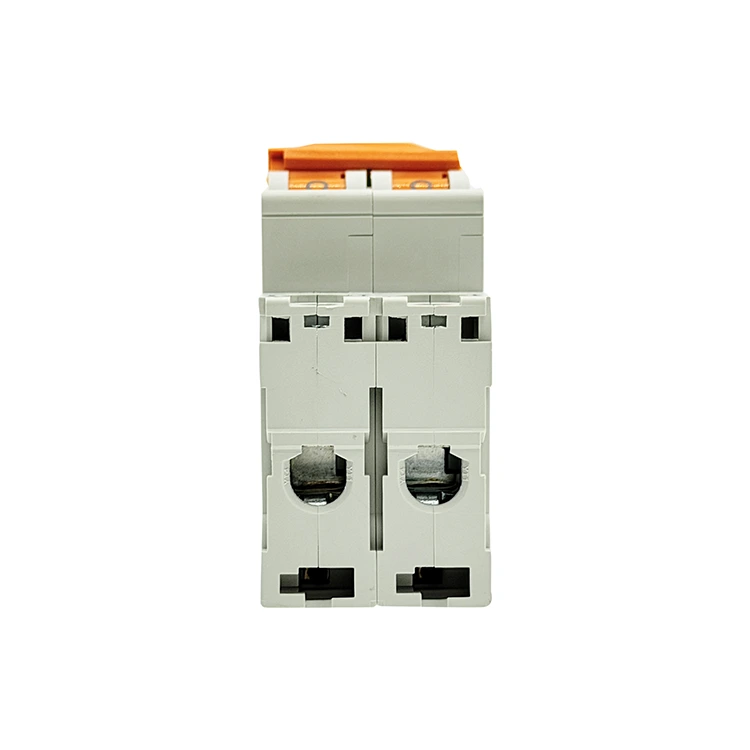

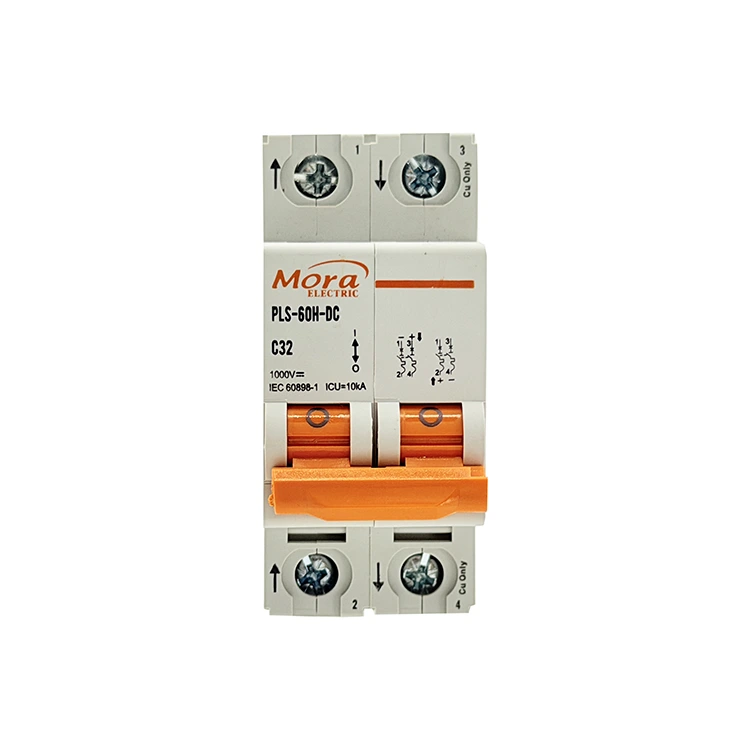

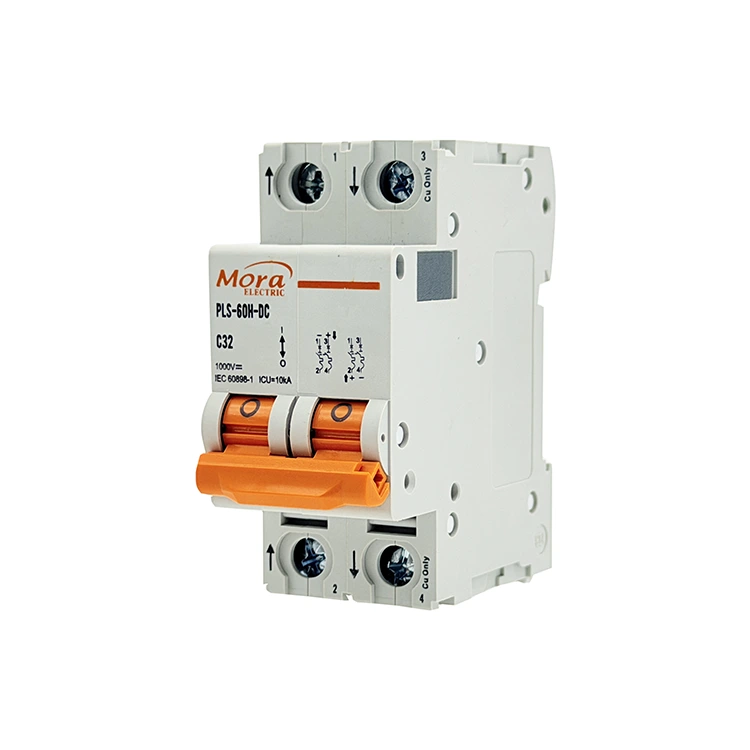

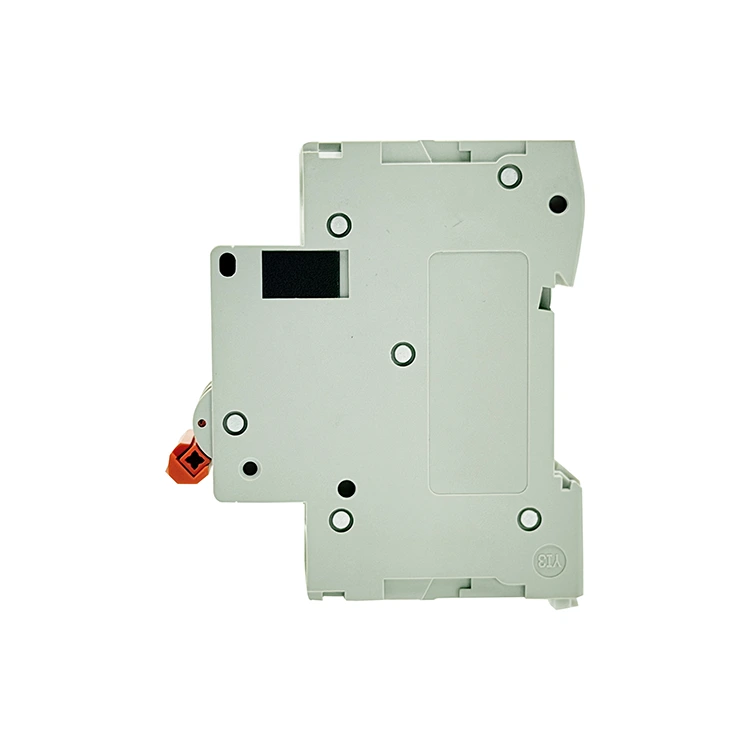

C65 2pólový DC jistič

Společnost PUGAO (Mora) jako důvěryhodná továrna na dvoupólové stejnosměrné jističe C65 se sídlem v Číně vyrábí vícepólové nízkonapěťové spínače navržené k současnému přerušení kladných i záporných vedení; tento 2P termomagnetický jistič se spoléhá na automatizované bodové svařování a vysokokapacitní duální magnetické obloukové komory, aby zvládl náročné telekomunikační a fotovoltaické požadavky.

Technická definice

Dvoupólový stejnosměrný jistič C65 je integrované elektromechanické bezpečnostní zařízení vytvořené pro řízení a přerušování smyček stejnosměrného proudu (DC) s vyšším napětím až do 500 V. Zatímco jednopólové alternativy přerušují pouze jednu stranu vedení, 2pólová konfigurace zpracovává kladný i záporný vodič současně. Toto dvoulinkové přerušení poskytuje úplnou galvanickou izolaci a je klíčové pro neuzemněné plovoucí sítě.

Náš miniaturní jistič 2P spojuje dva nezávislé póly s vnitřním společným vypínacím mechanismem. Pokud některý z pólů detekuje poruchu, obě vedení se okamžitě otevřou a zabrání zpětnému napájení napětí zbývajícím vodičem.

500V plovoucí solární FV pole

V solárních polích, kde je napětí systému zvýšeno, aby se maximalizovala účinnost střídače, je uzemnění záporného vedení často nepraktické. Dvoupólový DC jistič C65 je zapojen do kladných a záporných výstupů PV řetězce. Tím, že izoluje obě polarity, zcela odstraňuje potenciální nebezpečí rázu vůči zemi během denních smyček údržby.

Vysokokapacitní akumulátorové systémy pro ukládání energie

Průmyslové bateriové banky a konfigurace solárních úložišť mimo síť často běží na 120V až 400V DC nastavení. Jednopólové zařízení nemůže bezpečně odstranit poruchu dvojitého uzemnění v těchto obvodech. Implementace tohoto 2pólového systému zajišťuje, že zkrat kdekoli v bateriovém krytu spustí čisté a komplexní vypnutí.

Infrastruktury pro rychlé nabíjení elektrických vozidel

Komerční rychlonabíjecí stanice využívají vysokonapěťové stejnosměrné cesty k přenosu energie do automobilových baterií. Tento jistič funguje jako místní izolační kontrolní bod mezi vnitřním dílčím obvodem usměrňovače a primárním výdejním kabelem, což servisním technikům poskytuje mechanickou metodu k odpojení všech elektrických vedení najednou.

Technické specifikace

Níže uvedené limity výkonu a suroviny jsou ověřovány prostřednictvím automatizovaných testovacích pracovních stolů na naší výrobní úrovni:

Technické výhody 2pólového stejnosměrného jističe C65

1. Dvoupólové synchronní vypínací spojení

Když dojde k vysokonapěťovému zkratu na jedné kolejnici, asymetrické napěťové špičky mohou poškodit vaše měniče nebo datové servery. Náš dvoupólový stejnosměrný jistič C65 je vybaven vnitřní mechanickou vypínací tyčí spojující oba vnitřní póly. I když dojde ke zkratu výhradně na kladné kolejnici, vnitřní propojení mechanicky vynutí otevření obou pólů během 5 milisekund, čímž odstraní potenciální vektory nebezpečí z celého dílčího obvodu.

2. Sériově zapojené zhášení oblouku s permanentním magnetem

Vyšší stejnosměrná napětí generují delší a intenzivnější elektrické oblouky, když se kontakty oddělí. Abychom tomu zabránili, náš 2P jistič vede proudovou cestu přes dvě odlišné obloukové komory v sérii. Každá komora obsahuje vestavěné permanentní magnety, které využívají elektromagnetickou sílu k natažení oblouku a jeho zatlačení do dvou samostatných 9-ti deskových ocelových chladicích mřížek. Tento dvoukomorový design rozděluje napětí oblouku a zháší 500V DC energii rychleji než jednopólové uspořádání.

3. Automatizovaná výroba a konzistentní kalibrace

Odchylky ve vnitřní sestavě mohou způsobit, že jeden pól se během vypínací události zpozdí za druhým, což způsobí přechodné nevyvážení vedení. PUGAO (Mora) eliminuje tuto lidskou proměnnou použitím plně automatizované výrobní linky pro naše miniaturní jističe. Děrování, bodové svařování a umístění vnitřních součástí jsou řízeny automatizovaným strojním zařízením, které zajišťuje identické vnitřní odpory a synchronní mechanické časování na obou pólech.

Společná řešení pro diagnostická pole

• Po přepnutí do polohy „ON“ se jistič okamžitě vypne Hlavní příčina: Mezi kladným a záporným distribučním vodičem po proudu existuje přímý mrtvý zkrat nebo došlo k poruše uzemnění v neuzemněném systému. Řešení: Izolujte jistič. Použijte zkoušečku izolačního odporu (megohmetr) na kabelovém svazku po proudu k nalezení zkratovaných vodičů nebo přerušených izolačních plášťů. Zajistěte, aby celkový trvalý proud nepřekročil jmenovitý jmenovitý výkon.

• Na jednom terminálovém portu se objevuje lokalizované tání nebo připalování Hlavní příčina: Šroub svorky nebyl během instalace utažen doporučeným utahovacím momentem nebo nesprávné velikosti vodičů způsobily uvolnění měděných pramenů. Řešení: Odřízněte všechny zuhelnatělé nebo zoxidované konce kabelů. Znovu odstraňte izolaci, vložte čisté jádro vodiče zcela do tunelové svorky a pomocí kalibrovaného nástroje utáhněte šroub momentem 2,5 Nm.

Technické časté dotazy

Proč musí systém 500 V DC používat 2-pólový jistič, spíše než zapojovat dva jednopólové jističe vedle sebe?

Nezávislé jednopólové jističe postrádají vnitřní mechanické propojení. Pokud dojde k poruše, jeden jistič se může rozepnout zlomek milisekundy před druhým nebo se jeden jistič nemusí úplně vypnout. To ponechává protější kolejnici plně pod napětím a zpětně přivádí napětí do systému, což ohrožuje obsluhu a způsobuje poškození zařízení.

Co se stane uvnitř dvojitých obloukových komor, pokud jsou příchozí kladné a záporné vedení propojeny?

Křížové zapojení mění směr proudové smyčky přes vnitřní komponenty. Když se kontakty přeruší, vnitřní permanentní magnety přitáhnou elektrický oblouk směrem dolů k mechanickým západkovým mechanismům, místo aby jej zatlačily nahoru do ocelových chladicích mřížek. Zachycený oblouk rychle roztaví vnitřní součásti a vnější kryt PA66.

Jak vysoké okolní teplo uvnitř venkovních krytů solárního slučovače ovlivňuje výkon tohoto 2pólového zařízení?

Naše bimetalové prvky proti tepelnému přetížení jsou kalibrovány na standardní základní 30°C. Pokud špatná ventilace skříně v kombinaci s okolním teplem zvýší vnitřní teplotu na 55 °C, vnitřní prvky uvnitř dvoupólového stejnosměrného jističe C65 se rozšíří dříve, než bylo plánováno. Tím se posouvá efektivní prahová hodnota tepelného vypnutí dolů na přibližně 83 % jmenovité hodnoty na štítku, což vyžaduje buď aktivní ventilaci, nebo snížení cílové zátěže.
