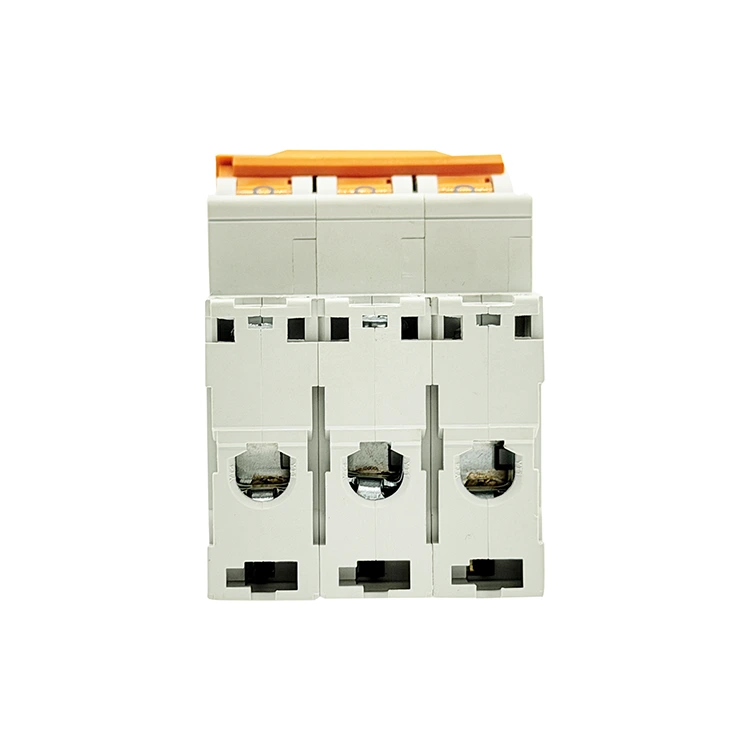

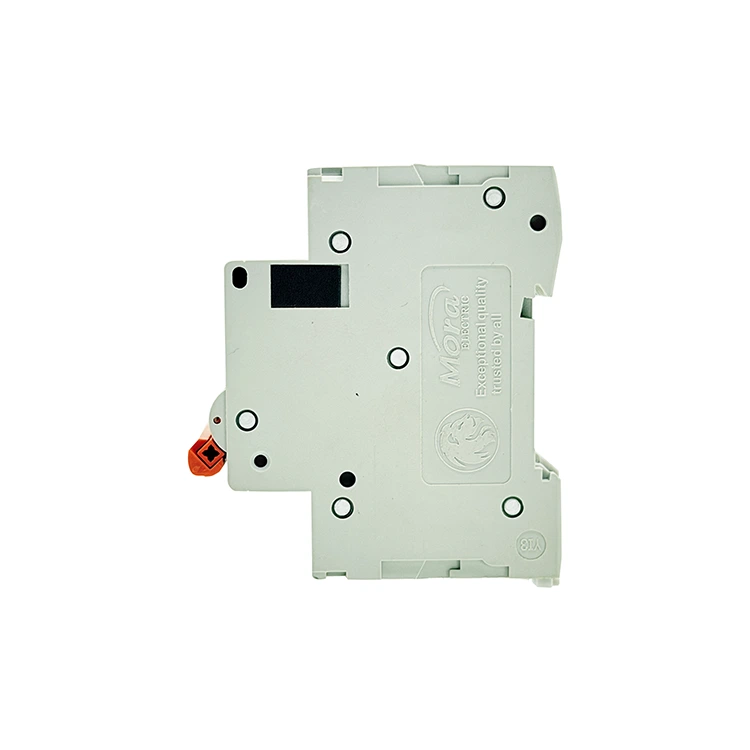

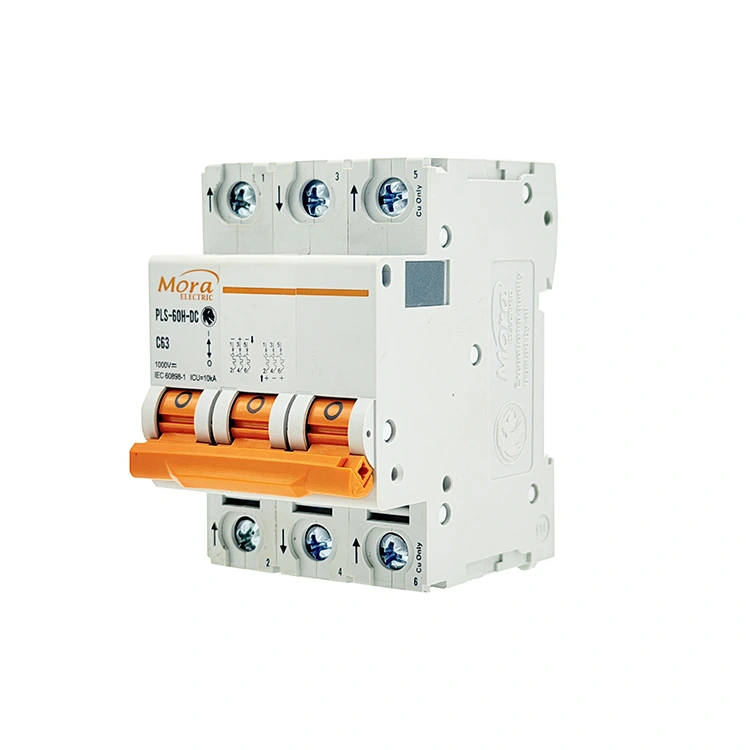

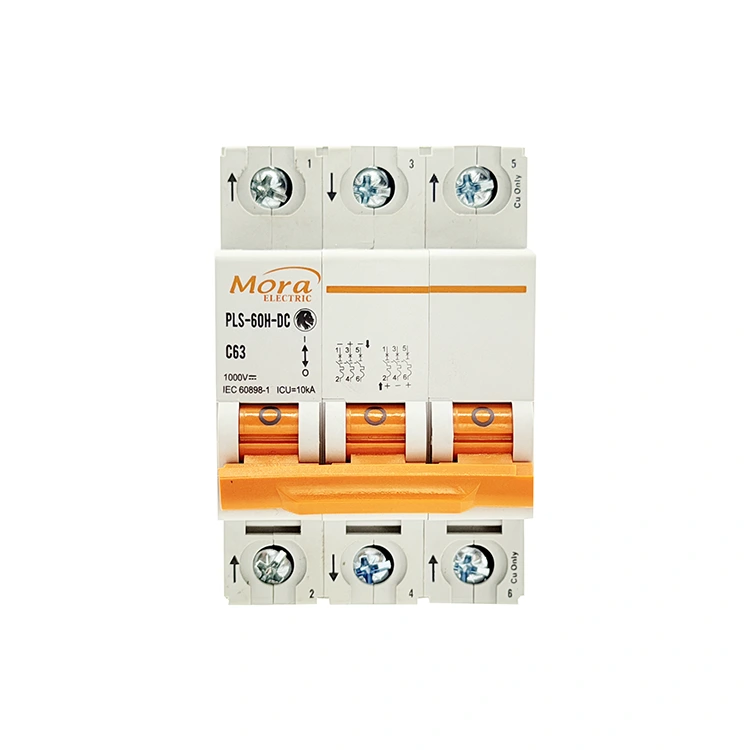

C65 3pólový DC jistič

Společnost PUGAO (Mora), která působí jako zavedená továrna na 3pólové stejnosměrné jističe C65 v Číně, vyrábí odolné 3pólové elektrické spínače optimalizované pro současné přerušení několika vysokonapěťových stejnosměrných tras; tento 3P jistič využívá automatizovanou kalibraci součástí a trojité zhášecí komory s permanentními magnety, aby zvládl specializované požadavky na skladování mimo síť a průmyslové sítě.

Kde inženýři ve skutečnosti nasazují 3P DC přepínač?

Standardní nízkonapěťové solární instalace obvykle vypínají 250 V nebo 500 V DC, což umožňuje jednoduché jedno nebo dvoupólové vedení. Avšak s tím, jak se rozšiřují velká průmyslová komerční solární pole, farmářské systémy mimo síť a velká centrální telekomunikační zařízení, čelí systémoví inženýři různým návrhům, které vyžadují 3pólovou konfiguraci, jako je 3pólový stejnosměrný jistič C65.

750V DC vysokonapěťové sériové propojení

Aby se maximalizovala výstupní účinnost a omezily ztráty při přenosu systémovým vedením na dlouhé vzdálenosti, inženýři často volí provoz řetězců solárních panelů v dlouhé sérii. Toto stohování pohání napětí naprázdno až do 750 V DC. Vzhledem k tomu, že standardní jednotlivé komory jističe jsou dimenzovány na 250 V za kus, 3P jednotka umožňuje inženýrům propojit kladný vodič přes dva póly v sériovém zapojení, zatímco záporný vodič vede třetím pólem. To rozděluje elektrické napětí rovnoměrně mezi všechna tři mikroprostředí.

Třívodičové plovoucí DC sítě

Některá zařízení pro těžké průmyslové zpracování a důlní přepravní zařízení využívají specializovanou topologii stejnosměrného rozvodu se středovým nebo třívodičovým neuzemněným rozvodem (zahrnující kladný, záporný a neutrální/uzemňovací referenční vodič). 3pólový ochranný spínač izoluje všechny tři různé vodiče s proudem současně během poruchy a odřízne tak potenciál pro nepravidelné bludné zpětné proudy.

Dvouzdrojová izolace záložního úložiště baterií

V lokalizovaných telekomunikačních přepínacích uzlech lze nakonfigurovat jedno 3pólové hardwarové šasi pro správu uspořádání rozdělené sběrnice – jako je přepínání dvou samostatných kladných vstupních bateriových linek vedle jediné sdílené společné zpětné linky. To snižuje požadavky na prostor v panelech uvnitř rozvaděčů s omezeným prostorem.

Výkonnostní schopnosti

Provozní prahy a technické materiály definované níže jsou přísně dodržovány na našich automatizovaných testovacích stolicích pro ověřování kvality:

Jaké technologie zabraňují fúzi vnitřního kontaktu při 750 V?

1. Systémy trojitého oblouku s permanentními magnety

Vysokonapěťové stejnosměrné oblouky neprocházejí přirozeným stavem nulového proudu, což znamená, že mohou udržovat vysokoteplotní plazmový kanál mezi otevíracími kontakty, který snadno roztaví standardní měděné součásti. Abychom to vyřešili, náš 3pólový stejnosměrný jistič C65 obsahuje nezávislé permanentní magnety uvnitř každého ze tří jednotlivých pólů. Tyto magnety vytvářejí silné místní magnetické pole, které odpuzuje oblouk, fyzicky ho odfoukne pryč od kontaktních podložek a zažene jej hluboko do 9-ti deskové ocelové chladicí mřížky. Tato akce rozdělí a uhasí oblouk do 5 milisekund.

2. Synchronní mechanické spojení západky

Pokud jeden pól zpozdí otevření během vysokonapěťové poruchy, zbývající pól ponese hlavní nápor elektrického namáhání, což způsobí vyhoření terminálu. PUGAO (Mora) vyrábí tyto jističe s pevnou vnitřní mechanickou spojovací tyčí spojující všechny tři pólové dílčí mechanismy. Pokud zkratová chyba spustí magnetickou vybavovací cívku v libovolném jednotlivém pólu, spojovací tyč se společným vypínáním přinutí všechny tři póly současně spadnout, čímž se zabrání nebezpečným stavům pod napětím v jedné lince.

3. Přesné řízení bodového svařování v továrně

Změny odporu svorek uvnitř vícepólových jističů vedou k nerovnoměrnému rozložení proudu a lokalizovaným horkým místům uvnitř rozvodných skříní. Naše výrobní zařízení o rozloze 5 000 metrů čtverečních se tomuto problému vyhýbá tím, že používá automatizovanou výrobní linku na mikrorozbíječe. Automatizované děrovací a bodové svařovací stroje zamykají vnitřní bočníky a sestavy měděných kontaktů do přesných poloh a poskytují stejné úrovně vnitřního odporu na všech třech pólech.

Průvodce řešením problémů pro složité problémy v terénu

• Přepínací rukojeť C65 3pólového stejnosměrného jističe se automaticky resetuje do střední polohy při prvním spuštění systému

Proč se to děje:Vnitřní mechanická západka odpadne, když je přítomen zkrat ve směru proudění nebo je propojovací vodič kladné sériové smyčky špatně zapojen do záporné kontaktní svorky, což vede ke zkratu mezi póly.

Jak to opravit:Zcela izolujte hlavní napájecí smyčku. Zkontrolujte konfiguraci propojky smyčky podle sériového schématu. Než se pokusíte spínač znovu zapnout, použijte tester izolačního odporu na výstupních vedeních, abyste našli zkratované vodiče nebo přerušení izolace.

• Jeden pólový port vykazuje vysoký nárůst teploty ve srovnání se sousedními terminálovými porty

Proč se to děje:Šroub svorky pro tento konkrétní port byl během nastavování na místě nedotažený nebo jsou prameny drátu v tunelové svorce nerovnoměrně stlačeny.

Jak to opravit:Vypněte přenos energie. Vyjměte vodič z horkého portu, zkontrolujte měděné prameny, zda nejsou poškozeny elektrickým obloukem nebo zoxidovány, v případě potřeby ořízněte a znovu odizolujte kabel, znovu jej vložte a pomocí kalibrovaného momentového klíče utáhněte šroub na 2,5 Nm.

Nejčastější dotazy týkající se techniky a aplikací

Proč může 3P DC jistič zvládnout vyšší napětí, když je zapojen v konfiguraci sériové smyčky?

Každá nezávislá pólová komora miniaturního jističe je navržena tak, aby bezpečně zhášela až 250 V DC za poruchových podmínek. Kaskádováním kladné proudové cesty přes dva jednotlivé póly v sérii před výstupem do měniče se celkové napěťové napětí na kontaktech během obloukové události rozdělí z 500 V na 250 V na komoru, což umožňuje systému snadno zvládnout vyšší celková napětí.

Jaké jsou provozní důsledky vynechání propojky kladné smyčky a zapojení tří samostatných jednotlivých solárních řetězců přes tři jednotlivé póly?

Pokud vedete tři nezávislé stringy přes jedinou kostru jističe, aniž byste je spojili do série, maximální jmenovité napětí pro každý string musí zůstat pod 250 V DC. Pokud jakýkoli jednotlivý řetězec překročí tento práh a dojde k poruše, jeho jednopólová komora nebude postrádat schopnost rozdělování napětí potřebnou k uhašení výsledného vysokonapěťového oblouku, což povede ke zničení vnitřního krytu.

Jak nepřetržité vystavení vysokému slunečnímu záření ovlivňuje vnitřní kalibraci bimetalového pásku uvnitř utěsněného krytu slučovače?

Naše bimetalové proužky jsou kalibrovány při kontrolované tovární základní linii 30°C. Při uzavření do nevětraného venkovního kombinačního boxu, kde solární teplo pohání vnitřní okolní podmínky až na 55 °C, se bimetalové pásy uvnitř 3pólového stejnosměrného jističe C65 předčasně roztahují. To snižuje skutečný vypínací bod tepelného přetížení na přibližně 83 % až 85 % jeho jmenovitého jmenovitého proudu. Aby tomu zabránili, měli by inženýři buď integrovat pasivní chladicí žaluzie, nebo zvýšit jmenovitý výkon jističe během počáteční fáze návrhu systému.
