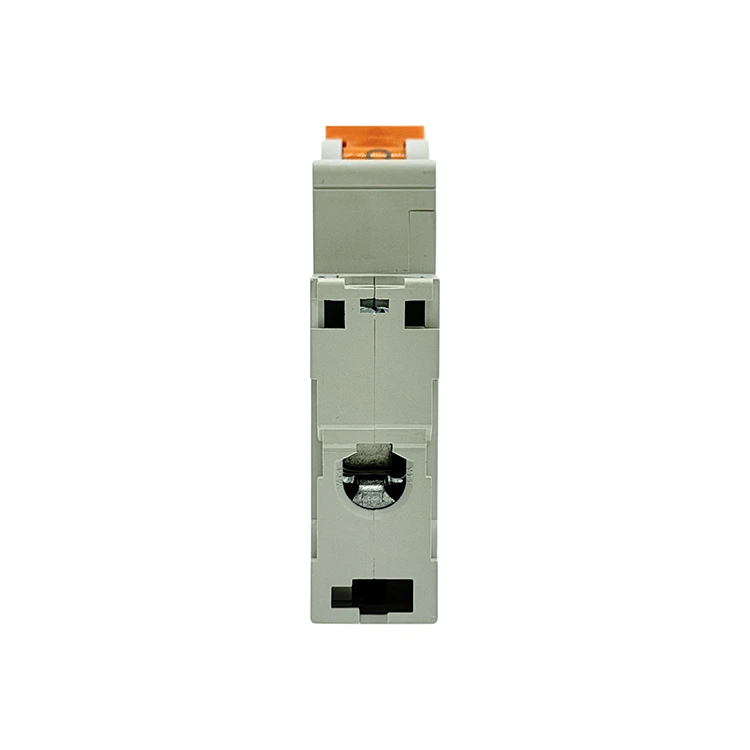

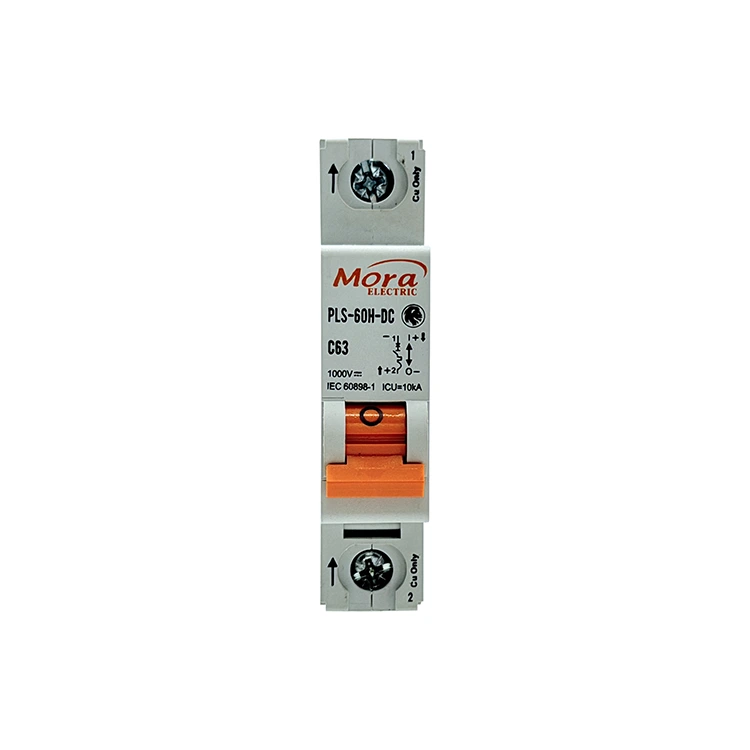

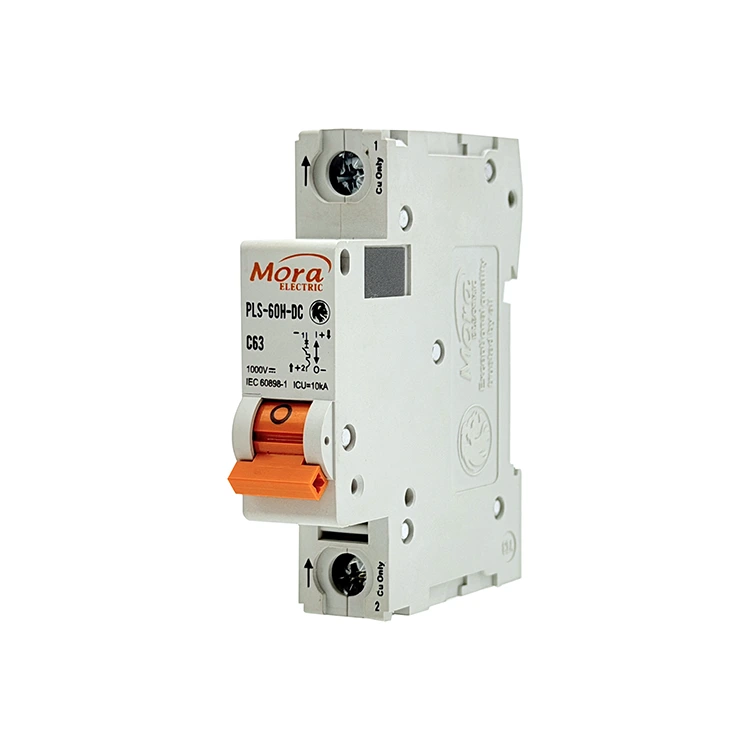

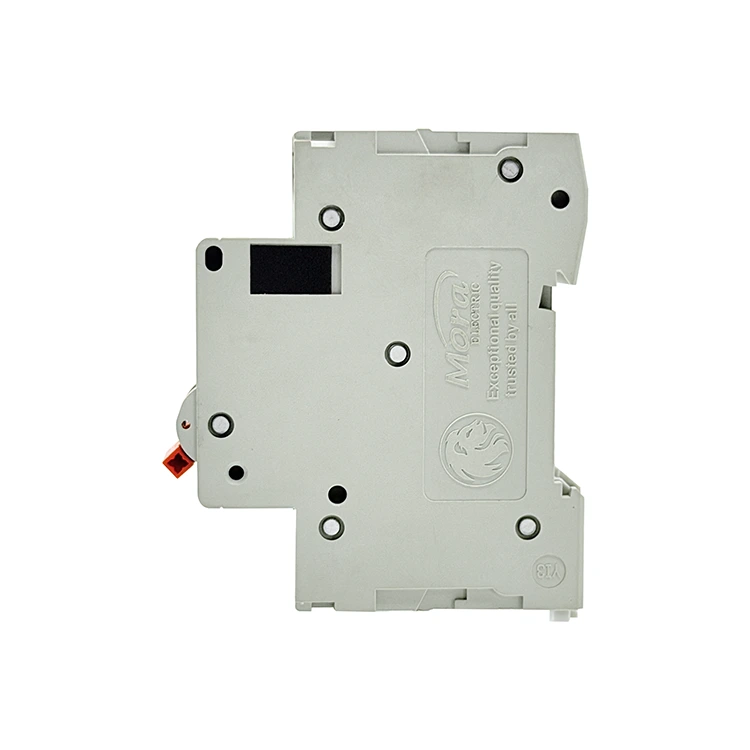

C65 1pólový DC jistič

PUGAO (značka: Mora) působí jako specializovaná továrna na jednopólové stejnosměrné jističe C65 v Číně a dodává vysoce výkonné jednopólové spínače navržené speciálně pro stejnosměrné aplikace; náš termomagnetický jistič 1P je vybaven systémem zhášení oblouku s permanentními magnety, který eliminuje pálení kontaktů v solárních řetězcích a telekomunikačních sítích.

Technická definice a praktické aplikace

C65 1 Pole DC Circuit Breaker je mechanický spínač určený k ochraně jednofázových DC elektrických smyček. Na rozdíl od vedení střídavého proudu (AC) postrádá smyčka stejnosměrného proudu přirozený nulový bod. Při rozpojení kontaktů při zatížení je výsledný elektrický oblouk nepřetržitý a vysoce stabilní.

Náš jednopólový jistič izoluje kladnou kolejnici stejnosměrného obvodu pomocí cílené mechanické síly a magnetického zrychlení k přerušení poruch dříve, než způsobí tepelné poškození celého systému.

Solární fotovoltaické systémy

V obytných a komerčních solárních polích vydávají jednotlivé řetězce panelů trvalé stejnosměrné napětí. Tento jistič je instalován ve slučovacích skříních na výstupní vrstvě (v rozsahu od 12V do 250V DC). Izoluje jednotlivé stringy, čímž zabraňuje poruchám zpětného proudu nebo zkratům vedení, aby se rozšířily po solárním poli.

Telekomunikační datová centra a systémy UPS

Moderní komunikační hardware běží na 48V až 110V DC bateriových záložních systémech. C65 1 Pole DC Circuit Breaker poskytuje cílenou ochranu pro jednotlivé stojany zařízení, izoluje lokalizované poruchy komponent bez přerušení napájení sousedních síťových systémů.

Průmyslová automatizace

Lokalizované průmyslové stejnosměrné řídicí smyčky, systémy manipulace s materiálem a interní obvody pro správu baterií elektrických vozidel používají jednopólové jističe k vytvoření oddělených, bezpečně izolovaných energetických zón mezi nabíjecími moduly a úložištěm primární baterie.

Technické specifikace

Následující matice uvádí standardizované provozní limity a složení materiálů ověřené na našich zkušebních stolicích kontroly kvality:

Základní technické výhody

1. 5-milisekundové zhášení magnetického oblouku

Stejnosměrné oblouky mohou zničit měděné kontakty během zlomku sekundy, pokud nejsou zaškrtnuty. Abychom to vyřešili, náš 1pólový stejnosměrný jistič C65 obsahuje dva vnitřní permanentní magnety. Když dojde k poruše a kontakty se oddělí, magnetické pole vytlačí oblouk pryč od kontaktních ploch a zažene jej do 9-ti deskové ocelové chladicí mřížky. Mřížka se rozdělí, ochladí a zhasne oblouk během 5 milisekund, čímž se minimalizuje opotřebení kontaktních ploch.

2. Vysoce přesné bimetalické ovládání přetížení

Nepřetržité přetížení postupně degraduje izolaci vodičů a vytváří vážné nebezpečí požáru. PUGAO (Mora) používá kalibrované bimetalové proužky sestávající ze dvou spojených kovů s různou rychlostí tepelné roztažnosti. Nepřetržitý nadproud ohřívá pás, což způsobuje jeho předvídatelné ohnutí a spuštění vypínací páky. Toto mechanické nastavení zabraňuje chybným vypnutím způsobeným krátkými startovacími špičkami a zároveň zajišťuje spolehlivou izolaci při skutečném přetížení.

3. Automatizované bodové svařování

Ruční vnitřní montáž může vést k proměnným odporům připojení a nekonzistentním vypínacím bodům. Naše výrobní zařízení využívá automatizovanou montážní linku vybavenou automatizovanými jednotkami pro bodové svařování. Upevněním vnitřních měděných bočníků a vypínacích mechanismů do přesných poloh zajišťujeme rovnoměrný vnitřní odpor ve všech výrobních sériích a zabraňujeme lokálnímu přehřívání uvnitř rozvodných skříní.

Instalace v terénu

1. Izolujte zdroj napájení:Bezpečnostní nastavení. Otevřete primární odpojovač solárního systému nebo pojistkový blok izolace baterie proti proudu. Pomocí kalibrovaného digitálního multimetru ověřte, zda je na vstupním vedení přítomno 0 V před montáží hardwaru 1pólového jističe C65.

2. Zajistěte na DIN lištu:Montáž krytu. Zaklapněte základnu jističe na standardní 35mm lištu DIN. Zajistěte, aby horní i spodní odpružené příchytky pevně zapadly do své polohy a zabraňovaly pohybu při ovládání přepínací rukojeti.

3. Zarovnejte indikátory polarity:Kritický krok. DC jističe jsou směrové. Najděte indikátory (+) a (-) vyražené vedle terminálových portů. Kladný přívodní vodič musí vstoupit do určené kladné vstupní svorky. Obrácení tohoto zapojení zabraňuje vnitřním magnetům přitahovat elektrický oblouk do chladicí mřížky.

4. Svorky momentového vodiče:Závěrečné ověření. Odizolované měděné vodiče vložte čistě do svorek tunelu. Pomocí kalibrovaného momentového šroubováku utáhněte šrouby svorek na 2,0–2,5 Nm. Uvolněné spoje způsobují lokální zahřívání a předčasné tepelné vypnutí.

Časté dotazy týkající se techniky a inženýrství

Proč nelze tento jednopólový DC jistič použít ve standardním AC rozvodu?

Vnitřní systém potlačení oblouku se opírá o směrové permanentní magnety. V střídavém systému proud plynule mění směr 50 nebo 60krát za sekundu. Tento střídavý proud tlačí oblouk směrem ven k plastovému plášti spíše než dovnitř do ocelové chladicí mřížky, což způsobuje katastrofální selhání pláště.

Co způsobuje deformaci nebo roztavení stejnosměrného jističe, pokud se během instalace v terénu náhodně přepne polarita vodičů?

Když je polarita obrácena, vnitřní magnetické pole odpuzuje elektrický oblouk pryč od chladicí mřížky a drží jej přímo nad kontakty ze slitiny stříbra. Zachycený oblouk generuje lokalizované teploty přesahující 1 000 °C, roztaví vnitřní mechanismy a polymerový plášť PA66, místo aby je bezpečně uhasil.

Jak okolní provozní teplota uvnitř utěsněné slučovací skříně mění práh tepelného vypínání?

Naše bimetalové proužky jsou kalibrovány pro základní okolní teplotu 30°C. Pokud vnitřek utěsněné rozvodné skříně dosáhne 50 °C v důsledku přímého slunečního záření, bimetalový pásek uvnitř 1pólového stejnosměrného jističe C65 se předehřeje, což způsobí jeho vypnutí při zhruba 85 % až 90 % jeho jmenovitého jmenovitého proudu. Pro prostředí s vysokou teplotou doporučujeme snížit zátěž nebo upravit parametr výběru směrem nahoru.
