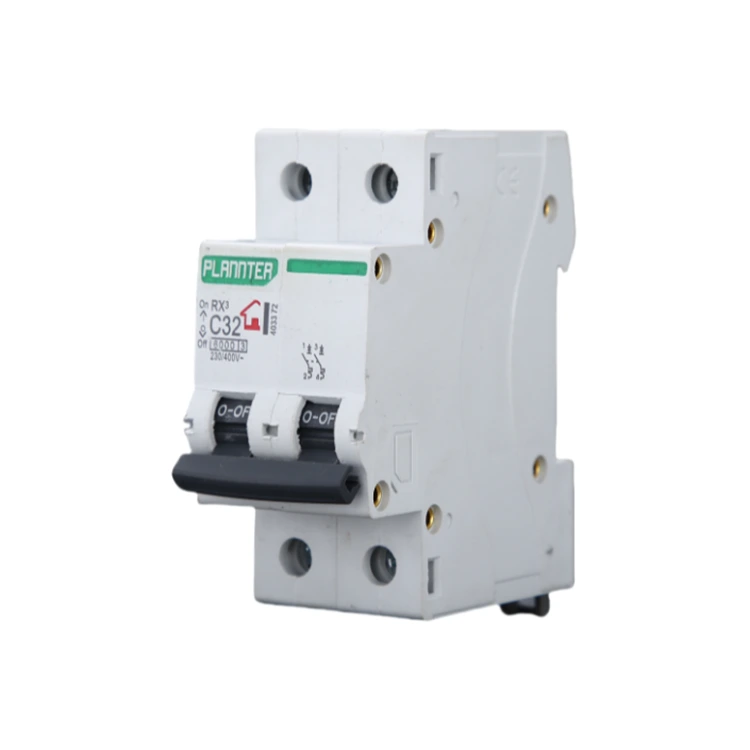

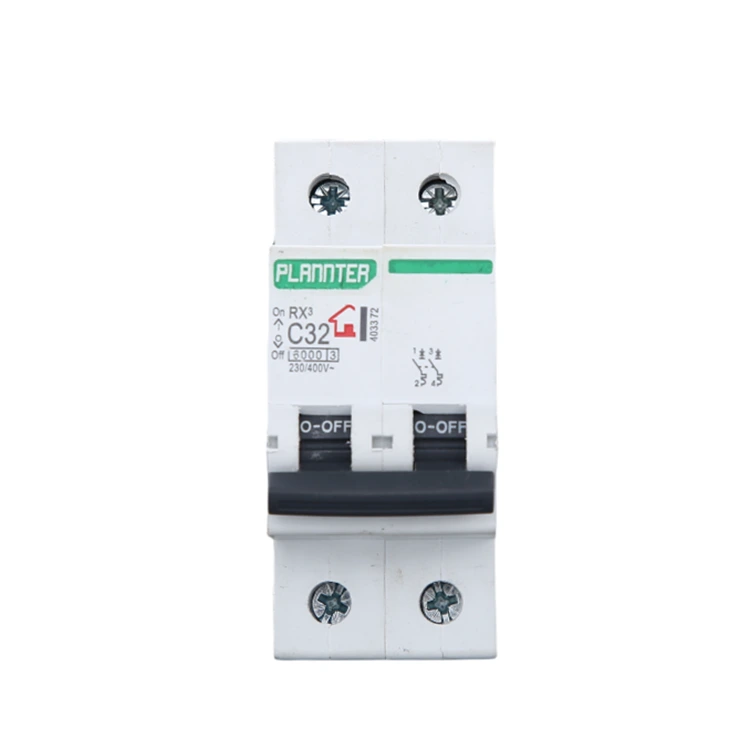

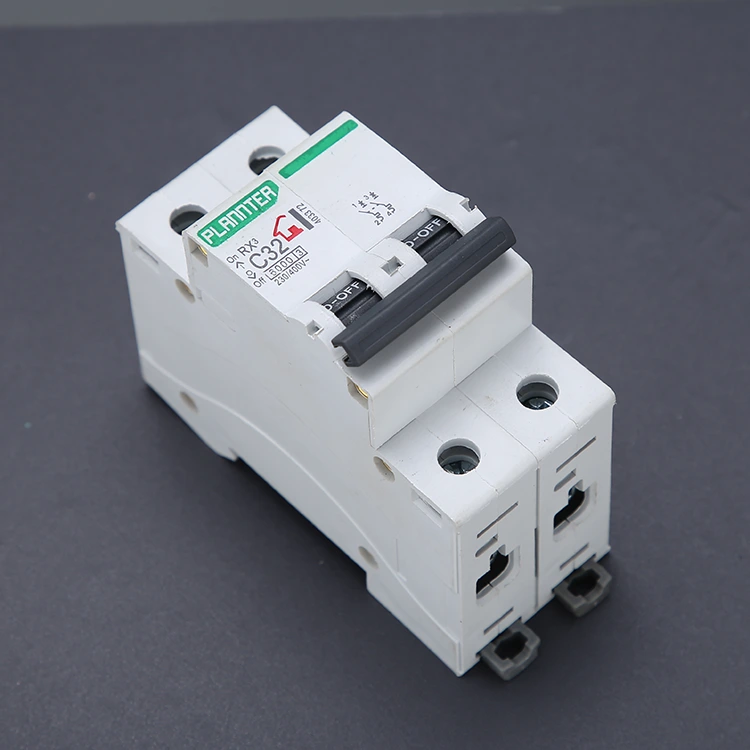

Vzduchový spínač DZ47

Vysoce kvalitní jistič vzduchového spínače DZ47, který nabízí továrna PUGAO (Plannter Electric), je druh elektrického ochranného zařízení používaného v obvodech střídavého proudu, se dvěma nezávislými póly, schopnými současně přerušit požární vodič a nulový vodič v obvodu. V reálném čase monitoruje změnu proudu v obvodu prostřednictvím vestavěného tepelného magnetického odizolovacího mechanismu nebo elektronického odizolovacího mechanismu a když je obvod přetížen, zkratován a jiné abnormální podmínky, může být DZ47 Air-Switch Circuit Breaker rychle a automaticky odpojen, aby se přerušilo napájení, čímž se zabrání poškození zařízení, požáru obvodu a dalším bezpečnostním nehodám.

Pracovní princip

Vzduchový spínač DZ47 je vysoce standardizovaný produkt. Vyspělý výrobní proces a pokročilá technologie PUGAO využívají tři základní provozní principy: tepelné vypínání, magnetické vypínání a zhášení vzduchového oblouku. Naše produkty poskytují spolehlivou ochranu pro tisíce elektrických systémů po celém světě.

1. Termální výlet

Jistič obsahuje bimetalový pásek složený ze dvou kovů s různými koeficienty tepelné roztažnosti. Když proud v obvodu překročí jmenovitou hodnotu, ale ještě nedosáhl úrovně zkratu, teplo generované proudem způsobí, že se bimetalový pás ohne na jednu stranu.

Po ohnutí do předem nastaveného úhlu spustí mechanické spojení, které způsobí vypnutí jističe. Náš bimetalový pásek, který využívá 14 let nashromážděných zkušeností s kalibrací, je vyroben z vysoce čistého materiálu, což má za následek citlivou a konzistentní reakci na aktuální výkyvy.

2. Magnetická spoušť

Jistič obsahuje elektromagnetickou cívku. Když dojde ke zkratu, proud okamžitě překročí několiknásobek nebo dokonce desetinásobek normální hodnoty. Tento obrovský proud generuje v cívce silné magnetické pole, které okamžitě přitahuje kotvu elektromagnetu jako píst.

Kotva přímo ovlivňuje vypínací mechanismus a dosahuje okamžitého přerušení napájení na úrovni milisekund.

Naše továrna používá měď s vysokou vodivostí a plně automatizovaný proces bodového svařování, aby se zajistilo, že se mechanismus nezasekne nebo neselže při nárazu vysokofrekvenčního proudu.

3. Systém zhášení oblouku

V okamžiku, kdy se kontakty oddělí, vysokonapěťový proud rozbije vzduch a vytvoří vysokoteplotní oblouk, který je vtažen do speciálně navržené zhášecí komory. Několik vrstev kovových mřížek rozděluje oblouk na několik malých segmentů, které jej rychle ochlazují a uhasí, aby se zabránilo spáleným kontaktům.

Naše řada DZ47 optimalizuje hustotu uspořádání mřížky pro zhášení oblouku a účinně chrání vnitřní součásti i při častém vypínání.

Technické výhody

Vzduchový spínač PUGAO DZ47 využívá vysoce výkonnou technologii termo-magnetického odpojování k zajištění přesného a spolehlivého provozu za různých složitých provozních podmínek. Produkt má následující hlavní výhody:

Vysoká vypínací schopnost: standardní model má vypínací schopnost až 6 kA, což splňuje požadavky na ochranu proti zkratu v městských energetických sítích a průmyslovém prostředí.

Široká napěťová použitelnost: podpora AC 230/400V systému, silná kompatibilita, použitelná pro různé národní a regionální standardy elektrické sítě.

Modulární design: kompaktní velikost, podpora montáže na DIN lištu, snadná integrace do všech druhů rozvodných skříní a ovládacích skříní.

Silná schopnost zhášení oblouku: DZ47 Air-Switch Circuit Breaker využívá strukturu kombinující vícevrstvou keramickou rozpěrku a kovovou zhášecí mřížku, která účinně potlačuje oblouk a prodlužuje životnost.

Dlouhá mechanická životnost: po přísném testování je životnost mechanického provozu až 10 000krát vyšší.

FAQ

Otázka: Mohou být jističe řady DZ47 použity ve stejnosměrných systémech?

Odpověď: Ne. Řada DZ47 je vzduchový spínač navržený speciálně pro AC. Střídavý proud (AC) má charakteristiku průchodu nulou a jeho vnitřní mřížka pro zhášení oblouku účinně zháší oblouky.

Stejnosměrný proud (DC) nemá charakteristiku průchodu nulou. Použití jističe střídavého proudu může mít za následek neuhašení oblouku a potenciálně způsobit požár. Pokud potřebujete solární nebo bateriový systém, kontaktujte nás pro konkrétní specifikace DC jističe.

Otázka: Jak si mohu vybrat mezi třemi různými vypínacími křivkami (B, C a D)?

Odpověď: Výběr závisí na typu vašeho zatížení:

Typ B (3-5In): Vhodné pro zatížení s nízkým zapínacím proudem, jako jsou čistě odporové ohřívače a počítačové vybavení.

Typ C (5-10In): Nejběžnější specifikace, vhodná pro svítidla, běžné domácí spotřebiče a komerční rozvody elektrické energie.

Typ D (10-14In): Vhodné pro zařízení s extrémně vysokými rozběhovými proudy, jako jsou malé motory, kompresory nebo průmyslové transformátory.

Pugao má profesionální technický tým, který může poskytnout přesné rady při výběru na základě vašich technických výkresů. Kontaktujte nás, pošlete nám své požadavky a získejte cenovou nabídku zdarma!

V případě dalších technických dotazů se prosím ihned obraťte na naše techniky; odpovíme rychle.
