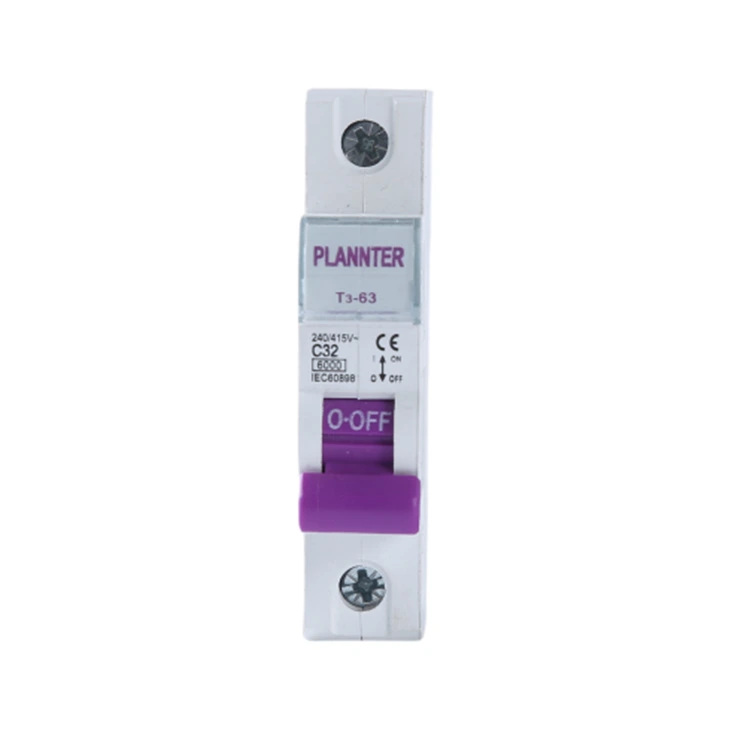

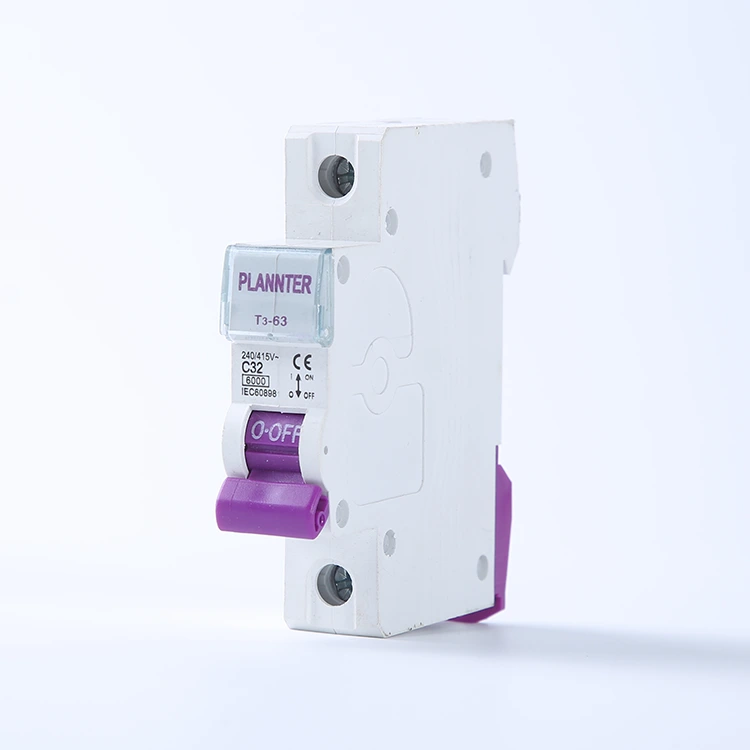

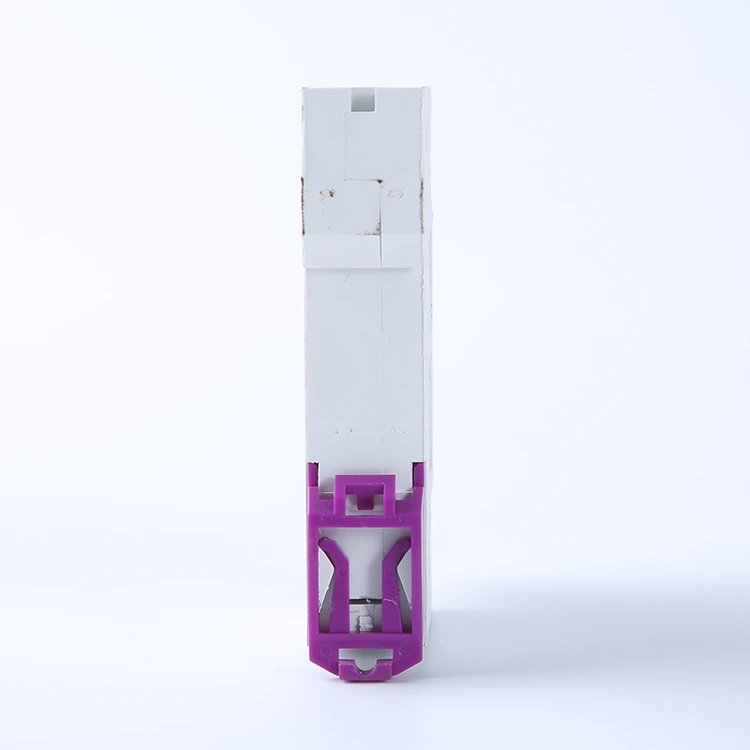

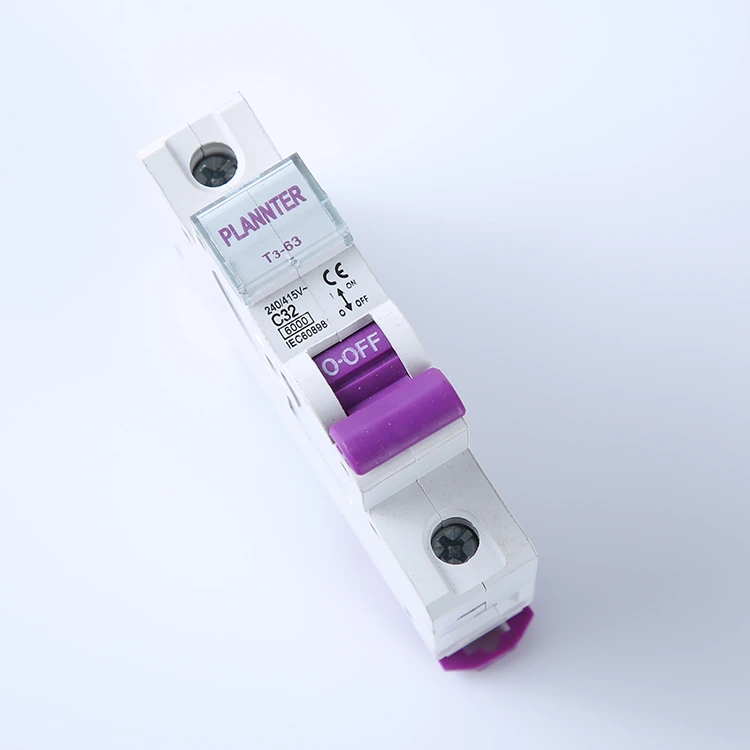

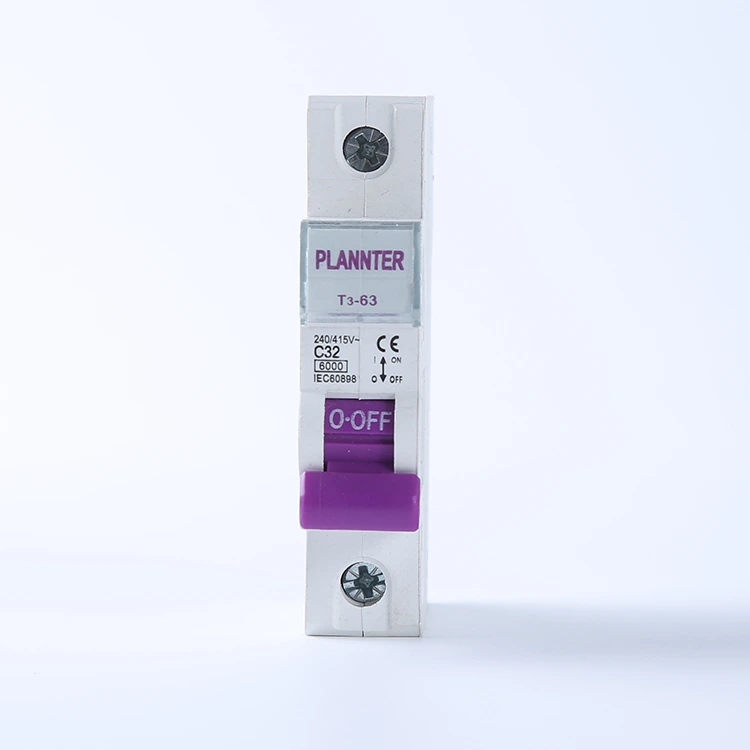

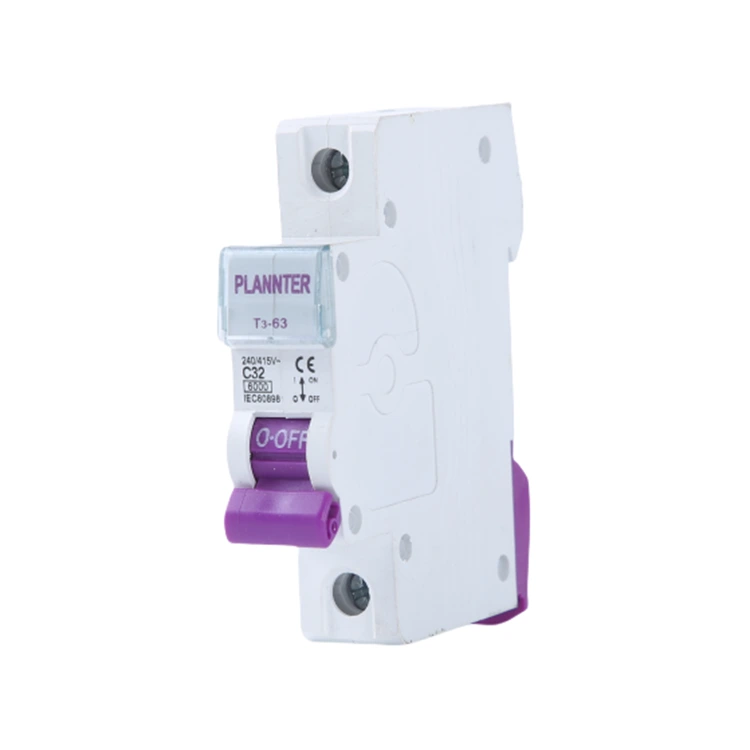

1pólový AC jistič

PUGAO (Plannter Electric) je profesionální výrobce a dodavatel v Číně, jako jeden z našich pokročilých produktů je tento 1pólový AC jistič vhodný pro AC 50Hz, 230V (jednofázové) obvody a poskytuje ochranu proti přetížení a zkratům. Je méně nákladný a používá se hlavně v nízkonapěťových obvodech a je určen k ochraně elektrického zařízení a osobní bezpečnosti přerušením obvodu.

Co je to jednopólový jistič?

PUGAO se specializuje na jističe a 1-pólový AC jistič je jedním z našich typů produktů. Jeho hlavní předností jsou malé rozměry a minimální nároky na instalační prostor.

1P, neboli jednopólový, označuje jistič pouze s jednou svorkovnicí, který se používá k ovládání jednofázového vodiče pod napětím. Je vhodný pro běžné domácí osvětlovací obvody nebo zařízení s nízkým výkonem, chrání obvod před přetížením, zkratem a jinými potenciálními elektrickými poruchami. Je to relativně levná a nákladově efektivní varianta a máme projekty zahrnující různé rezidenční, komerční a průmyslové aplikace distribuce energie.

Pozor však: Při výběru jističe je také potřeba zvážit skutečnou situaci a zvolit vhodné jednopólové nebo vícepólové ochranné zařízení. Nevybírejte slepě podle výhod nebo ceny.

Základní funkce

1pólový střídavý jistič poskytuje účinnou ochranu jednofázových střídavých obvodů prostřednictvím duální tepelné a magnetické ochrany.

1. Ochrana proti přetížení

Jistič obsahuje vysoce přesný bimetalový pásek. Když je k obvodu připojeno příliš mnoho spotřebičů, což způsobí, že proud překročí jmenovitou hodnotu, teplo generované proudem způsobí ohnutí bimetalového pásku.

Tato funkce zpožděného vypínání přesně identifikuje nepřetržité přetížení a zabraňuje samovolnému vznícení izolační vrstvy vodičů v důsledku déletrvajících vysokých teplot.

2. Okamžitá ochrana proti zkratu

Výrobek obsahuje vysoce výkonnou elektromagnetickou cívku. V případě zkratu generuje okamžitý rázový proud silné magnetické pole, které spustí vypínací páku během několika sekund.

Díky naší konstrukci a testování dosahuje jednopólový jistič rychlosti odezvy na úrovni milisekund a přeruší napájení v okamžiku, kdy dojde k elektrické jiskře. To nejen chrání obvod, ale také chrání následné drahé inteligentní domácí spotřebiče, servery a průmyslová řídicí zařízení před poškozením přepětím.

3. Vysoce účinný systém zhášení oblouku

Kromě provedení tepelné a magnetické ochrany je tento AC jistič vybaven také vícevrstvou kovovou zhášecí mřížkou. Elektrický oblouk generovaný v okamžiku odpojení je rychle vtažen do sítě pro segmentaci, chlazení a zhášení.

Systém zhášení oblouku účinně snižuje kontaktní erozi. Díky plně automatizovanému procesu bodového svařování PUGAO jsou kontakty odolnější, zachovávají si extrémně nízký přechodový odpor a vynikající vodivost i po vícenásobných poruchách.

Klíčové vlastnosti PUGAO AC jističe

Poskytujeme služby přizpůsobených řešení a podporujeme vysoké izolační napětí až do 400 V AC, abychom zajistili elektrickou izolaci a ochranu proti úniku.

Můžeme poskytnout uspokojivá řešení podle vašich požadavků na parametry. Poskytněte jističe 6A-63A, jako příklad, jako je solární energetický systém nebo může být uspokojena každodenní distribuce energie v domácnostech.

Není třeba se obávat o bezpečnost, vysoká bezpečnost, pokud je napětí přetíženo, automaticky přeruší napájení, sníží riziko požáru.

Naše 1pólové AC jističe jsou všechny továrně v souladu s certifikacemi CE, CCC a ISO. Každý výrobní proces byl přísně testován, aby splňoval mezinárodní standardy kvality.

Běžné odstraňování problémů a řešení

PUGAO, jako výrobce 1-pólových AC jističů, poskytuje související služby technické podpory. V případě problémů s produktem je k dispozici vzdálená technická pomoc. Kompletní pokyny k instalaci a údržbě, včetně běžných závad a řešení, budou součástí dodávky vašeho produktu.

1. Časté nevysvětlitelné vypínání jističe

Možné příčiny: Přetížení nebo příliš vysoká okolní teplota.

Celkový výkon spotřebičů připojených k vedení překračuje jmenovitou hodnotu jističe, nebo jistič delší dobu pracoval v uzavřené vysokoteplotní rozvodné skříni, což způsobilo předčasné vypnutí tepelné ochrany.

Řešení: Zkontrolujte zatížení linky. Doporučujeme upgradovat na vyšší jmenovitý proud a zajistit, aby byl průměr drátu kompatibilní.

Pokud jsou příčinou faktory prostředí, doporučujeme zlepšit větrání rozvodné skříně. Produkty PUGAO jsou navrženy s ohledem na zvýšení teploty. Pokud je prostředí extrémní, kontaktujte nás pro vhodné adaptační úpravy ve fázi výběru a vývoje řešení.

2. Přehřátí nebo zápach spáleniny na terminálech

Možné příčiny: Volné zalisování nebo nesprávný průměr drátu.

Uvolněné šrouby zvyšují kontaktní odpor; tenké dráty způsobují vysoké teploty v místě připojení pod vysokým proudem. Obě tyto situace mohou vést k problémům.

Řešení: Okamžitě odpojte napájení, zkontrolujte a dotáhněte šrouby kabeláže. Naše produkty používají zesílené tunelové koncovky s vysokým navrženým kroutícím momentem; k utažení na standardní hodnotu doporučujeme použít profesionální izolovaný šroubovák. Ujistěte se, že je vodič zcela zasunut do otvoru svorky bez obnaženého jádra vodiče.

3. Rukojeť nelze zavřít, nelze ji posunout nahoru

Možné příčiny: Trvalý zkrat nebo zablokování mechanismu.

V obvodu stále existuje zkrat. Mechanismus magnetického spouště se z bezpečnostních důvodů násilně odmítá zavřít nebo může být vnitřní zhášecí komora poškozena velkým proudovým rázem.

Řešení: V této situaci nezavírejte obvod násilím! Nejprve zkontrolujte, zda nedošlo ke zkratu v připojených spotřebičích nebo poškození kabeláže.

Pokud ani po vyloučení externích poruch nelze obvod uzavřít, střídavý jistič 1P splnil svou ochrannou misi. Pro další potvrzení stavu produktu může být nutná výměna. Kontaktujte plánovače.

4. Následné zařízení nemá po uzavření spínače napájení

Možné příčiny: Nesprávné zapojení nebo porucha vnitřního mechanismu.

Příchozí a odchozí vedení jsou přehozena nebo je svorka drátu na izolaci; ačkoli je rukojeť v poloze ON, vnitřní kontakty nejsou sepnuté.

Řešení: Pomocí multimetru změřte napětí na výstupních svorkách a zkontrolujte, zda svorka vodiče tlačí na izolaci vodiče.

Každý produkt PUGAO prochází testováním polarity a kontinuity na automatizovaném pracovním stole. Pokud i přes správné zapojení stále není žádné napětí, kontaktujte náš tým technické podpory.

FAQ:

Přijímáte přizpůsobené služby?

Ano, máme více než 10 let zkušeností v oboru 1pólových AC jističů. Poskytujeme služby OEM / ODM a můžeme na produkty vytisknout logo vaší značky. Můžeme také poskytnout přizpůsobená řešení podle vašich výkresů a požadavků na parametry.

Jak dlouhá je vaše dodací lhůta?

Záleží na požadavku a množství produktů, které kupujete.
