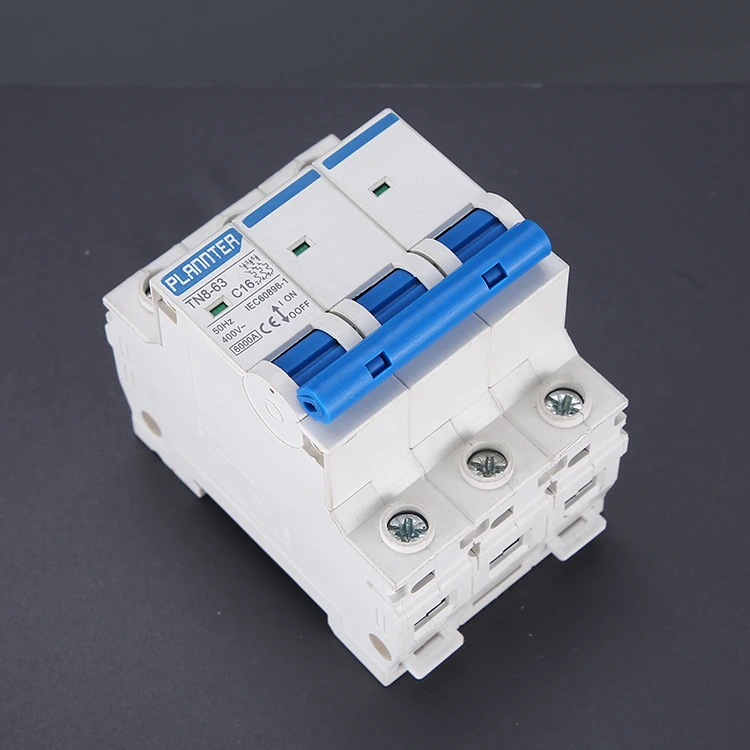

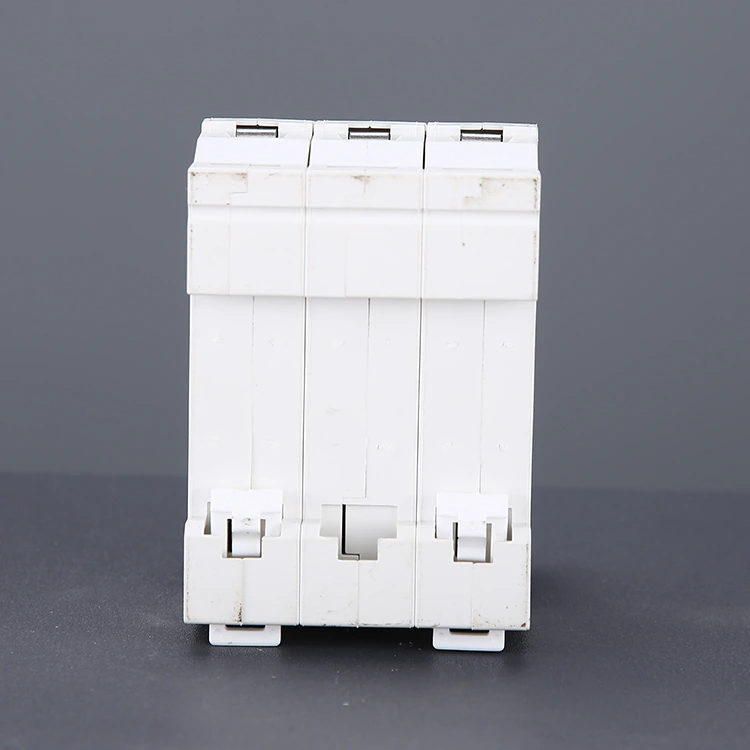

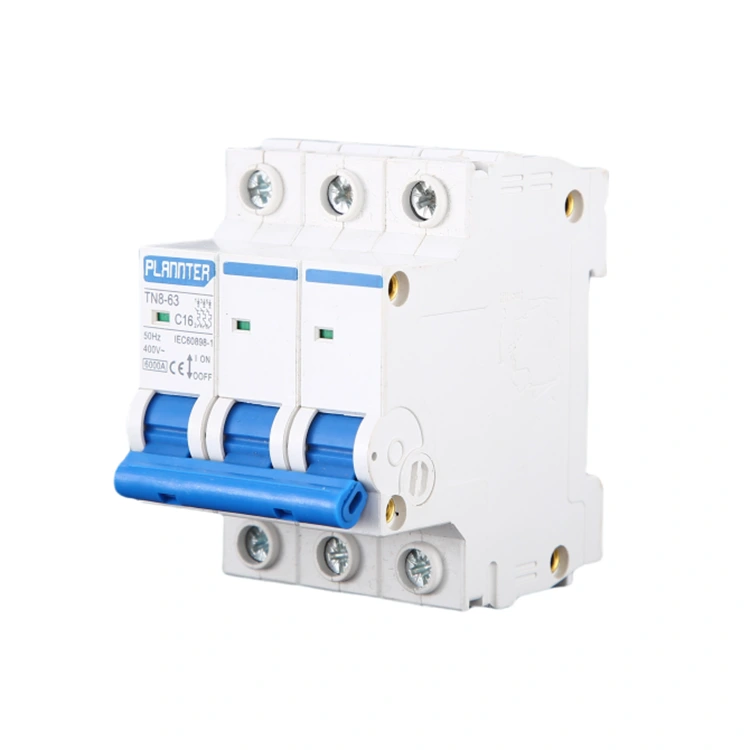

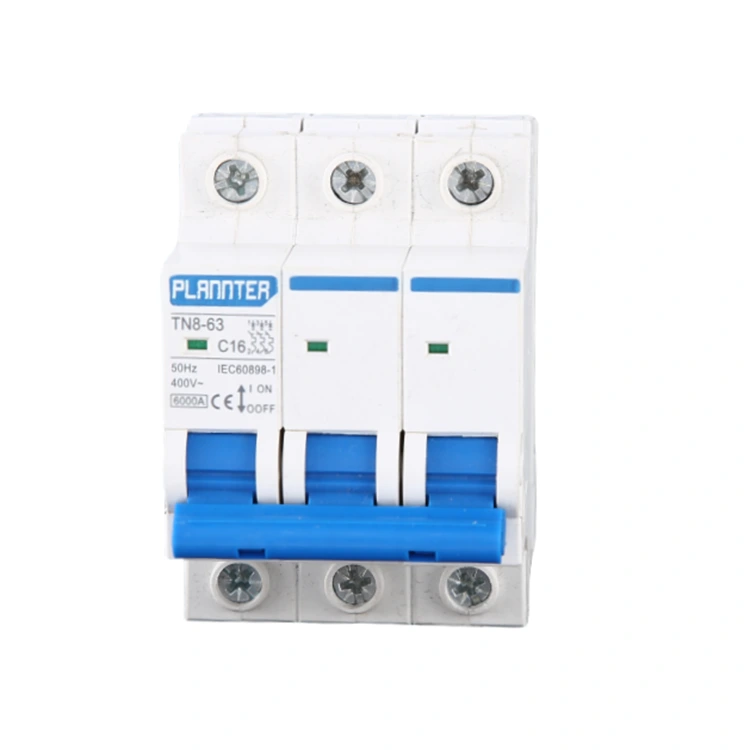

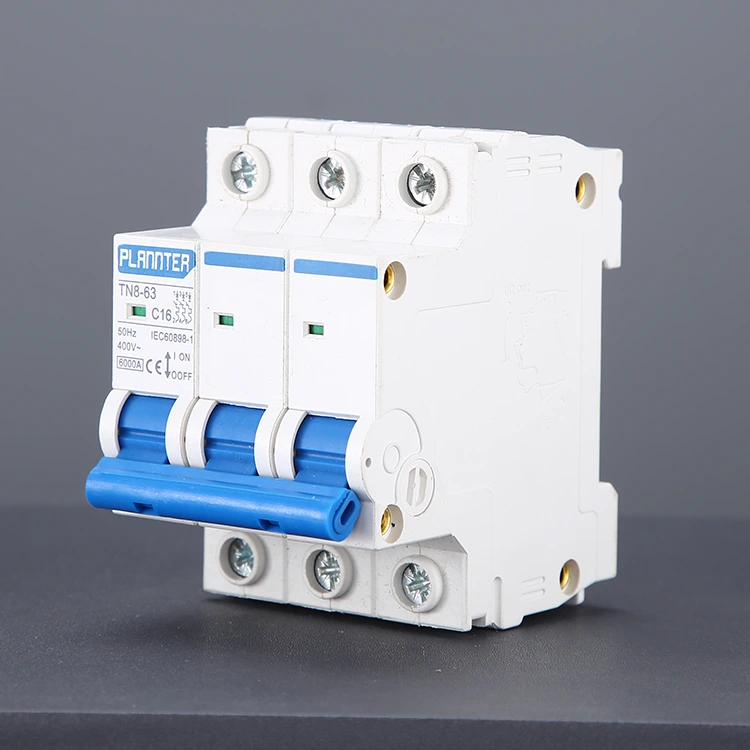

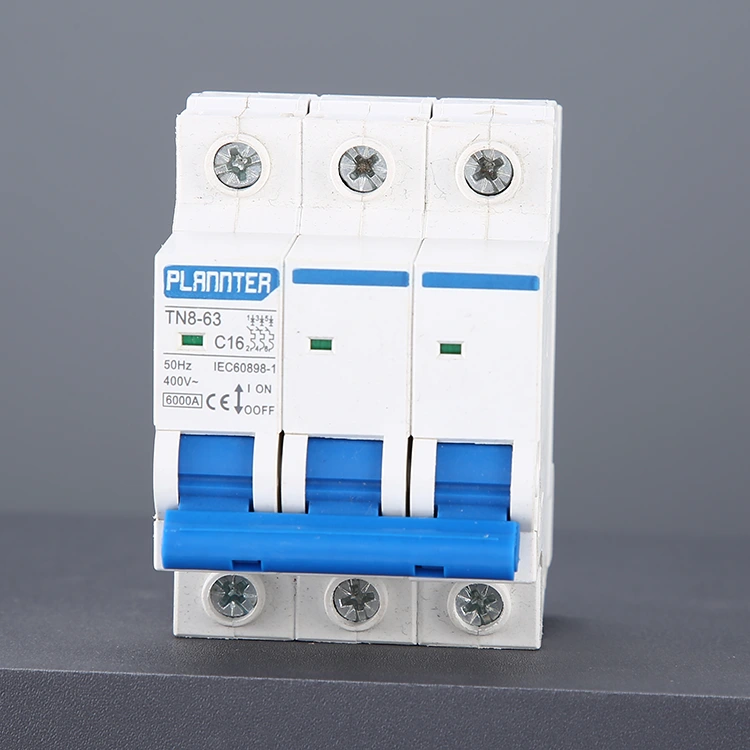

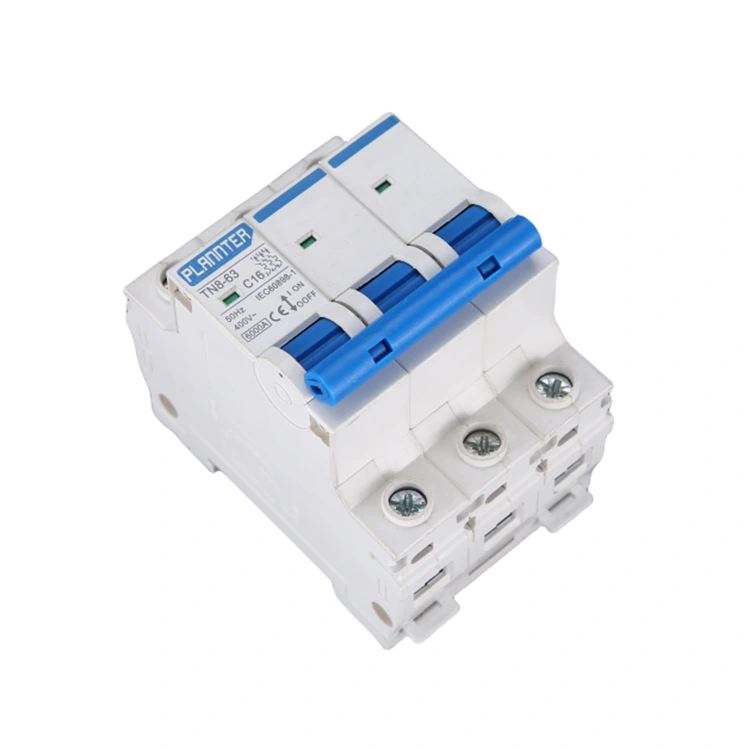

3pólový měděný miniaturní jistič

PUGAO (Plannter Electric) 3pólové měděné miniaturní jističe mají krásný a jednoduchý design s hladkými liniemi a jsou vyrobeny z vysoce kvalitních materiálů pouzdra s dobrou odolností proti hoření. Kromě toho kompaktní velikost a malý objem usnadňují instalaci do různých rozvodných skříní a ovládacích skříní, což šetří místo.

Mezi klíčové komponenty patří kontakty, zařízení pro zhášení oblouku, spouštěcí mechanismus a tak dále. Kontakty jsou vyrobeny z vysoce kvalitní mědi, která má dobrou vodivost a odolnost proti opotřebení, snižuje přechodový odpor a snižuje tepelné ztráty. Používáme pokročilou technologii zhášení oblouku, jako jsou mřížky pro zhášení oblouku a zhášecí štíty oblouku, které dokážou rychle uhasit oblouk, když jistič přeruší obvod, a zabránit oblouku v poškození zařízení. Uvolňovací mechanismus je klíčem k realizaci automatické ochranné funkce MCB, když je obvod přetížen, zkratován a jiné poruchy, uvolňovací mechanismus lze rychle aktivovat, aby se jistič vypnul a přerušil obvod, aby byla chráněna bezpečnost elektrického zařízení a personálu.

Proč je měď nezbytná pro 3P jističe?

V mnoha aplikacích mají 3P vypínače za úkol napájet elektromotory nebo rozsáhlá průmyslová zařízení, která zahrnují velké proudové zatížení a prodloužené provozní doby. Pokud se ve snaze snížit náklady použijí pro vnitřní vodivé součásti materiály, jako je hliník plátovaný mědí nebo dokonce poměděné železo, výkon bude snížen; konkrétně bude zařízení postrádat výrazné výhody, které nabízí celoměděná konstrukce:

1. Extrémně nízký nárůst teploty

Elektrický odpor mědi je výrazně nižší než u hliníku nebo železa. Při vedení vysokých proudů – jako je 32A nebo 63A – čisté měděné vodivé součásti generují podstatně méně tepla. Tím je zajištěno, že jistič nebude trpět nepříjemným vypínáním způsobeným vnitřním přehřátím, ani jeho pouzdro nezkřehne nebo se předčasně neznehodnotí v důsledku dlouhodobého vystavení vysokým teplotám.

2. Vynikající odolnost proti zkratu

Měď má vynikající mechanickou pevnost a tepelnou stabilitu. V případě zkratu – generování poruchových proudů 6 kA nebo 10 kA – obrovské elektromagnetické síly a extrémní teplo elektrického oblouku nezpůsobí deformaci nebo roztavení vodivých přípojnic, čímž zajistí, že jistič může bezpečně a účinně přerušit poruchový proud.

3. Vynikající výkon elektroinstalace

Měděné kabelové svorky vykazují vynikající afinitu s kabely (které jsou obvykle také vyrobeny z měděného drátu), což má za následek nižší přechodový odpor. Kromě toho je měď vysoce odolná vůči oxidaci, čímž zabraňuje přehřívání a zuhelnatění v místech připojení kabeláže.

Základní parametry

Jmenovité napětí: Jmenovité napětí je AC400V, které může fungovat stabilně bez nehod v prostředí se střídavým napětím 400V a je vhodné pro použití v nízkonapěťových distribučních systémech, jako jsou průmyslové závody, komerční budovy, obytné domy a další místa.

Teplé tipy: při výběru jističů musí jmenovité napětí odpovídat skutečnému napětí v obvodu, jinak to může vést k tomu, že jistič nebude fungovat správně a dokonce může způsobit bezpečnostní nehody.

Jmenovitý proud: Jmenovitý proud se pohybuje od 6A do 63A, což může vyhovět potřebám různých zátěžových proudů.

Zkratová vypínací schopnost: Model T8-3P Pugao 3pólový měděný miniaturní jistič podporuje zkratovou vypínací schopnost až 6 kA. Má silnou zkratovou vypínací schopnost, která dokáže rychle přerušit proud v případě zkratových poruch a účinně chrání bezpečnost elektrického zařízení a celého energetického systému.

Naše výrobní standardy

Jako přímý výrobce se PUGAO (Plannter Electric) zavázala používat vysoce kvalitní měděné komponenty ve všech našich 3pólových vypínačích s vysokou specifikací. Můžete přistoupit k hromadnému nákupu s naprostou důvěrou nebo nás přímo kontaktovat a domluvit si konkrétní přizpůsobení na míru vašim požadavkům projektu.

Plně automatizovaná technologie bodového svařování: Používáme plně automatizované zařízení k provádění vysoce přesného svařování měděných kontaktů k přípojnicím, což zajišťuje, že elektrický odpor v místech připojení je prakticky nulový.

Elektrolytická měď třídy T2: Vybíráme výhradně vysoce čistou elektrolytickou měď, striktně odmítáme použití jakékoli recyklované nebo nečisté mědi, čímž zaručujeme – přímo od zdroje –, že naše produkty dosahují skutečné vypínací kapacity 6 kA.

Silné postříbřené kontakty: Na kontaktních plochách našich měděných součástek s proudem zabudováváme další kontakty ze slitiny stříbra, abychom zabránili erozi oblouku – vyhoření měděného materiálu způsobeného elektrickým obloukem vznikajícím při přerušení obvodu.

Kde je vhodný 3pólový měděný miniaturní jistič?
