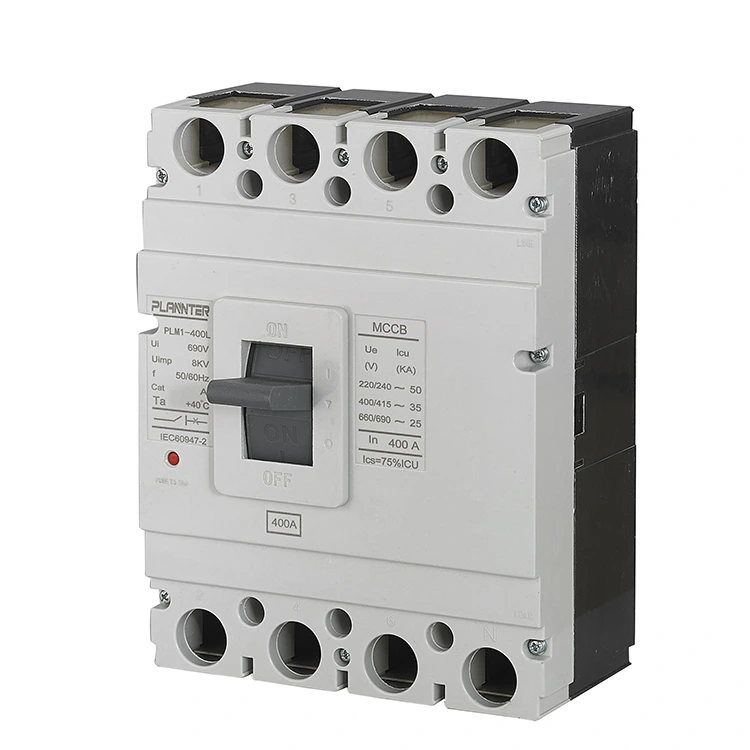

AC přetížení a zkratovaný jistič

Náš AC přetížení a zkratovaný jistič, vyráběný společností Pugao (Plannter Electric), jsou navrženy tak, aby splňovaly pokročilé požadavky na ochranu distribuce energie. Klíčovým výkonnostním parametrem je jejich maximální zkratová vypínací schopnost (Icu), která se u různých modelů obvykle pohybuje mezi 50 kA a 100 kA. Tato vysoká vypínací schopnost zaručuje bezpečné přerušení a stabilitu systému při těžkých zkratových podmínkách. Jsme tu, abychom vám pomohli a na vaše zprávy odpovíme co nejdříve.

Odeslat dotaz

Popis výrobku

Navrženo pro kritickou distribuci energieAC přetížení a zkratovaný jističje vysoce výkonné ochranné zařízení určené k ochraně elektrických sítí před přetížením a vážnými zkraty. Tento jistič, který je součástí naší pokročilé řady PLM1, kombinuje robustní mechanickou konstrukci s přesnou elektronickou ochranou, která zajišťuje stabilitu pro systémy pracující až do 690V a 1250A.

AC Overload and Short Molded Case Circuit Breaker

Hlavní výhody a klíčové vlastnosti

Vysoká vypínací kapacita (Icu):Hodnoceno mezi50 kA a 100 kA, zaručující bezpečné přerušení i při extrémních zkratových podmínkách.
Přesná ochrana:Vybaveno vysoce přesnou elektronickou spouštěcí jednotkou ("mozkem" jističe), která umožňuje nastavit dlouhé zpoždění, krátké zpoždění a okamžité nastavení.
Vynikající odolnost:Vyrobeno pro mechanickou životnost10 000 až 20 000 cyklů, zajišťující dlouhodobou spolehlivost v náročných průmyslových prostředích.
Pokročilé zhášení oblouku:Obsahuje magnetickou vyfukovací cívku a dělicí desky pro segmentaci a chlazení oblouku v milisekundách, čímž bezpečně přeruší poruchové proudy.

Technické specifikace

Název produktu	Přetížení AC a jistič s krátkou lisovanou skříní (řada PLM1)
Jmenovité provozní napětí (Ue)	690V AC (PLM1-63 je 400V)
Jmenovité izolační napětí (Ui)	800V / 1000V (PLM1-63 je 500V)
Jmenovitý proud (In)	Až 1250A (např. 400A standardní modely)
Vypínací kapacita (Icu)	50 kA – 100 kA
Typ jednotky výletu	Elektronické (nastavitelné: dlouhé zpoždění, krátké zpoždění, okamžité)

Typ	Jmenovitý proud (A)	Číslo pólu	Jmenovité izolační napětí (V)	Jmenovité provozní napětí (V)	Maximální kapacita zkratového vypínání (KA)	Poskytuje zkratovou vypínací schopnost (KA)	Kategorie využití
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

Aplikace

Řada PLM1 je vhodná pro vertikální a horizontální instalaci v různých sektorech:

Průmyslová distribuce energie:Ochrana hlavních obvodů v továrnách a výrobních závodech.
Infrastruktura:Používá se ve velkých komerčních budovách a energetických zařízeních.
Ovládání motoru:Určeno pro občasné přepínání a spouštění motorů.

Zajištění kvality a výroba

Ve společnosti Pugao Electric chápeme, že řemeslné zpracování přímo ovlivňuje bezpečnost. Náš výrobní proces zajišťuje každouAC přetížení a zkratovaný jističsplňuje mezinárodní standardy:

Přesná elektronika:Pro odolné desky plošných spojů používáme vysoce přesné SMT a vlnové pájení.
Individuální kalibrace:Každá elektronická vypínací jednotka je individuálně kalibrována pomocí speciálního testovacího zařízení, aby odpovídala navrženým ochranným křivkám.
Přísné testování:100% tovární testování mechanického, elektrického a ekologického výkonu před odesláním.
certifikace:V souladu s normami ISO9001, ISO14001 a ISO45001.

Proč si vybrat Pugao (Plannter Electric)?

Selektivní vypínání:Naše nastavitelná nastavení umožňují bezproblémovou koordinaci s upstream/downstream zařízeními a zabraňují tak rozsáhlým výpadkům.
Globální zkušenost:Dodáváme na trhy po celém světě spolehlivé produkty bez závad.
Pokročilá technika:Přijetí mezinárodní pokročilé technologie pro vynikající zhášení oblouku a tepelnou stabilitu.

Servis, balení a podpora

Záruka:Komplexní záruční krytí zajišťující klid.
Obal:Odolné, exportní balení navržené tak, aby vydrželo manipulaci na dlouhé vzdálenosti.
Podpora:Poskytujeme montážní pokyny a technickou podporu. Kontaktujte nás pro návody nebo pokyny k použití.

FAQ

Jaký je rozdíl mezi nastavením dlouhého a krátkého zpoždění?

Dlouhé zpožděníchrání před přetížením (např. při plném jmenovitém proudu 400 A), aby se zabránilo přehřátí kabelu.Krátké zpožděníumožňuje krátkou pauzu během vysokých proudových rázů pro koordinaci s navazujícími jističi, odstranění lokalizovaných poruch bez vypnutí hlavního jističe.

Lze tento jistič použít pro spouštění motoru?

Ano, střídavý jistič PLM1 proti přetížení a krátkému provedení je dimenzován pro občasné přepínání a spouštění motorů za předpokladu, že jmenovité hodnoty proudu odpovídají požadavkům motoru.

Jak funguje systém zhášení oblouku?

Využívá magnetickou vyfukovací cívku k vytvoření silného magnetického pole, které vtáhne oblouk do komory s dělicími deskami. Toto segmentuje a ochlazuje oblouk a bezpečně jej uhasí během milisekund.
