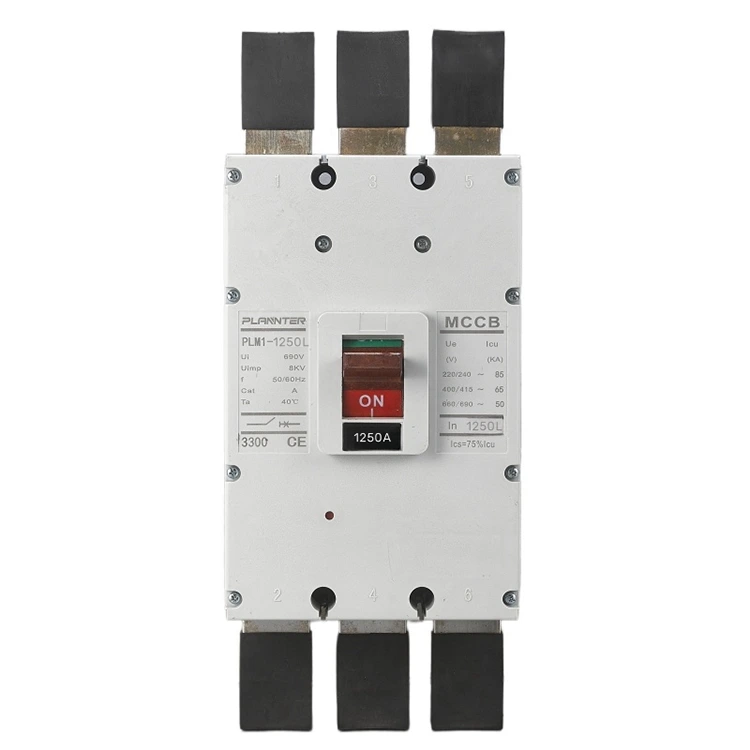

AC 690V Lisovaný Case Breaker

AC 690V Molded Case Breaker poskytuje vynikající dynamickou/tepelnou stabilitu s 85–100 kA/1s Icw, 75–100 % Ics pro bezúdržbové opětovné použití po poruše a inteligentní spouštěcí jednotky pro přesnou selektivní ochranu. Jeho doba přerušení 15–30 ms minimalizuje poškození, zatímco robustní konstrukce zajišťuje spolehlivost v průmyslových, nemocničních a letištních distribučních systémech.

Odeslat dotaz

Popis výrobku

Společnost Pugao Electric, podporovaná certifikacemi ISO9001, ISO14001 a ISO45001, dodává precizní elektrická řešení. NášAC 690V Lisovaný Case Breakernabízí výkon téměř ekvivalentní rámovému jističi a zajišťuje vynikající dynamickou a tepelnou stabilitu pro vaše kritické rozvodné sítě.

Co je to AC 690V lisovaný kryt?

AnAC 690V Lisovaný Case Breakerje vysokonapěťové ochranné zařízení určené k ochraně elektrických obvodů před přetížením, zkratem a poruchami. Na rozdíl od standardních 400V jističů je tato jednotka navržena tak, aby zvládla vyšší úrovně napětí, takže je ideální pro zmenšení velikosti kabelů a zlepšení energetické účinnosti v těžkých průmyslových a velkých komerčních aplikacích.

Specifikace produktu

Typ	Jmenovitý proud (A)	Číslo pólu	Jmenovité izolační napětí (V)	Jmenovité provozní napětí (V)	Maximální kapacita zkratového vypínání (KA)	Poskytuje zkratovou vypínací schopnost (KA)	Kategorie využití
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

AC 690V Molded Case Breaker

Klíčové vlastnosti a technické specifikace

Napětí a kapacita

Jmenovité napětí:690V AC (50/60Hz).
Krátkodobý výdržný proud (Icw):Dimenzovaný na 85 kA/1s až 100 kA/1s, což zajišťuje, že jednotka zůstane neporušená během zkratových špiček.
Kapacita přerušení provozu (ICS):75 % až 100 % Icu, což umožňuje, aby se jistič po odstranění závady vrátil do provozu bez údržby.

Aktuální hodnocení

K dispozici v různých velikostech rámů, včetně silnoproudých modelů až1250A, vhodné pro hlavní distribuční podavače.

Výletní jednotky

Vybaveno inteligentními vypínacími jednotkami nabízejícími stupňovitou ochranu:

Dlouhé zpoždění:Pro ochranu proti přetížení (vypínání v inverzním čase).
Krátkodobé zpoždění:Pro selektivní koordinaci při částečných zkratech.
Okamžitý provoz:Pro kritické zkratové přerušení (celková doba přerušení 15 ms–30 ms).

Normy

Plně kompatibilní s normami IEC 60947-2 a GB, což zajišťuje globální kompatibilitu a bezpečnost.

Klíčové výhody

Proč si vybrat nášAC 690V Lisovaný Case Breaker?

Špičková stabilita: High Icw rating guarantees dynamic and thermal stability against sudden short circuits.
Nepřetržité napájení:Vysoká schopnost ICS znamená, že jistič zvládne maximum poruch a může pokračovat v práci, čímž se minimalizují prostoje.
Selektivní ochrana:Přesné nastavení vypnutí zajišťuje, že je izolován pouze vadný obvod a hlavní vedení zůstává pod napětím.

Aplikace

Naše jističe jsou nezbytné pro centrální rozvod energie v náročných prostředích:

Těžký průmysl:Chemické závody, ocelárny a zařízení na výrobu automobilů.
Kritická infrastruktura:Centrální elektrárny ve velkých nemocnicích a letištních terminálech.
Velké budovy:Ochrana citlivých místností s vybavením a distribuce energie do celých křídel budovy.

Proč si vybrat Pugao Electric?

Jako profesionálVýrobcevČínaVěříme, že moderní vybavení je základem kvality.

Inteligentní výroba:Používáme automatizované navíjecí stroje a počítačem řízené přesné vstřikovací systémy.
Konzistentní kvalita:Klíčové šrouby jsou utaženy pomocí kalibrovaných nástrojů a každá jednotka je testována na zdvih, přítlak a provoz při plném zatížení.
Rychlé dodání:Naše efektivní výrobní linky nám umožňují rychle dodávat objednávky bez kompromisů ve výkonu.

FAQ

Jaká je vypínací schopnost 690V AC MCCB?

Naše jednotky se obvykle vyznačují maximální vypínací kapacitou (Icu) až 100 kA a provozní vypínací kapacitou (Ics) 75-100 % Icu.

Jaké proudové hodnoty jsou k dispozici pro 690V MCCB?

Nabízíme širokou škálu jmenovitých hodnot, typicky od 100A do 1250A nebo 1600A, v závislosti na velikosti rámu.

Jaké jsou běžné typy výletů?

Mezi běžné typy patří Thermal-Magnetic (TM) pro všeobecné použití a Electronic (založené na mikroprocesoru) pro přesnou ochranu a komunikaci.

Jsou jističe 690V vhodné pro DC?

Obecně ne. Střídavé vypínače spoléhají na průchod proudu nulou k uhašení oblouku. Stejnosměrné systémy vyžadují specifické stejnosměrné jističe, pokud není střídavý jistič výslovně snížen a certifikován pro stejnosměrné použití.

Kde se používají 690V MCCB?

Používají se v těžké průmyslové distribuci, obnovitelné energii (sluneční/větrné) a velkých komerčních zařízeních ke snížení nákladů na kabely a zlepšení účinnosti.
