AC 4pólový jistič 225A

Pugao AC 4 Pole Molded Case Circuit Breaker 225A splňuje a v mnoha ohledech předčí požadavky příslušných mezinárodních a národních norem pro své kritické specifikace, jako je jmenovité provozní napětí, jmenovité izolační napětí a stupeň ochrany proti vniknutí (např. IP40). Všechny certifikované klíčové údaje o výkonu jsou čitelně vyznačeny na samotné jednotce a jsou podrobně uvedeny v přiloženém technickém manuálu. Uchováváme také úplné protokoly o zkouškách typu od akreditovaných autoritativních orgánů a vítáme vás, abyste si tyto protokoly kdykoli mohli ověřit. Jsme přesvědčeni, že transparentnost s technickými údaji je základem důvěry. Pro další informace nebo vyžádání zkušebních protokolů nás prosím neváhejte kontaktovat.

Odeslat dotaz

Popis výrobku

Navrženo pro střední distribuci energieAC 4pólový jistič 225Akombinuje robustní konstrukční design s přesnými ochrannými schopnostmi. Tato řada s podporou komplexního zajištění kvality Pugao (Plannter Electric) zajišťuje bezchybný výkon pro kritické 4vodičové systémy.

Co je AC 4pólový jistič 225A?

TheAC 4pólový jistič 225Aje specializované elektrické ochranné zařízení určené k ochraně třífázových obvodů s nulovým vedením (L1, L2, L3, N). Je dimenzován na 225 ampérů a slouží jako základní součást pro střední distribuci energie, chrání navazující zařízení před přetížením a zkraty a zároveň zajišťuje úplnou izolaci systému.

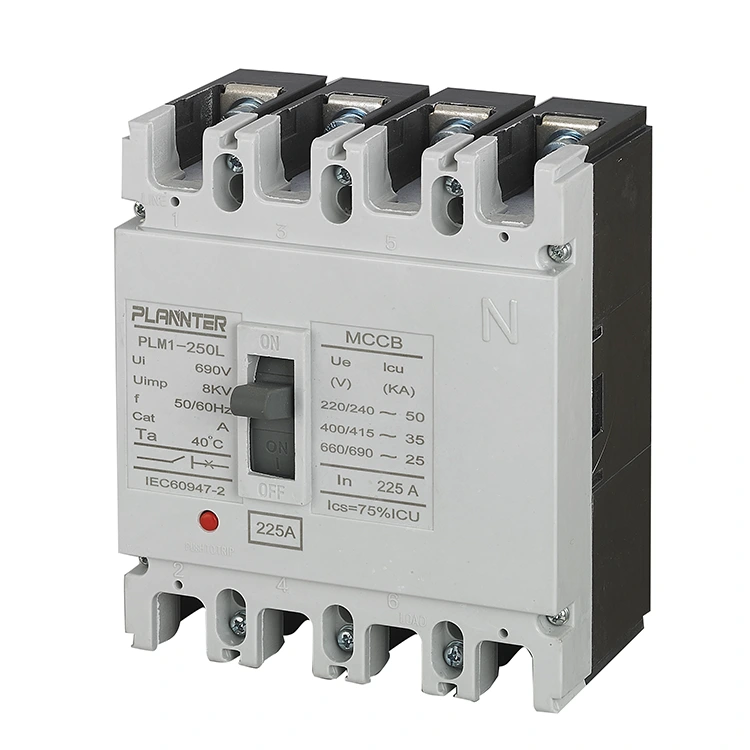

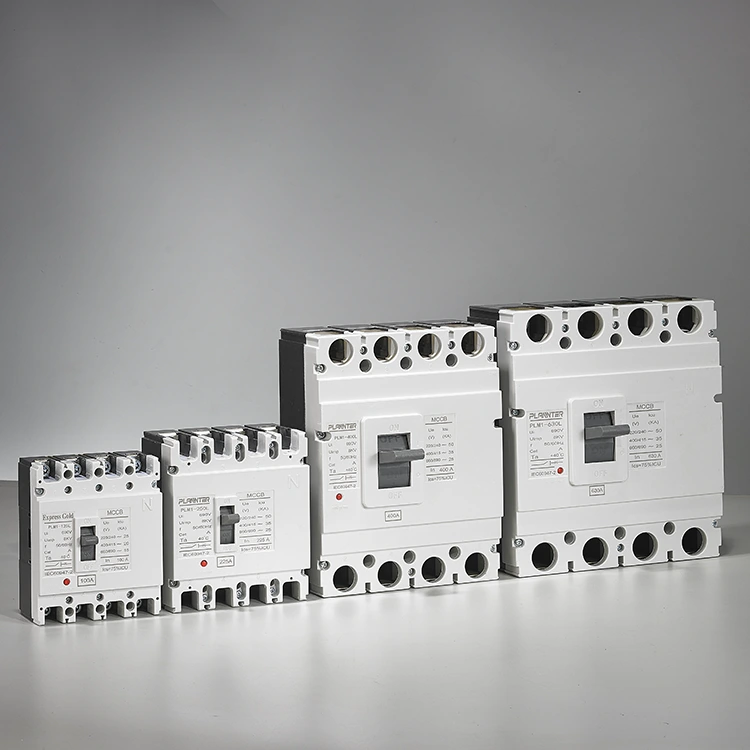

AC 4 Pole Molded Case Circuit Breaker 225A

Jak to funguje, funguje a ladí

Operační mechanismus

Jednotka se vyznačuje jasným, citlivým ručním ovládacím mechanismem s výraznou hmatovou zpětnou vazbou. Polohy rukojeti jsou výslovně označeny:

NA:Obvod je uzavřen a pod napětím.
VYP:Obvod je otevřený a bez napětí.
VYPNUTO:Mezilehlá poloha indikující výskyt poruchy.

Pracovní princip

AC 4pólový jistič 225A využívá tepelně-magnetickou spouštěcí jednotku pro dvouvrstvou ochranu:

Tepelná ochrana (přetížení):Využívá bimetalový prvek k zajištění vypínání v inverzním čase. Čím vyšší je proud přetížení, tím rychlejší je vypnutí.
Magnetická ochrana (zkrat):Poskytuje okamžitou odezvu na okamžité odstranění poruchových proudů vysoké velikosti (až desítky kA).

Uvedení do provozu a příslušenství

Řada nabízí silnou rozšiřitelnost pro specifické potřeby aplikací. Uvedení do provozu zahrnuje instalaci požadovaných doplňků do určených slotů:

Pomocné kontakty:Pro dálkovou signalizaci stavu jističe.
Spouštěč:Umožňuje dálkové vypnutí/otevření jističe.
Uvolnění podpětí:Automaticky vypne jistič, pokud napětí klesne pod bezpečnou úroveň.
RCD modul:Přidává ochranu proti zemnímu svodu pro komplexní bezpečnost.

Klíčové technické vlastnosti a specifikace

Kapacita

Jmenovitý proud225A, vhodné pro střední roznášecí zatížení.

Poláci

4pólový (4P):Chrání tři fáze plus nulový vodič a zajišťuje úplnou izolaci obvodu.

Napětí

Určeno pro standardní AC distribuční sítě (typicky 400V/690V AC).

Výletní jednotka

NormaTepelně-magnetickéjednotka s nastavitelným nebo pevným nastavením v závislosti na variantě modelu.

Hodnocení přerušení

Vysoká zkratová vypínací schopnost (Icu) schopná bezpečně zvládnout desítky kiloampérů.

Montáž

Používá bezpečnéšroubové spoje, zajišťující spolehlivé elektrické rozhraní pro vysokoproudé aplikace.

Konstrukce

Robustní tvarovaná konstrukce pouzdra, která je odolná proti nárazu a rozměrově stabilní.

Zajištění kvality a dodání

Ve společnosti Pugao Electric je naší zásadou „zabránit defektům v postupu do další fáze“.

100% kontrola:Každá jednotka před odesláním prochází mechanickými, elektrickými a ekologickými testy.
Balení pro export:AC 4pólový jistič 225A je zabezpečen tak, aby vydržel manipulaci na dlouhé vzdálenosti.
Rychlé dodání:Běžné modely jsou často dostupné ze skladu, zatímco zakázkové zakázky sledují potvrzenou časovou osu výroby.

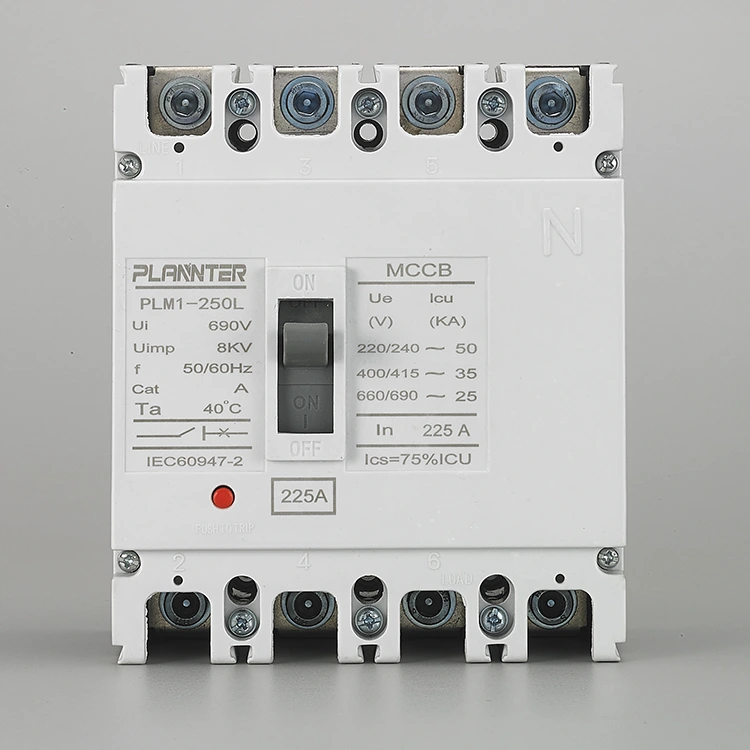

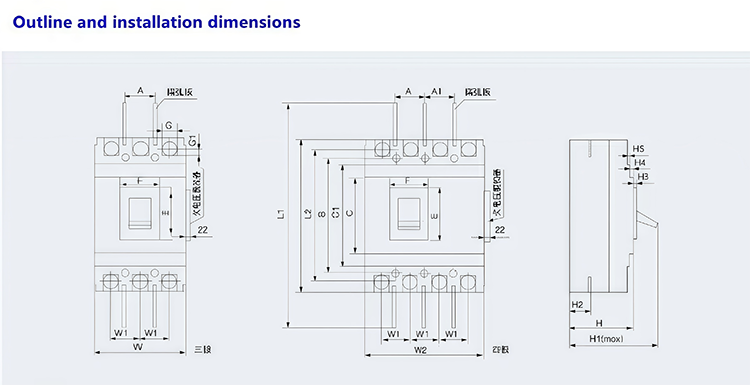

AC 4 Pole Molded Case Circuit Breaker 225A

< AC 4 Pole Molded Case Circuit Breaker 225A

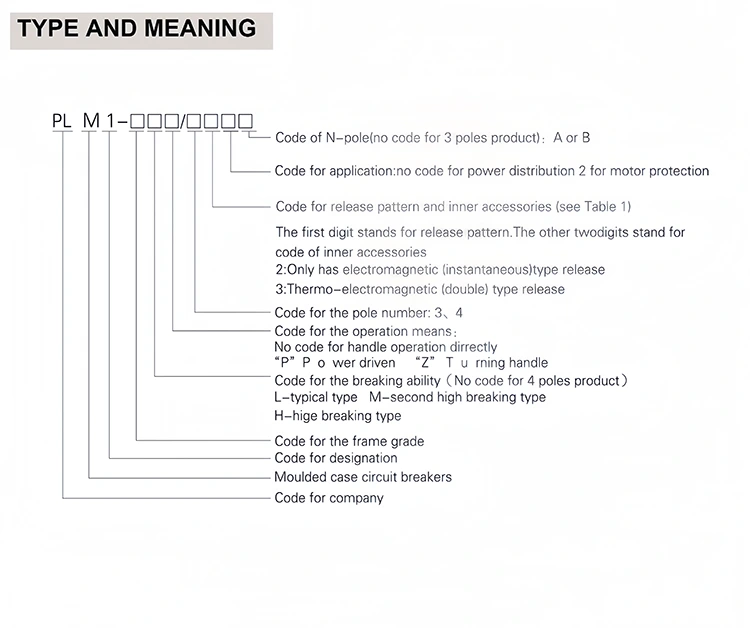

Specifikace produktu

Typ	Jmenovitý proud (A)	Číslo pólu	Jmenovité izolační napětí (V)	Jmenovité provozní napětí (V)	Maximální kapacita zkratového vypínání (KA)	Poskytuje zkratovou vypínací schopnost (KA)	Kategorie využití
PLM1-63L	(6),10,16,20,25,32,40,50,63	3	AC 500V	400V	25	18	A
PLM1-63M	(6),10,16,20,25,32,40,50,63		AC 500V		50	35
PLM1-100L	(10),16,20,25,32,40, 50,63,80,100		AC 690V		35	22
PLM1-100M					50	35
PLM1-100H					85	50
PLM1-225L	100,125,160,180,200,000	4			35	25
PLM1-225M					50	35
PLM1-225H					85	50
PLM1-400L	225,250,315,400				50	35
PLM1-400M	225,250,315,400				65	42
PLM1-630L	400 500 630				50	35
PLM1-630M					65	42
PLM1-630H					100	65
PLM1-800M	630 700 800	3			70	50
PLM1-800H	630 700 800				100	65
PLM1-1250	80 010 001 250				65	32.5
PLM1-1250	80 010 001 250				65	32.5

FAQ

Proč používat 4-pólový místo 3-pólového?

4pólový jistič odpojí všechny tři fázeanulový vodič současně. To je nezbytné pro:

Bezpečnost:Zajišťuje úplnou izolaci okruhu pro personál údržby.
Záložní napájecí systémy:Vyžadováno pro přenosové spínače (ATS), aby se zabránilo smyčce mezi nulou a zemí při přepínání mezi napájením ze sítě a generátoru.
Harmonické zmírnění:Chrání proti neutrálním proudům způsobeným nelineární zátěží (jako jsou VFD a počítače).

Jaké je jmenovité napětí?

TheAC 4pólový jistič 225Aje typicky dimenzován pro standardní průmyslová distribuční napětí, běžně podporuje400V až 690V ACsystémy. Přesné jmenovité provozní napětí (Ue) a izolační napětí (Ui) najdete na konkrétním štítku na jednotce.

Jaký je typ výletní jednotky?

Standardní modely využívají aTepelně-magnetická vypínací jednotka:

Tepelný:Poskytuje ochranu proti přetížení s inverzním časem pomocí bimetalového pásku.
Magnetický:Poskytuje okamžitou ochranu proti zkratu.

Poznámka: Pro přesnější nastavení mohou být k dispozici elektronické vypínací jednotky.

Jaká je vypínací schopnost?

Vypínací schopnost (Icu) se liší podle konkrétní varianty modelu, ale je navržena tak, aby zvládla významné poruchové proudy typické pro střední distribuci. TheAC 4pólový jistič 225Aobecně nabízí vypínací schopnost v rozsahu od25kA až 85kA(při 400 V), což zajišťuje, že dokáže bezpečně přerušit zkraty bez poškození.
