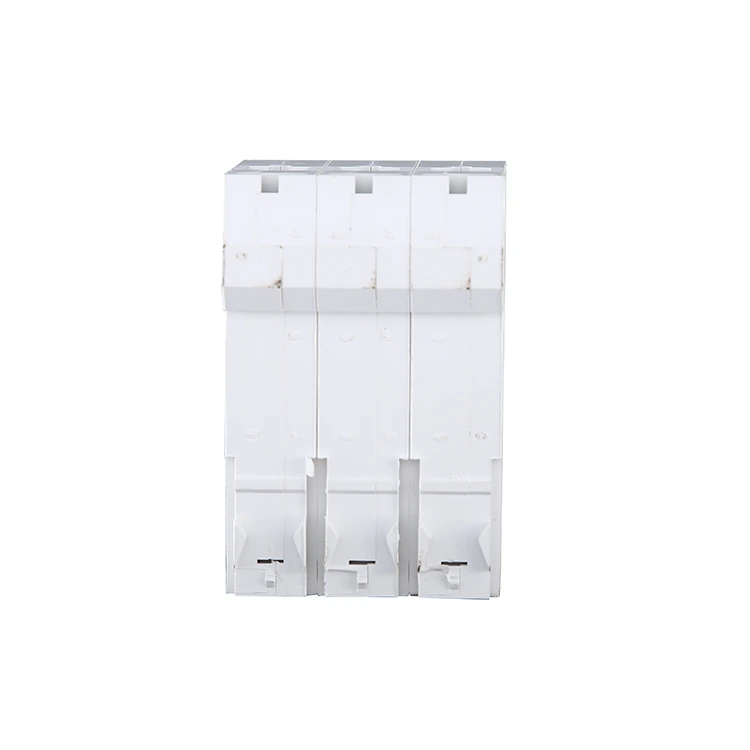

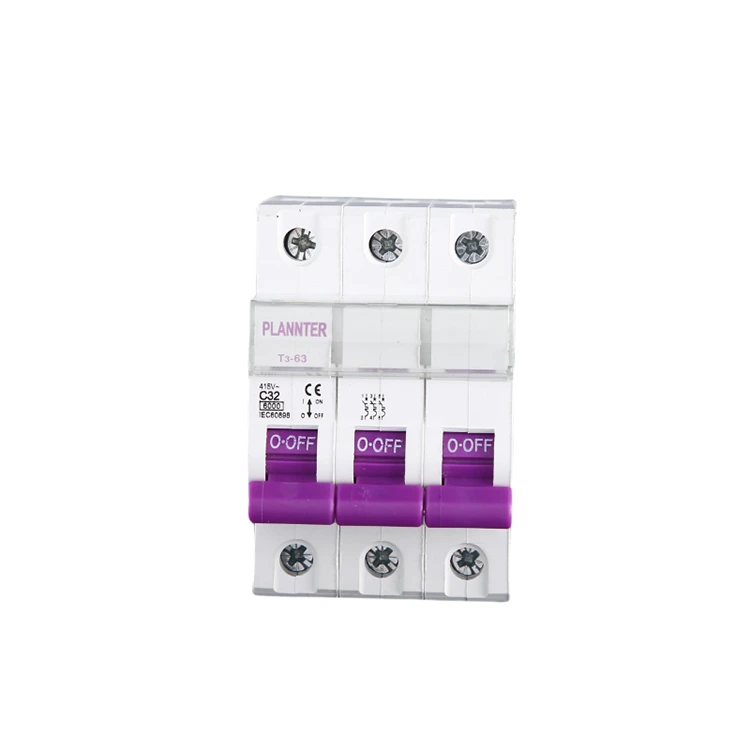

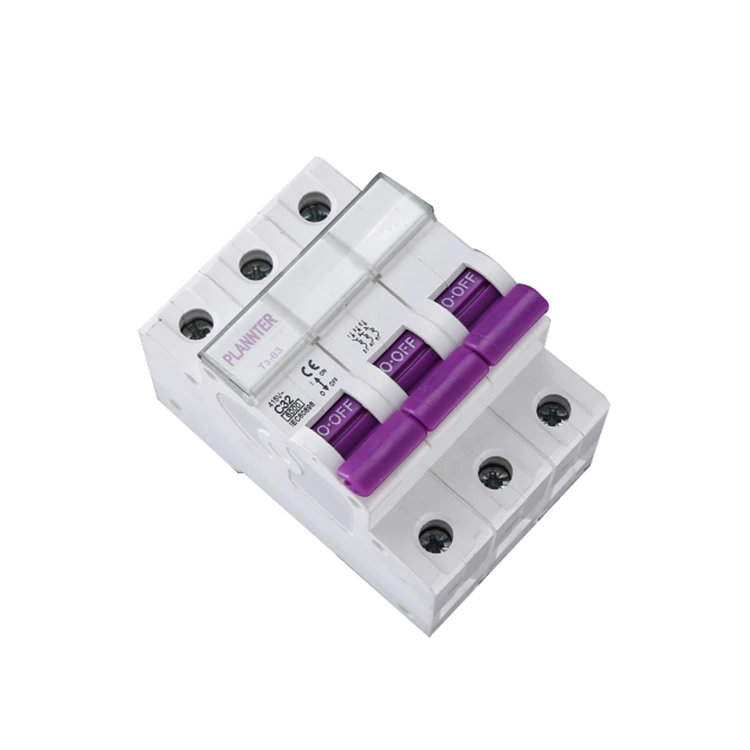

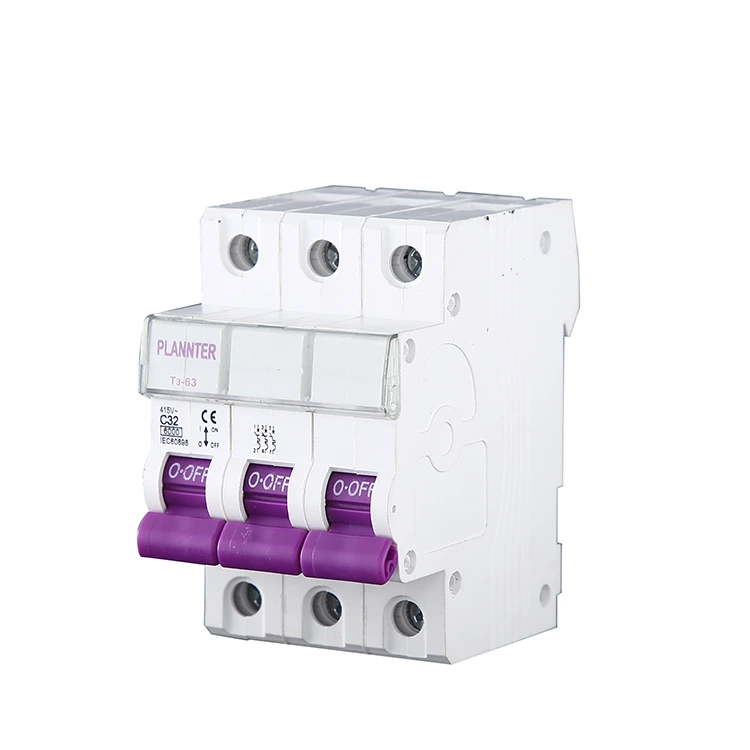

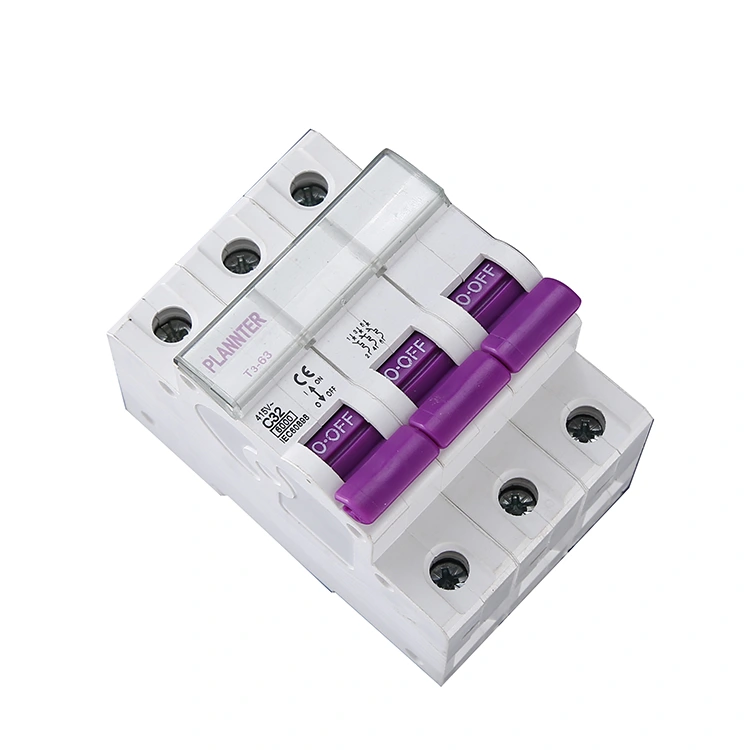

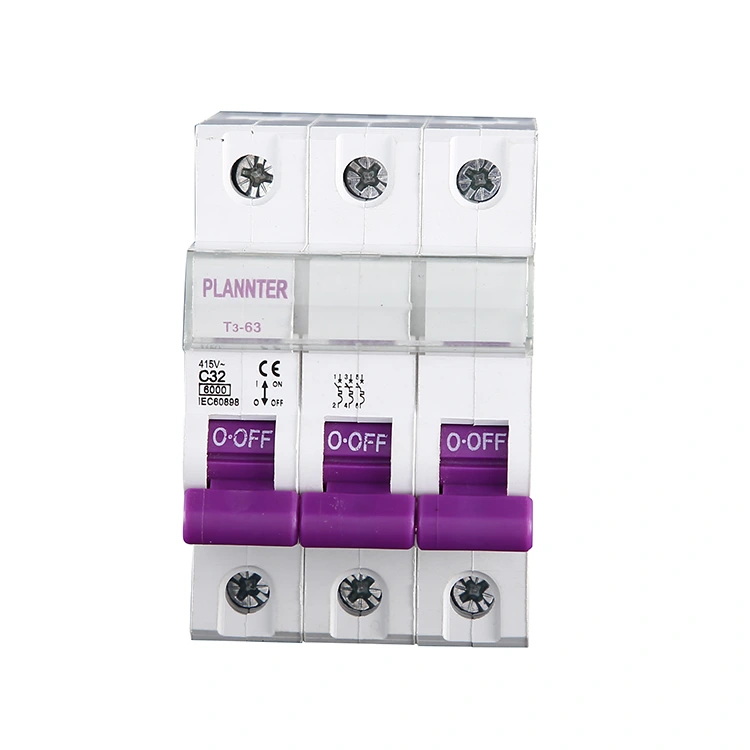

3pólový AC jistič

3 Pole AC Circuit Breaker patří do kategorie nízkonapěťových elektrických spotřebičů, široce používaných v průmyslových, komerčních a civilních oblastech, určených pro třífázové obvody, může být v aktuálních abnormalitách, jako je přetížení, zkratové podmínky automaticky přeruší obvod, pro ochranu zařízení a bezpečnosti personálu. Vyberte si PUGAO (Plannter Electric) jako výrobce a získejte cenu přímo z výroby.

Vlastnosti produktu

1. Třífázové synchronní řízení

Tento 3pólový AC jistič je schopen současně zapojit nebo odpojit třífázové elektrické vedení L1, L2 a L3. Pokud dojde k poruše v jakékoli jednotlivé fázi, zařízení spustí současné přerušení napájení ve všech třech fázích, čímž zabrání poškození zařízení způsobenému provozem ve stavu ztráty fáze.

2. Ochrana proti přetížení a zkratu

Ochrana proti přetížení: Využívá tepelného vypnutí k řešení podmínek trvalého nadměrného proudu.

Ochrana proti zkratu: Využívá magnetické vypínání k okamžitému přerušení vysokoproudých poruch.

Výběrem tohoto pokročilého produktu zajistíte komplexní bezpečnostní ochranu vašich elektrických obvodů.

3. Zvýšená bezpečnost provozu zařízení

Tento produkt zmírňuje rizika spojená s nevyvážeností třífázového napětí, chrání kritická zařízení – jako jsou motory a kompresory – a účinně snižuje náklady spojené s poškozením zařízení a prostoji.

4. Modulární návrh a instalace

Produkty PUGAO se vyznačují montáží na DIN lištu, která umožňuje bezproblémovou integraci do rozvodných skříní nebo ovládacích panelů. To usnadňuje efektivní dávkovou instalaci a údržbu v rámci inženýrských projektů.

Klíčové parametry a specifikace

Při nákupu nebo výběru produktu si můžete ověřit následující parametry 3-pólového AC jističe na základě vašich konkrétních požadavků projektu, nebo nás kontaktovat a vyvinout komplexní řešení na míru vašim potřebám.

Jmenovité napětí (Ue): Obvykle 380 V, 400 V nebo 415 V AC (pro třífázové systémy).

Jmenovitý proud (In): Běžná hodnocení zahrnují 16A, 32A a 63A; silnoproudé modely jsou k dispozici až do 100A nebo 125A.

Vypínací kapacita (Icn): Například 6kA nebo 10kA. Vzhledem k vyšším úrovním energie souvisejícím s třífázovým napájením se doporučuje upřednostnit specifikaci 10 kA, aby se zvýšila bezpečnostní redundance.

Vypínací křivka:

Typ C: Vhodné pro kancelářské budovy, osvětlovací systémy nebo obecné komerční rozvody elektrické energie.

Typ D: Speciálně navržený pro aplikace spouštění motoru, schopný vydržet okamžité zapínací proudy 10 až 14násobku jmenovitého proudu.

Opatření pro použití

1. Elektrické systémy jsou velmi složité. Z bezpečnostních důvodů by obsluhu a instalaci 3pólových AC jističů měli provádět kvalifikovaní technici. Například během provozu nejprve odpojte napájení na straně zátěže, poté odpojte sekundární a terciární stranu.

2. Během provozu přísně dodržujte provozní postupy. Pokud nastane jakákoli situace, která má vliv na normální provoz elektrického systému, okamžitě proveďte nouzová opatření.

3. Po úspěšné instalaci bude jistič fungovat normálně. Během provozu okamžitě sledujte aktuální údaje a provádějte pravidelné kontroly a údržbu.

Kdy je vyžadován 3pólový AC jistič?

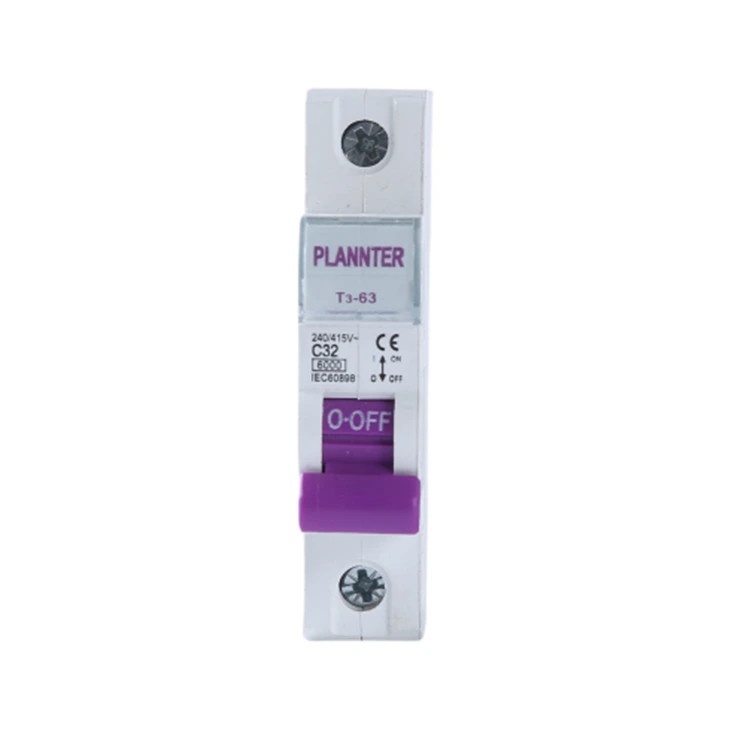

Jako profesionální výrobce a dodavatel nabízí PUGAO také 1-pólové (1P) a 2-pólové (2P) jističe; ale pokud jde o výběr produktu, vždy, když se jedná o třífázová elektrická zařízení nebo třífázové elektrické vedení, musí být použit 3pólový (3P) jistič. Níže uvádíme naše doporučení pro konkrétní scénáře:

1. Vybavení třífázového motoru

Příklady zahrnují průmyslové motory, vodní čerpadla, vzduchové kompresory atd.

Důvod:

Třífázové motory vyžadují současné napájení všech tří fází. Pokud dojde k přerušení pouze jedné fáze, zatímco ostatní zůstanou aktivní, motor bude pracovat ve stavu „ztráta fáze“; to nevyhnutelně vede k vyhoření motoru, což má za následek značné finanční ztráty.

2. Třífázové napájecí systémy

Příklady zahrnují tovární rozvodné systémy, komerční třífázové rozvody, třífázové rozvodné skříně atd.

Důvod:

Princip zde odráží principy kategorie zařízení uvedené výše: třífázové vedení musí být zapínáno a vypínáno synchronně. Pokud dojde k anomálii v jakékoli jednotlivé fázi, musí být celý obvod odpojen, aby byla zajištěna komplexní, synchronizovaná třífázová ochrana.

3. Vysoce výkonná průmyslová nebo komerční zařízení

Příklady zahrnují centrální klimatizační systémy, průmyslová topná zařízení, automatizované výrobní stroje atd.

Důvod:

Takové zařízení obvykle spotřebovává vysoký výkon a spoléhá na třífázové napájení; v důsledku toho vyžaduje stabilní a vyvážený třífázový proud, aby správně fungoval.

4. Další scénáře vyžadující ochranu před poškozením při ztrátě fáze

V projektech zahrnujících taková zařízení vytváří použití 1P nebo 2P jističů – spíše než 3P jednotky – riziko: pokud je jedna fáze přerušena, zatímco ostatní zůstávají pod napětím, zařízení bude pokračovat v provozu, i když v narušeném a abnormálním stavu.

Pro konkrétní návrh řešení a služby technické podpory prosím kontaktujte PUGAO.

FAQ

Otázka: Nabízí PUGAO služby přizpůsobení?

Odpověď: Ano, poskytujeme přizpůsobené služby. Jako čínský výrobce 3pólového střídavého jističe se 14letými odbornými zkušenostmi v továrně můžete přizpůsobit parametry, jako je jmenovitý proud, vypínací schopnost a způsob instalace, podle konkrétních potřeb.

Q: Jaké technické parametry musím vidět?

A: 1. Jmenovitý proud - musí odpovídat skutečnému pracovnímu proudu zátěže;

2. Jmenovité pracovní napětí - musí být stejné jako napěťová úroveň systému;

3. Zkratová vypínací schopnost - Musí být větší než očekávaný zkratový proud v místě instalace.
