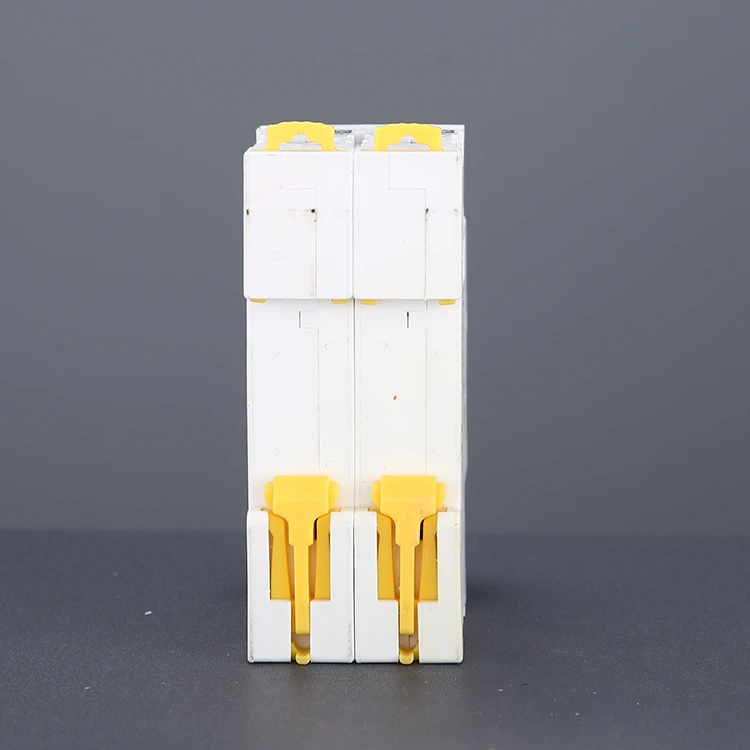

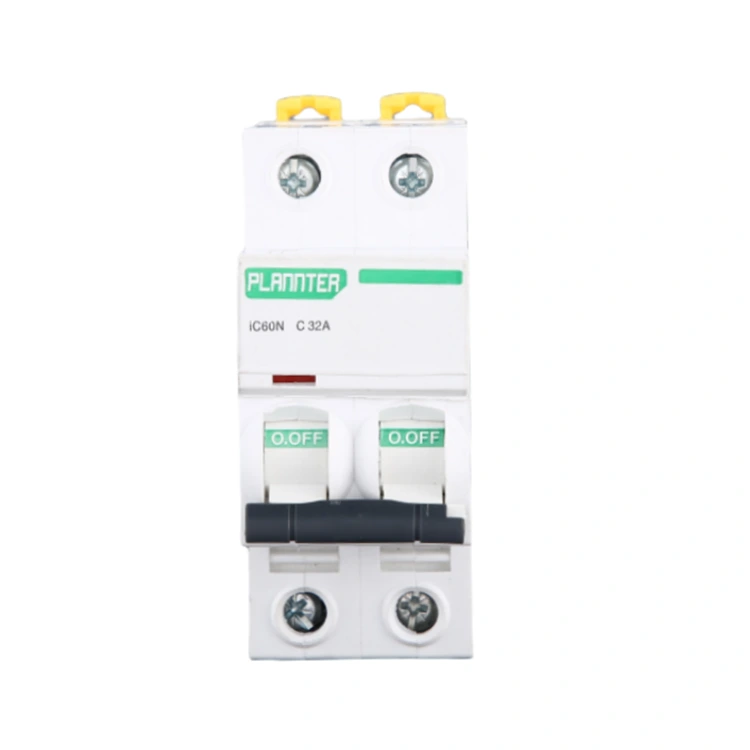

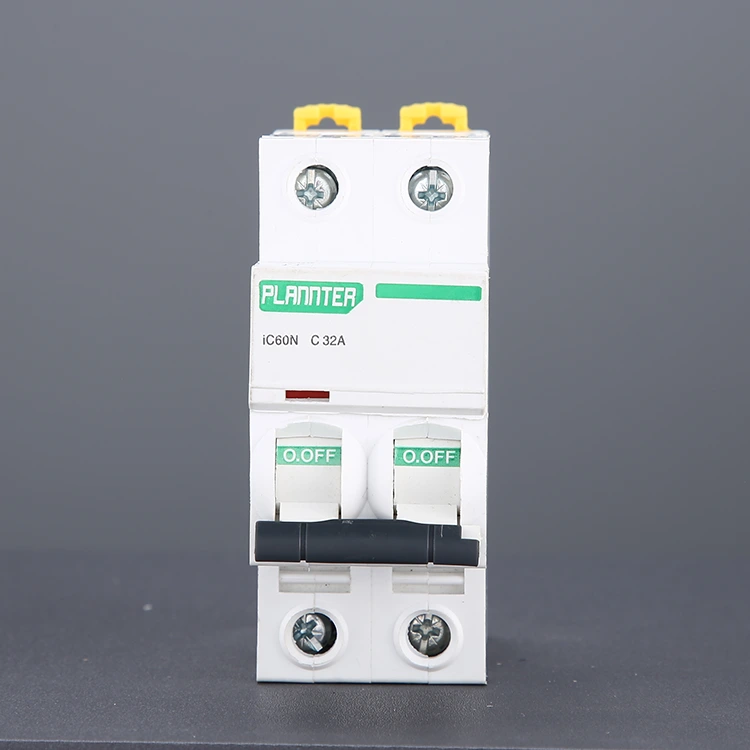

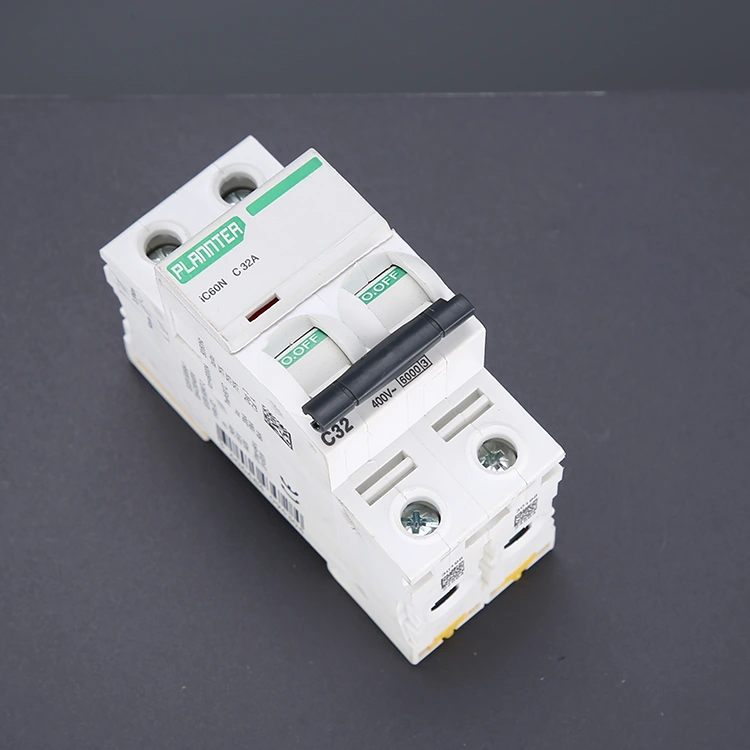

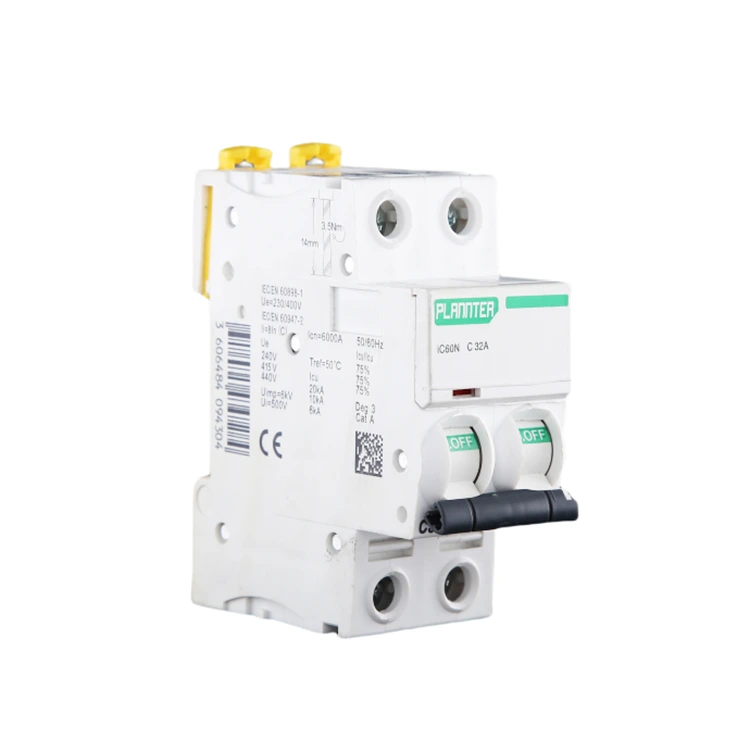

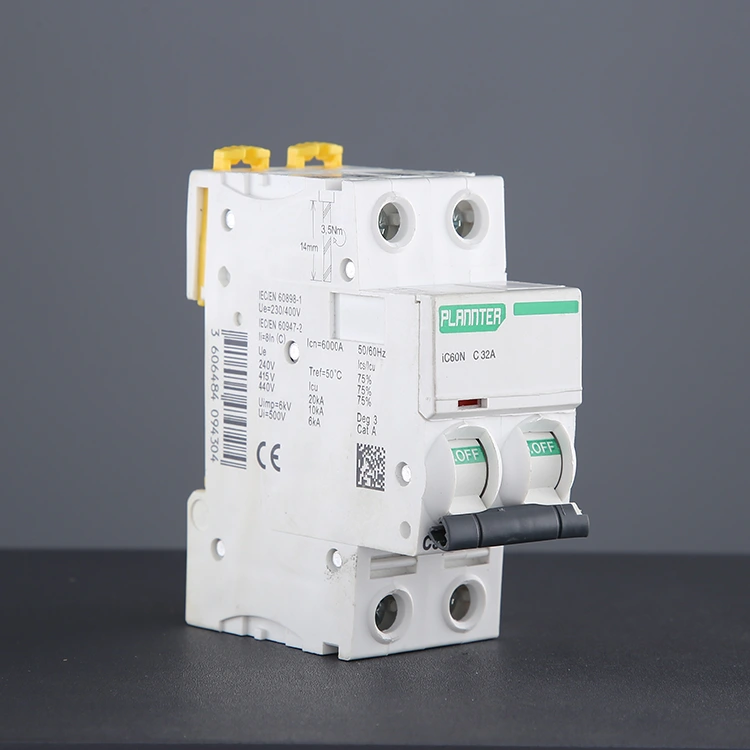

Miniaturní jistič pro montáž na lištu DIN

Na rozdíl od jednopólového jističe (1P), který odpojuje pouze požární vodič, 2pólový miniaturní jistič pro montáž na lištu DIN synchronně odpojí požární vodič a nulový vodič při vypnutí, čímž se zabrání riziku úrazu elektrickým proudem v důsledku elektrifikace nulového vodiče, což je vyšší bezpečnostní faktor. Proto je zvláště vhodný pro aplikace, které vyžadují kompletní ochranu před výpadkem proudu, jako jsou domácí klimatizace, ohřívače vody, hlavní vypínače rozvodů, malá energetická zařízení a podobně.

Proč je konstrukce lišty DIN průmyslovým standardem?

1. Modularita a flexibilita

Podobně jako při stavbě z bloků můžete na kolejnici vedle sebe namontovat více jističů, proudových chráničů, stykačů nebo relé.

Pokud okruh vyžaduje další větev, stačí jednoduše vložit nový jistič do volného prostoru na kolejnici – aniž byste museli vyměňovat celou rozvodnou desku.

2. Výjimečná účinnost instalace

Pro elektrikáře zabere instalace miniaturního jističe na DIN lištu pouhé sekundy. Ve srovnání s tradičními šroubovacími metodami se doba instalace zkrátí o více než 80 %.

3. Standardizace a zaměnitelnost

Dodržováním normy IEC 60898 jsou jističe PUGAO rozměrově plně kompatibilní se značkami jako ABB, Schneider Electric a Siemens. Pokud potřebujete vyměnit stávající zařízení, naše produkty slouží jako přímé náhrady.

4. Odvod tepla a údržba

Montáž na lištu zavěšuje jističe a vytváří za nimi mezeru pro cirkulaci vzduchu, která usnadňuje efektivní odvod tepla.

Pro údržbu stačí vyjmout konkrétní zařízení z kolejnice, čímž odpadá nutnost demontovat celý kryt skříně.

Montáž na DIN lištu vs. pevná montáž: Jaký je rozdíl?

Scénáře pro výběr montáže na lištu: Montáž na lištu je preferovanou volbou pro více než 90 % aplikací jističů.

● Standardní rozvodné krabice nebo skříně

● Situace vyžadující dávkovou instalaci (inženýrské projekty)

● Případy, kdy může být v budoucnu vyžadována údržba nebo rozšíření

● Rezidenční, komerční a většina průmyslových distribučních systémů

Funkce

Ochrana proti přetížení: Když zátěžový proud překročí jmenovitou hodnotu po dlouhou dobu, bimetal uvnitř MCB se ohne teplem, spustí se mechanický mechanismus a přeruší obvod, čímž se zabrání přehřátí vedení a způsobení požáru.

Ochrana proti zkratu: Když dojde ke zkratu ve vedení a proud okamžitě vzroste, elektromagnetický úderník rychle vygeneruje silnou magnetickou sílu a zatlačí na spojovací mechanismus, aby odpojil kontakty, čímž dojde k vypnutí v milisekundách.

Úplná izolace: Během údržby nebo generální opravy může ruční ovládání jističe současně odpojit požární vedení a nulové vedení, čímž se zajistí, že zařízení nebude elektrifikováno a bude zajištěna bezpečnost obsluhy.

Duální monitorování: Tento miniaturní jistič pro montáž na lištu DIN může v reálném čase monitorovat aktuální stav požárního vedení a nulového vedení a okamžitě provést ochrannou akci, jakmile dojde k jakékoli abnormalitě na kterémkoli vedení.

Jak správně nainstalovat jistič na lištu DIN?

Součástí dodávky vašeho produktu, PUGAO poskytuje komplexní průvodce instalací a údržbou; pokud narazíte na nějaké problémy, neváhejte kontaktovat náš tým poprodejní technické podpory. Protože konstrukce na lištu DIN zjednodušuje proces instalace, můžeme také nabídnout doporučení založená na standardních instalačních postupech.

Krok 1: Odpojte zdroj napájení

Před prováděním jakýchkoliv operací je bezpodmínečně nutné odpojit hlavní napájení rozvodné skříně. Pomocí multimetru nebo zkoušečky napětí zkontrolujte vstupní svorky; pokračujte v práci až po potvrzení, že není přítomno žádné napětí. Doporučujeme nosit izolované rukavice a ochranné brýle.

Krok 2: Zkontrolujte instalační prostředí

Ověřte, že je v rozvodné skříni nainstalována standardní 35mm lišta DIN. Zajistěte dostatečný volný prostor pro usnadnění odvodu tepla a budoucí údržby a ujistěte se, že kolejnice je bezpečně upevněna bez jakékoli vůle.

Krok 3: Namontujte jistič na kolejnici

Vyrovnejte horní sponu jističe s lištou DIN a poté zatlačte dolů, dokud spodní spona automaticky nezapadne na místo. Zařízení musí být bezpečně upevněno a nesmí se viklat.

Modulární konstrukce umožňuje instalaci více jističů vedle sebe.

Krok 4: Připojte napájecí a zátěžové vedení

Standardní konfigurace zapojení zahrnuje připojení napájecího vstupu k horním svorkám a výstupu zátěže ke spodním svorkám. Použijte vodiče, které splňují specifikovaný jmenovitý proud (např. pro 32A jistič se doporučuje průřez vodiče ≥4 mm²). Pevně ​​utáhněte šrouby svorek, abyste zabránili uvolnění spojení nebo přehřátí.

Krok 5: Ověřte stav zapojení a instalace

Ujistěte se, že všechny kabelové spoje jsou bezpečné a že nejsou odkryté žádné holé dráty. Zkontrolujte polaritu a sled fází – to je zvláště důležité pro třífázové systémy. Ujistěte se, že vypínač jističe je v poloze "OFF" (odpojeno).

Krok 6: Testování při zapnutí

Po obnovení hlavního napájení přepněte jistič do polohy "ON", abyste otestovali správnou funkci. Zkontrolujte, zda se nevyskytují abnormální zvuky, známky přehřátí nebo neočekávané vypnutí.

FAQ

1. Jste obchodní společnost nebo výrobce?

Jsme profesionální továrna s 10letou zkušeností s miniaturním jističem pro montáž na DIN lištu.

2. Přijímáte přizpůsobené služby?

Poskytujeme služby OEM / ODM, můžeme na produkty vytisknout logo vaší značky. Profesionální technický a cenový tým může poskytnout uspokojivá řešení podle vašich výkresů a požadavků na parametry.
