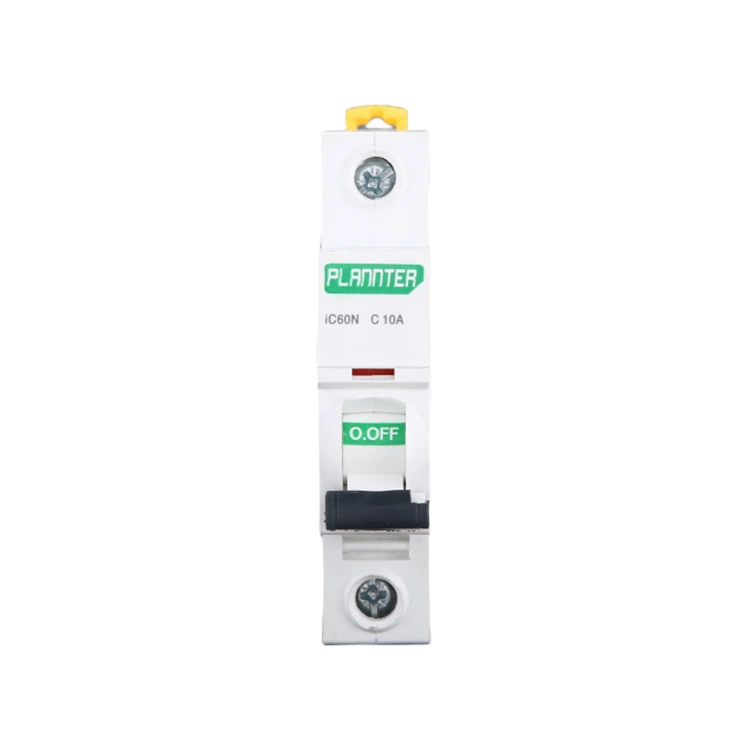

Střídavý vysokoproudý miniaturní jistič

Nejběžnějším typem domácího jističe je jednopólový střídavý vysokoproudý miniaturní jistič, který se skládá z jednoho požárního vodiče a jednoho nulového vodiče a je namontován na domácím elektrickém panelu pro monitorování a ovládání proudu v rámci jednoho vodiče. Chrání jeden vodič před přetížením a zkratem. V případě přetížení nebo zkratu se jistič vypne a automaticky přeruší napájení. Může chránit elektrická zařízení před elektrickými požáry.

Naše technologie

Zvládání vysokých proudů klade nesmírné nároky na mechanickou konstrukci a materiály výrobku. Společnost PUGAO, která čerpá z více než desetiletých zkušeností v oblasti výroby, zavedla technické optimalizace a upgrady, aby zajistila, že naše střídavé vysokoproudé miniaturní jističe jsou dokonale přizpůsobeny požadavkům aplikací v reálném světě.

1. Zesílené, celoměděné vnitřní součásti

Čím vyšší je proud, tím větší je teplo generované vnitřním odporem. Všechny naše vnitřní vodivé můstky a cívky jsou vyrobeny z vysoce čisté elektrolytické mědi s tloušťkou zvětšenou o 30 % ve srovnání se standardními modely, čímž udržují nárůst teploty v bezpečných mezích.

2. Vysoká vypínací kapacita jako standard

Silnoproudé obvody jsou obvykle umístěny na předním konci elektrického systému. V případě zkratu může být potenciální poruchový proud extrémně vysoký. Vysokoproudé řady PUGAO jsou standardně dodávány s vypínací schopností 10 kA, což zajišťuje, že pouzdro zůstane neporušené – bez prasknutí – během vážných poruchových událostí, čímž je chráněn rozvodný panel.

3. Velké kontakty ze stříbrné slitiny

Aby se zabránilo kontaktnímu svařování při velkém zatížení, používáme kontakty ze slitiny stříbra s výrazně větší plochou. Tento materiál se může pochlubit nejen vynikající elektrickou vodivostí, ale také si udržuje trvale nízký přechodový odpor, a to i při častých spínacích operacích s vysokými proudy.

Scénáře základních aplikací

Pro jakoukoli aplikaci vyžadující vysokou výkonovou kapacitu – zejména tam, kde je prioritou minimalizace půdorysu v rozvodných skříních – důrazně doporučujeme zvolit naše střídavé vysokoproudé miniaturní jističe. To platí zejména pro následující scénáře:

Ochrana hlavního příchozího vedení: Hlavní vypínač pro velké vily, maloobchody a restaurace. Vzhledem k tomu, že kombinovaný odběr proudu všech domácích spotřebičů může přesáhnout 63A, je vyžadován hlavní jistič 80A nebo 100A.

Průmyslová energetická zařízení: Vysoce výkonné motory, vzduchové kompresory a vstřikovací stroje. Tato zařízení se vyznačují vysokými zapínacími proudy při spuštění a vysokými provozními proudy během provozu, což obvykle vyžaduje vysokoproudý jistič s vypínací křivkou typu D.

Nové nabíjecí stanice energetických vozidel: Vysoce výkonné stejnosměrné a střídavé nabíjecí baterie, kde se výstupní proud často pohybuje mezi 80A a 125A.

datová centra: Ochrana pro serverové skříně řádkové distribuční jednotky (RDU), vyžadující možnosti instalace s vysokou hustotou v kombinaci s kapacitou zvládnout vysoké proudy.

FV systémy a systémy skladování energie: Ochrana slučovače na výstupním stupni výkonových měničů.

Rozdíl mezi 2pólovým střídavým jističem a 1pólovým jističem

FAQ

1. Přijímáte přizpůsobené služby?

Poskytujeme služby OEM/ODM a můžeme vytisknout logo vaší značky na střídavý vysokoproudý miniaturní jistič. Můžeme také poskytnout uspokojivá řešení podle vašich výkresů a požadavků na parametry.

2. Jaké jsou vaše platební podmínky?

30 % předplaceno bankovním převodem, 70 % zaplaceno před odesláním. Western Union a akreditiv jsou také přijatelné.

3. Proč se zdá, že šířka silnoproudého jističe je stejná jako u standardního?

Právě v tom spočívá jeho vynalézavost. Zachovává si standardní modulární šířku 18 mm, což umožňuje bezproblémovou montáž na standardní lištu DIN. Jeho vnitřek je však vybaven izolačními materiály vyšší specifikace a specializovaným designem kanálů pro odvod tepla, který účinně řídí teplo generované vysokým energetickým zatížením.

4. Jsou kladeny nějaké zvláštní požadavky při instalaci silnoproudého jističe?

Točivý moment je klíčovým faktorem. Pro proudy kolem 100A mohou i mírně uvolněné šrouby svorek generovat dostatek tepla k roztavení plastového pouzdra během velmi krátké doby. PUGAO doporučuje používat profesionální momentový klíč a pravidelně kontrolovat těsnost kabelových spojů.
