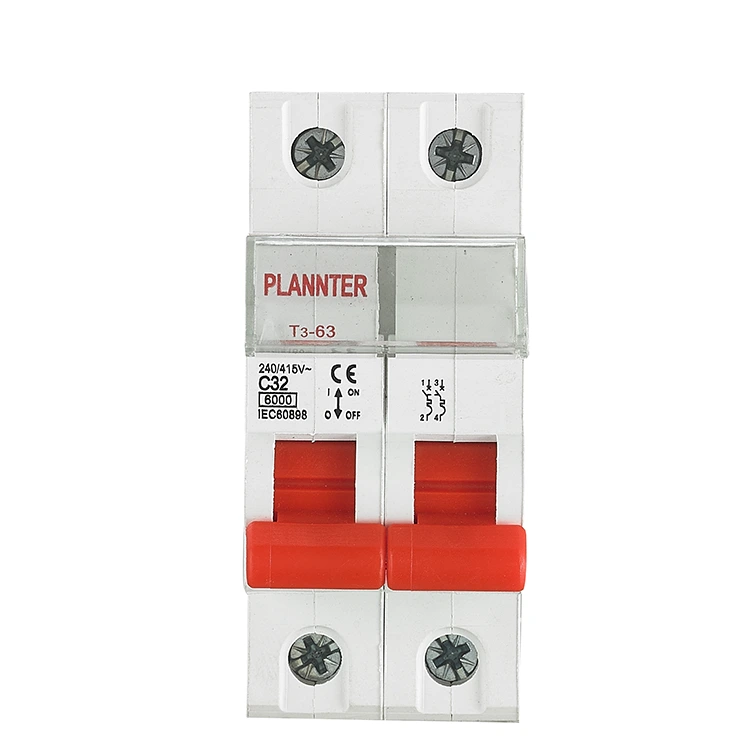

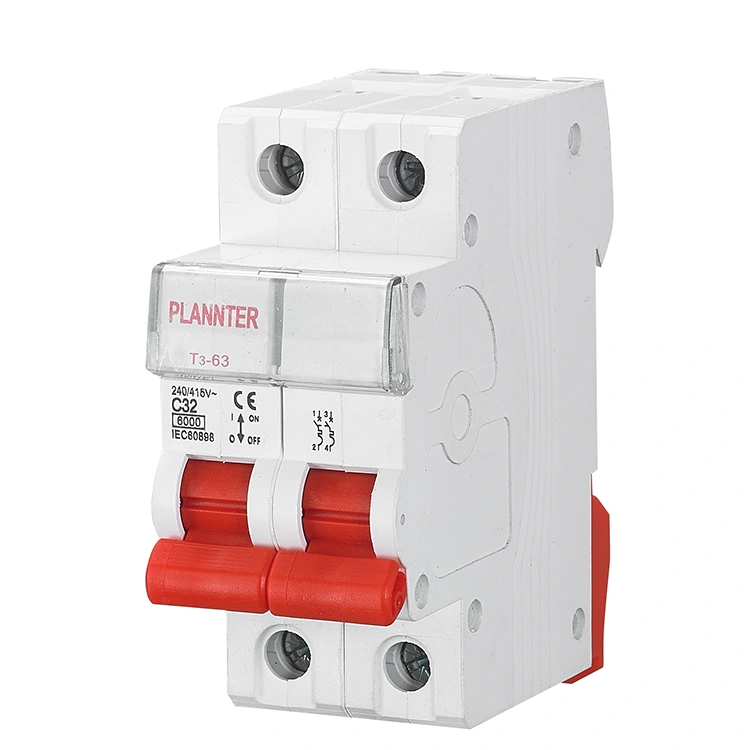

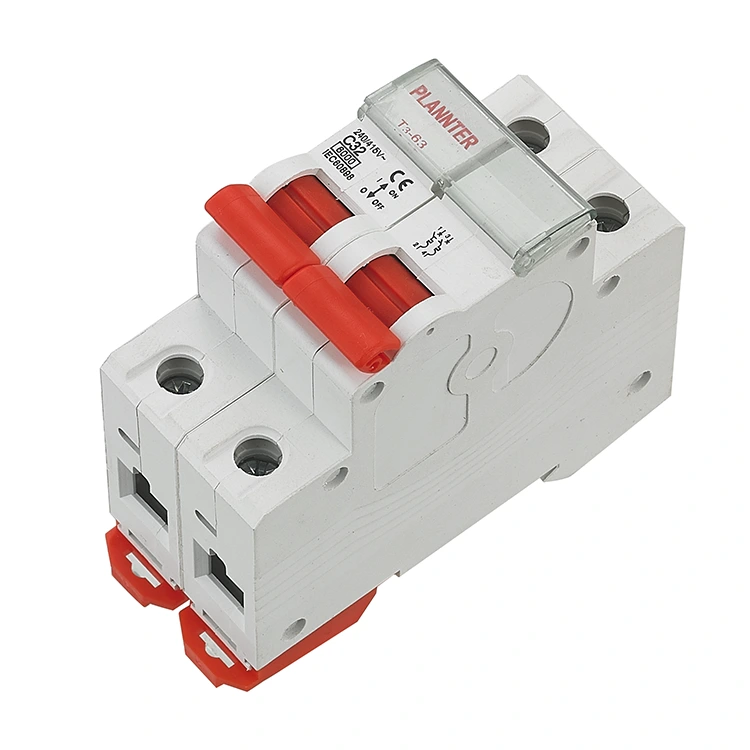

Měděný miniaturní jistič MCB

Měděný miniaturní jistič MCB je nízkonapěťový stejnosměrný miniaturní jistič (MCB), který chrání obvody před zkraty a přetěžovacími proudy. Má jmenovitý proud 2P, 32A a spouštěcí křivku typu C. Jmenovitá zkratová vypínací schopnost je až 6 kA a má mechanickou životnost až 10 000 cyklů. Lze jej namontovat na DIN lištu. Vhodné pro stejnosměrné obvody, jako je průmyslové řízení a automatizace, doprava, obnovitelné zdroje energie atd.

Které součásti měděného miniaturního jističe (MCB) využívají měď?

Při navrhování a výrobě měděných MCB používá PUGAO vysoce kvalitní měděné materiály ve třech kritických oblastech:

1. Kontakty:

Toto je nejkritičtější součást; využívá stříbro-oxid cínu, slitiny stříbra-oxid kadmia nebo měděné kompozitní materiály na bázi stříbra.

Funkce: Při přerušení vysokých proudů generují kontakty elektrický oblouk. Slitiny mědi a stříbra se vyznačují vysokou tepelnou odolností a odolností proti ablaci, což zajišťuje, že se kontakty po opakovaném vypínání nesvaří.

2. Magnetická spouštěcí jednotka:

Elektromagnetická cívka umístěná uvnitř MCB – která plní funkci ochrany proti zkratu – je navinuta pomocí smaltovaného měděného drátu.

Funkce: Měděný drát se vyznačuje nízkým elektrickým odporem a generuje minimální teplo; dále umožňuje generování přesnějšího magnetického pole, čímž zajišťuje okamžitou magnetickou přitažlivost a vypnutí v případě zkratu.

3. Terminály a přípojnice:

Kovové součásti umístěné na vstupních a výstupních portech produktu jsou vyrobeny z červené mědi (čistá měď) nebo mosazi. Funkce: To zajišťuje extrémně nízký přechodový odpor po připojení kabeláže, což zabraňuje přehřátí komponent a roztavení krytu - riziko spojené s prodlouženým tokem vysokých proudů.

Měď vs. železo/hliník: Důležitost pro MCB

Funkce

1. Ochrana obvodu, vyhýbání se bezpečnostním rizikům

Pokud během provozu střídavého obvodu dojde k přetížení proudu v důsledku poruchy zařízení, stárnutí vedení, vysokého zatížení nebo zkratu generuje okamžitý vysoký proud, může to vést k popálení zařízení, požáru obvodu a dalším vážným následkům. Tento měděný miniaturní jistič MCB může sledovat aktuální změnu v reálném čase, a když se proud změní, PUGAO může sledovat aktuální změnu v reálném čase. když proud překročí jmenovitou hodnotu, vnitřní odpojovací mechanismus bude jednat rychle a současně přeruší požární vodič a nulový vodič, zcela přeruší napájení, čímž se minimalizuje bezpečnostní riziko.

2. Zcela izolujte napájecí zdroj, zvyšte bezpečnost provozu

Při údržbě obvodu, výměně zařízení nebo každodenní údržbě je nutné zajistit, aby byl obvod zcela izolován od napájení, aby nedošlo k úrazu elektrickým proudem. Miniaturní jistič PUGAO Copper MCB je navržen tak, aby zabránil náhodnému spuštění a je vybaven jasným indikátorem stavu zapnuto-vypnuto, který umožňuje obsluze intuitivně určit, zda je okruh otevřený nebo ne, a tím dále zvyšuje bezpečnostní faktor provozu.

3. Adaptabilní na jednofázové vysokovýkonové zátěže, stabilní napájení

Například domácí spotřebiče s vysokým výkonem (klimatizace, elektrické ohřívače vody), komerční osvětlovací systémy, průmyslová jednofázová zařízení atd. vyžadují spolehlivá zařízení na ochranu obvodu, aby byl zajištěn stabilní provoz. Má široký rozsah jmenovitých proudů pro aplikace v rozsahu od 6A do 63A. Měděný miniaturní jistič MCB je k dispozici v širokém rozsahu jmenovitých proudů od 6A do 63A. Disponuje širokým rozsahem jmenovitých proudů od 6A do 63A, které lze flexibilně volit podle potřeby zátěže, a to nejen tak, aby vyhovovaly aktuální poptávce vysoce výkonných zařízení, ale také pro včasné odpojení obvodu při výskytu abnormality, pro zajištění stabilního provozu zařízení a pro minimalizaci přerušení výroby nebo životnosti v důsledku poruchy obvodu.

Jak identifikovat originální měděný miniaturní jistič (MCB)?

Celoměděná řada MCB od PUGAO jako značka podpořená více než deseti lety odborných znalostí nabízí více než jen slovní ujištění ohledně materiálů; poskytujeme odborné poradenství během procesu výběru produktů a dodáváme společně s našimi produkty komplexní testovací certifikáty. Můžete ověřit, zda MCB splňuje požadované specifikace pro „celoměď“, prozkoumáním následujících klíčových charakteristik:

Breaking Capacity: Jističe schopné dosáhnout vypínací kapacity 6 kA nebo 10 kA musí používat vysoce kvalitní vnitřní měděné součásti, aby vydržely nesmírnou energii generovanou během zkratu.

Hmotnost produktu: U jednotek se stejnými specifikacemi budou jističe s celoměděnými vnitřními součástmi na dotek znatelně těžší.

Normy pro zvýšení teploty: Shoda s normou IEC 60898-1 – která ukládá přísné limity pro nárůst teploty – vyžaduje výhradní použití celoměděných vnitřních součástí.

FAQ

Otázka: Proč jsou měděné MCB dražší než standardní MCB?

Odpověď: Cena mědi je více než třikrát vyšší než cena hliníku a více než pětkrát vyšší než cena železa. Poplatek, který zaplatíte, pokrývá ujištění, že jistič v kritických okamžicích neselže, stejně jako přidanou bezpečnostní rezervu potřebnou k zabránění požáru.

Otázka: Jsou všechny jističe PUGAO vyrobeny z mědi?

A: Ano. Pro celou naši produktovou řadu používá PUGAO měď nebo slitiny mědi pro všechny vodivé součásti jádra, což zajišťuje plnou shodu s mezinárodní normou IEC 60898.

Otázka: Jsou měděné MCB vhodné pro domácí použití?

A: Rozhodně. Ačkoli elektrické proudy v domácnosti nejsou obvykle příliš vysoké, elektroinstalace je často ukryta ve zdech; pokud se jistič přehřeje nebo zkrat zažehne požár, následky by mohly být katastrofální. Používání měděných jističů představuje nejvyšší úroveň odpovědnosti, kterou můžete převzít za bezpečnost své rodiny.
