Vzduchový spínač

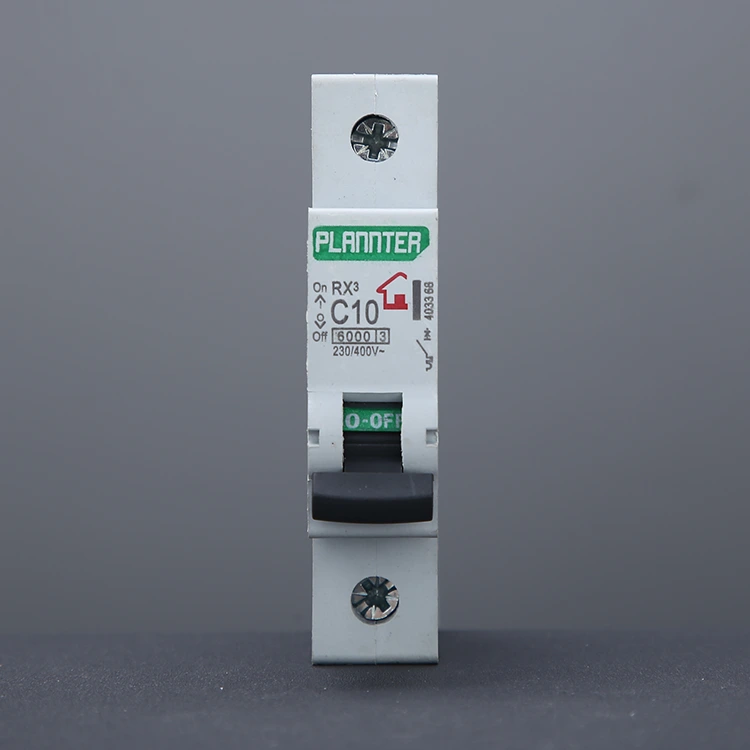

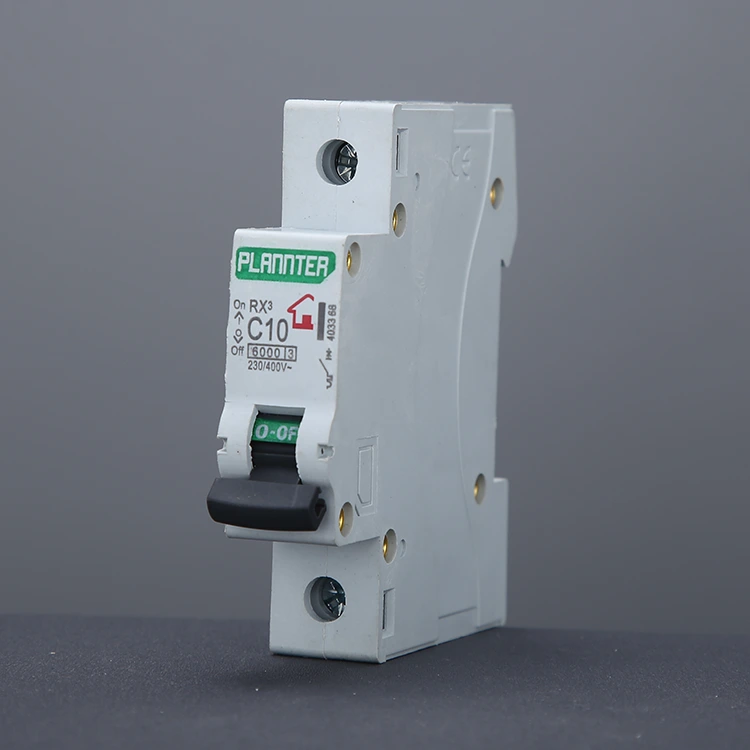

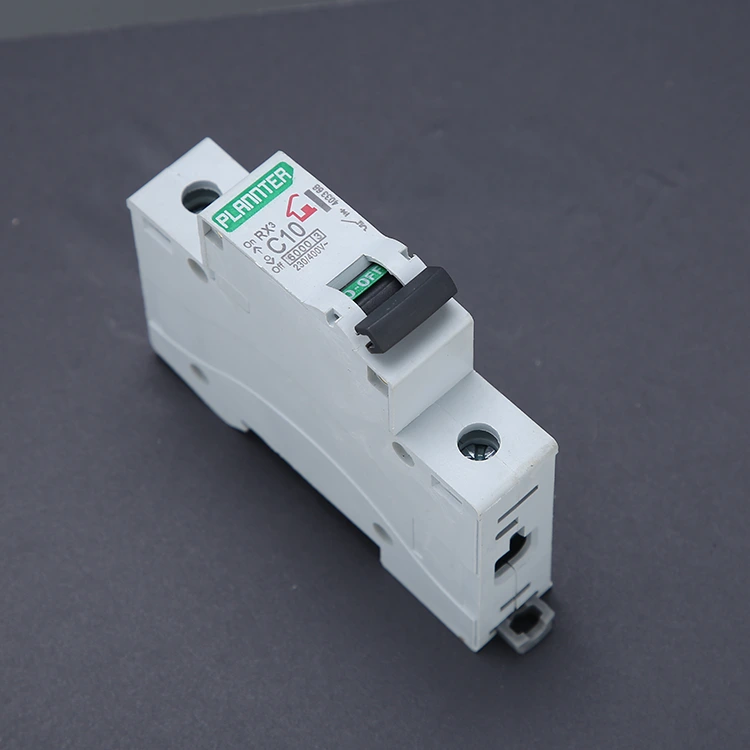

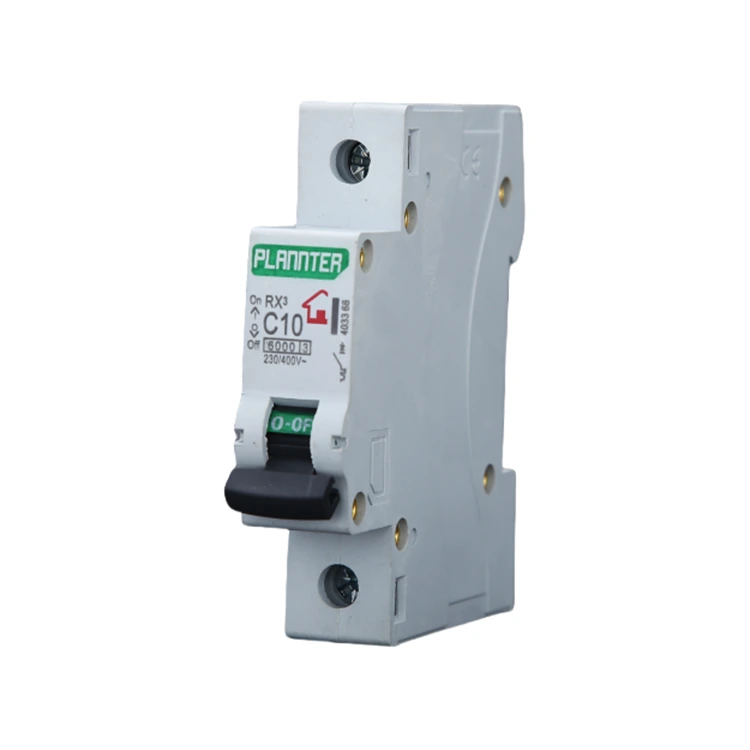

PUGAO (Plannter Electric) je profesionální výrobce a dodavatel v Číně. Objem našeho Air-Switch Circuit Breaker (MCB) je pouze 1/3 tradičních produktů (standardní 1P šířka 18 mm), podporuje montáž na lištu, dobu výměny lze ovládat do 2 minut a průhledný kryt je vhodný pro odstraňování problémů. Bezpečnostní výkon, s tepelným spouštěním proti přetížení a dvojitou ochranou proti zkratu s magnetickým spouštěním, technologie zhášení oblouku vydrží obnovovací napětí 400 V, doba zhášení oblouku <0,1 sekundy.

Široká přizpůsobivost, vzduchový vypínač je vhodný pro prostředí -5°C až 40°C. Ekonomické výhody demonstruje životnost 10 000 operací při o 40 % nižších nákladech než pojistkové systémy. Aplikace zahrnují ochranu domácích a průmyslových obvodů, kde se výběr musí zaměřit na jmenovitý proud (6A-125A), vypínací schopnost (6kA pro domácnost, ≥10kA pro průmysl).

Co je to vzduchový spínač?

Air-Switch Circuit Breaker je zařízení na ochranu obvodu, které využívá vzduch jako médium pro zhášení oblouku. Je navržen tak, aby automaticky přerušil napájení v případě přetížení nebo zkratu, čímž byla zajištěna bezpečnost kabeláže i zařízení.

Když spínač přeruší tok vysokého proudu, vytvoří se mezi kontakty intenzivní elektrický oblouk o vysoké teplotě. Pokud tento oblouk rychle nezhasne, může spálit spínač nebo dokonce způsobit požár.

Vzduchový spínač má speciálně navrženou vnitřní zhášecí komoru oblouku. Když je oblouk generován, je vháněn do této komory, kde je rozdělen na četné menší oblouky a rychle ochlazován okolním vzduchem, což vede k uhašení oblouku.

Aplikace

1. Ochrana domácích spotřebičů: miniaturní jističe jsou široce používány v klimatizačních zařízeních, pračkách a dalších domácích spotřebičích k zajištění bezpečnosti elektrické energie v domácnosti. Chraňte zařízení a osobní bezpečnost.

2. Průmyslové aplikace: Air-Switch Circuit Breakers jsou velmi důležité v průmyslové automatizaci, energetických systémech a komunikačních zařízeních, ochraně proti přetížení a zkratu, které mohou zajistit stabilní provoz i ve složitých elektrických systémech.

Výhoda

Dobrý bezpečnostní výkon: PUGAO má svůj vlastní technický tým a využívá pokročilou elektronickou řídicí technologii, která má funkci super bezpečnostní ochrany a může automaticky přerušit napájení, když je elektřina abnormální, čímž účinně předchází požáru a jiným nehodám.

Snadná instalace a údržba: Kompaktní a pohodlný, ať už jde o instalaci nového zařízení nebo generální opravu obvodů, je snadný a rychlý pro každodenní údržbu a výměnu.

Silná použitelnost: Air-Switch Circuit Breakers lze přizpůsobit podle potřeb různých elektrických systémů, včetně parametrů specifikace, značek atd.

Doporučení k použití

1. Vyberte správný jmenovitý proud

Jmenovitý proud vzduchového vypínače by měl být ≥ 1,2 až 1,5 násobek skutečného zatěžovacího proudu. Výběr příliš nízkého hodnocení může vést k častému vypínání, zatímco výběr příliš vysokého omezuje citlivost ochrany. Uveďte prosím konkrétní detaily svého projektu a PUGAO posoudí vaše požadavky a doporučí vhodné řešení.

2. Vyberte vhodnou vypínací křivku podle zatížení

Typ B: Světelné a odporové zátěže

Typ C: Zařízení pro všeobecné použití, elektrické zásuvky a malé motory

Typ D: Zařízení s vysokými zapínacími proudy a velkými motory

Pokud si nejste jisti, upřednostněte výběr C-Curve, protože nabízí největší všestrannost.

3. Správná instalace

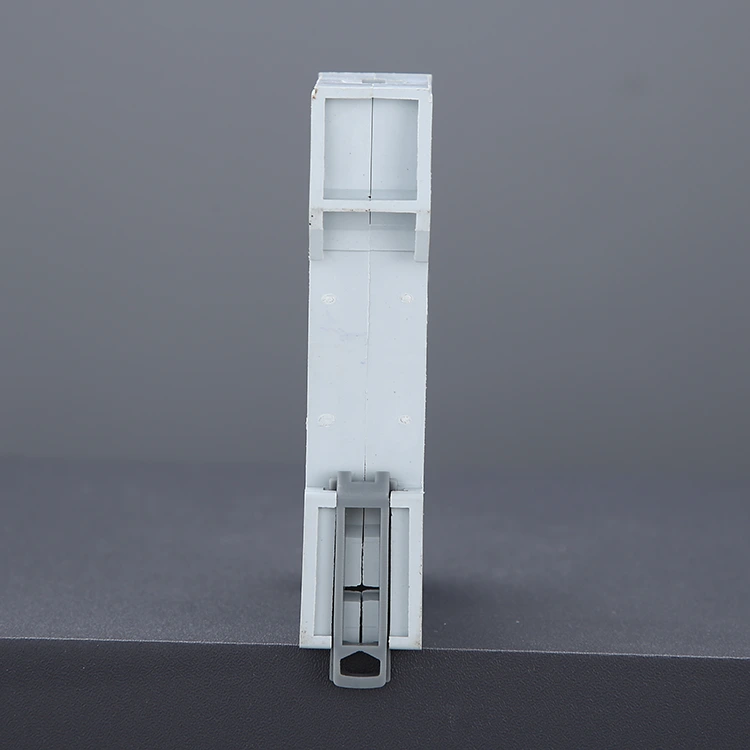

Při instalaci ACB musí být namontován na standardní DIN lištu. Kabelové svorky musí být bezpečně utaženy, aby nedošlo k uvolnění a následnému přehřátí. Použijte vodiče, které splňují specifikované požadavky na průřez (např. pro jmenovitý proud 32A se doporučuje průřez vodiče ≥ 4 mm²).

Doporučené prostředí pro instalaci: Instalujte do suché, dobře větrané rozvodné skříně. Nevystavujte se vysokým teplotám, vlhkosti nebo korozivnímu prostředí; v případě potřeby nainstalujte další ochranný kryt.

4. Vyhněte se dlouhodobému provozu při plném zatížení

Doporučuje se udržovat skutečný provozní proud v rozmezí 70 %–80 % jmenovité hodnoty. Delší provoz při plné zátěži může vést k nadměrnému nárůstu teploty a zkrácení životnosti.

Běžné chyby a odstraňování problémů

Závady na vzduchových spínačích jsou obvykle způsobeny přetížením, špatným zapojením nebo nevhodným výběrem produktu. Zajištěním správného výběru produktu, správné instalace a pravidelných kontrol lze účinně předejít více než 90 % potenciálních problémů.

Spolu s dodávkou vašeho produktu poskytujeme komplexní doporučení týkající se instalace, použití a údržby; následující seznam běžných problémů slouží jako užitečný odkaz.

1. Časté vypínání

Příznak: Po určité době provozu spotřebičů s vysokým výkonem se jistič automaticky vypne a spínač je na dotek znatelně teplý.

příčiny:

Nadměrné zatížení: Celkový proud odebíraný spotřebiči pracujícími v obvodu překračuje jmenovitou proudovou kapacitu jističe.

Vysoká okolní teplota: Špatný odvod tepla v rozvodné skříni způsobuje předčasné sepnutí součástí vnitřního tepelného snímání jističe.

Řešení: Snižte počet spotřebičů s vysokým výkonem připojených ke stejnému okruhu, aby se rozložila zátěž.

Pokud je zátěž skutečně nezbytná a stávající specifikace zapojení to umožňují, upgradujte na jistič s vyšším jmenovitým proudem.

2. Okamžité vypnutí

Příznak: Ihned po sepnutí jističe nebo připojení konkrétního spotřebiče se jistič okamžitě vypne – často doprovázený hlasitým třeskem nebo viditelnou jiskrou.

příčiny:

Zkrat ve vedení: Živý vodič se dostal do přímého kontaktu s nulovým vodičem.

Poškozené zařízení: V jednom z připojených spotřebičů došlo k vnitřnímu elektrickému výpadku nebo zkratu.

Řešení: Nepokoušejte se opakovaně zavírat jistič silou. Odpojte všechna zařízení připojená k tomuto konkrétnímu okruhu a poté se pokuste jistič znovu zavřít.

Pokud již jistič nevypne, znamená to, že jeden ze spotřebičů je vadný; pokud i nadále vypíná, znamená to, že kabeláž zabudovaná ve zdi je poškozená, což vyžaduje kontrolu profesionálním elektrikářem.

3. Přepnutím páčky selže reset

Příznak: Po vypnutí je páka uvolněná nebo ochablá; při zatlačení do polohy "ON" okamžitě vyskočí zpět do polohy "OFF".

příčiny:

Fault Not Cleared: V rámci linky stále existuje zkrat nebo vážné přetížení; mechanismus „free-trip“ jističe se aktivuje, aby zajistil ochranu.

Poškození vnitřního mechanismu: Po extrémním zkratu mohlo dojít ke svaření vnitřních kontaktů nebo k poškození mechanických pružin únavou.

Řešení: Nejprve zkontrolujte, zda nevyskočilo resetovací tlačítko na zařízení pro zbytkový proud (RCD).

Pokud se vám nepodaří jistič zapnout ani po vyloučení vnějších poruch, svědčí to o poškození samotného jističe a je nutné jej vyměnit.

4. Přehřátí terminálu nebo změna barvy krytu

Příznak: Je detekován zápach spáleniny nebo je plastový kryt kolem svorek vodičů jističe zažloutlý nebo zčernalý.

příčiny:

Uvolněné spoje: To představuje nejnebezpečnější nebezpečí. Nesprávné utažení šroubů zvyšuje kontaktní odpor a vytváří extrémní teplo.

Neshoda vodičů: Použití příliš tenkých vodičů vede k přenosu tepla přímo do jističe.

Řešení: Okamžitě vypněte napájení! Odřízněte spálené konce vodičů, znovu odizolujte a pevně utáhněte šrouby. Pokud se pouzdro jističe vlivem tepla zdeformovalo, je nutné vyměnit celou jednotku.

5. Výrazné bzučení během provozu

Příznak: Při provozu vydává jistič slabé, ale nepřetržité elektromagnetické bzučení (charakteristické pro střídavé proudy).

příčiny:

Vibrace elektromagnetického mechanismu: Vnitřní elektromagnetická kotva je nerovnoměrná nebo do mechanismu vnikly cizí předměty.

Vysoké proudové zatížení: Při provozu téměř na plnou kapacitu způsobují síly magnetického pole mírnou rezonanci vnitřních součástí.

Řešení: Velmi slabé bzučení je obvykle normální. Pokud je však zvuk hlasitý nebo intenzivní – zejména pokud je doprovázen přehřátím – znamená to, že vnitřní součásti stárnou; doporučuje se výměna jednotky.
