Mini jistič 32A s vysokou vypínací kapacitou

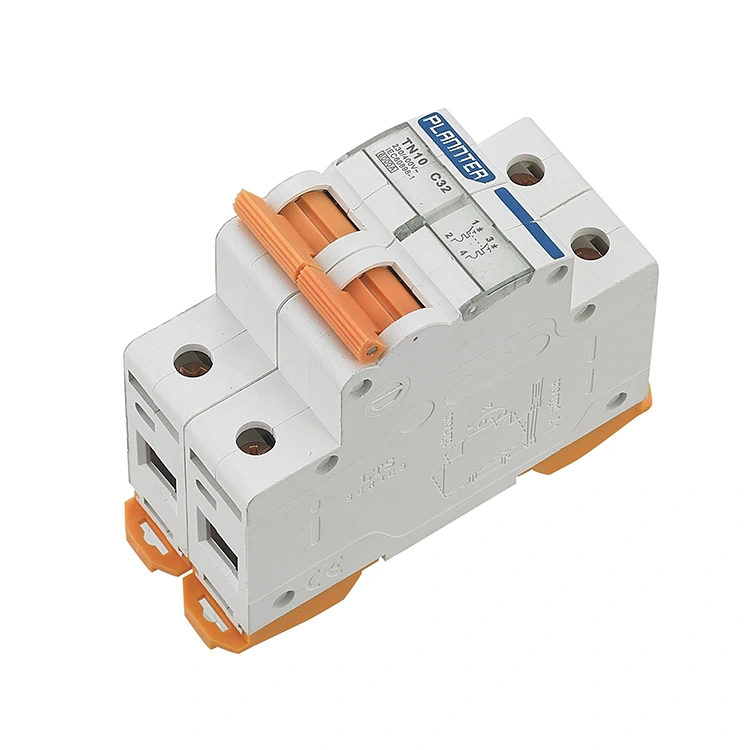

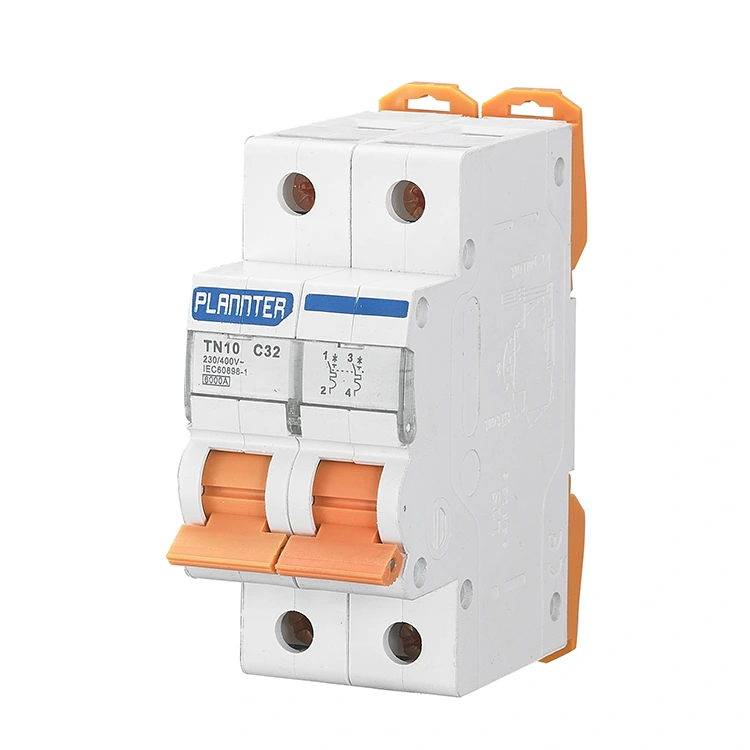

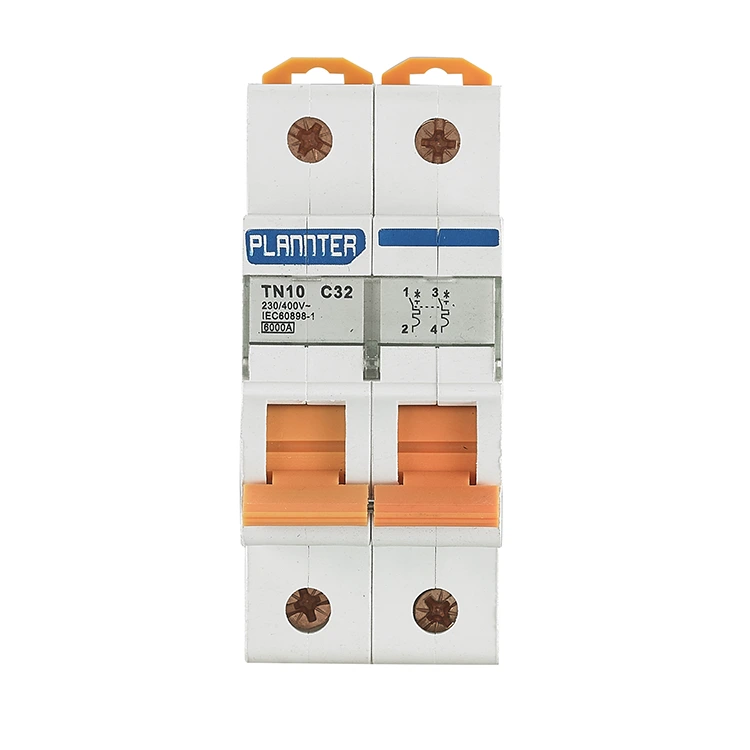

PUGAO (Plannter Electric) 32A High Breaking Capacity Mini Circuit Breaker je ochranné zařízení, které ovládá oba póly (Fire a Zero) současně. Ve srovnání s jednopólovým jističem, který pouze přeruší drát Fire, realizuje úplnou izolaci obvodu a poskytuje vyšší úroveň bezpečnosti. Když dojde v obvodu k přetížení nebo zkratu, produkt rychle zareaguje a synchronně přeruší proudovou dráhu obou pólů, čímž účinně zabrání potenciálním bezpečnostním rizikům, která mohou být způsobena nabitým nulovým vedením.

Rozsah jmenovitého proudu produktu je od 6A do 63A a pokrývá potřeby většiny aplikačních scénářů. Přerušovací kapacita je až 6 kA, což zajišťuje, že poruchový proud může být stále spolehlivě přerušen v případě silného zkratu.

Co je to 32A mini jistič s vysokou vypínací kapacitou?

32A High Breaking Capacity Mini Circuit Breaker je nízkonapěťové ochranné zařízení se jmenovitým proudem 32 ampér a vysokou zkratovou vypínací schopností; je primárně navržen tak, aby poskytoval bezpečnostní ochranu pro elektrické obvody provozované v prostředí s vysokými poruchovými proudy.

Stejně jako standardní jističe slouží k ochraně obvodů s jmenovitým proudem 32 ampér (obvykle odpovídá kabeláži 6 mm² nebo 10 mm²) a je vhodný pro aplikace, jako jsou klimatizace, ohřívače vody nebo malá průmyslová zařízení.

Pojem "vypínací schopnost" se vztahuje k maximální velikosti proudu, kterou může tento jistič bezpečně přerušit během zkratové poruchy, aniž by utrpěl poškození – konkrétně, aniž by se kontakty svařily, explodovaly nebo začaly hořet.

Standardní jističe mají obvykle vypínací schopnost 4,5 kA nebo 6 kA, zatímco modely s vysokou vypínací kapacitou mají jmenovitou hodnotu 10 kA nebo vyšší.

V případě vážného zkratu může okamžitý proud narůst až na 8 000 A. Pokud by byl v takovém scénáři použit standardní 6kA jistič, zařízení by mohlo potenciálně explodovat; avšak 10kA jistič s vysokou vypínací kapacitou by byl schopen bezpečně přerušit napájení, aniž by utrpěl jakékoli poškození.

Aplikace:

Bytový rozvod elektřiny: jako hlavní vypínač nebo ochrana větveného obvodu domácí rozvodné skříně pro zajištění bezpečnosti domácí spotřeby elektřiny.

Komerční: Tento 32A High Breaking Capacity Mcb se používá v osvětlovacích a zásuvkových obvodech v nákupních centrech, kancelářských budovách a hotelech, aby poskytoval spolehlivou ochranu proti úniku a přetížení.

Průmyslová prostředí: používá se v ovládacích skříních, rozvodných skříních a dalších zařízeních k ochraně jednofázových motorů a dalších důležitých zátěží.

Veřejná zařízení: tento 32A High Breaking Capacity Mcb hraje klíčovou ochrannou roli v systému distribuce energie škol, nemocnic, stanic a dalších veřejných míst

Dočasné napájení: Zajistěte bezpečnostní ochranu na staveništích, venkovních aktivitách a jiných příležitostech dočasného napájení

Ve kterých scénářích doporučujeme vybrat jističe s vysokou vypínací kapacitou?

1. Blízkost transformátorů nebo distribučních místností

Princip: Čím blíže je zařízení ke zdroji energie, tím vyšší je potenciální zkratový proud. Na výstupu transformátoru může zkratový proud snadno přesáhnout 10 kA.

Riziko: Standardní jističe nejsou schopny odolat takovému zatížení; proto musí být jako primární linie obrany použity jističe s vysokou vypínací kapacitou.

2. Průmyslové elektrické sítě a dlouhé kabelové trasy

Princip: Průmyslové přípojnice jsou robustní a mají nízkou impedanci, což má za následek obrovskou zkratovou energii.

Riziko: Standardní jističe často postrádají dostatečnou schopnost zhášení oblouku; toto selhání při uhašení oblouku může vést k požáru v rozvodné skříni.

3. Kaskádová ochrana

Princip: Ve vícevrstvých systémech distribuce energie vyžadují jističe předřazené vedení vyšší vypínací schopnost, aby vydržely energii odraženou zpět od navazujících zařízení.

Riziko: Pro zajištění selektivní ochrany vyžadují jističe na koncovém konci systému často také upgrade na modely s vyšší vypínací schopností.

FAQ

Otázka: Je vysokorychlostní jistič 32A vhodný pro startovací zatížení motoru?

Odpověď: Ano, pokud je zvolena správná vypínací křivka. Pro indukční zátěže, jako jsou elektromotory, doporučujeme zvolit vypínací křivku typu D. Tím je zajištěno, že jistič nebude rušivě vypínat, když motor generuje rozběhový proud 5 až 8násobek jeho jmenovité hodnoty; současně tím, že využívá svou vysokou vypínací schopnost, poskytuje nejvyšší úroveň bezpečnostní ochrany v případě vnitřní zkratové poruchy v motoru.

Otázka: Proč jistič PUGAO 32A vykazuje nižší nárůst teploty při velkém zatížení?

Odpověď: Nárůst teploty je kritickou metrikou pro hodnocení kvality silnoproudých jističů. K zajištění vnitřních součástek pod proudem využíváme plně automatizovaný proces bodového svařování, jehož výsledkem je extrémně nízký přechodový odpor.

V kombinaci s optimalizovaným designem vnitřního proudění vzduchu pro odvod tepla zůstává tvorba vnitřního tepla hluboko pod mezinárodními standardními limity – dokonce i při plném zatížení 32A. Tím se výrazně prodlužuje životnost jak jističe, tak izolace vodičů.

Otázka: Lze 32A mini jistič s vysokou vypínací kapacitou nainstalovat do standardní obytné rozvodné skříně?

A: Rozhodně. Vyznačuje se standardním 18mm modulárním designem a je kompatibilní s 35mm montážními systémy na DIN lištu. Přestože poskytuje ochranu na průmyslové úrovni, zachovává si kompaktní tvar.
