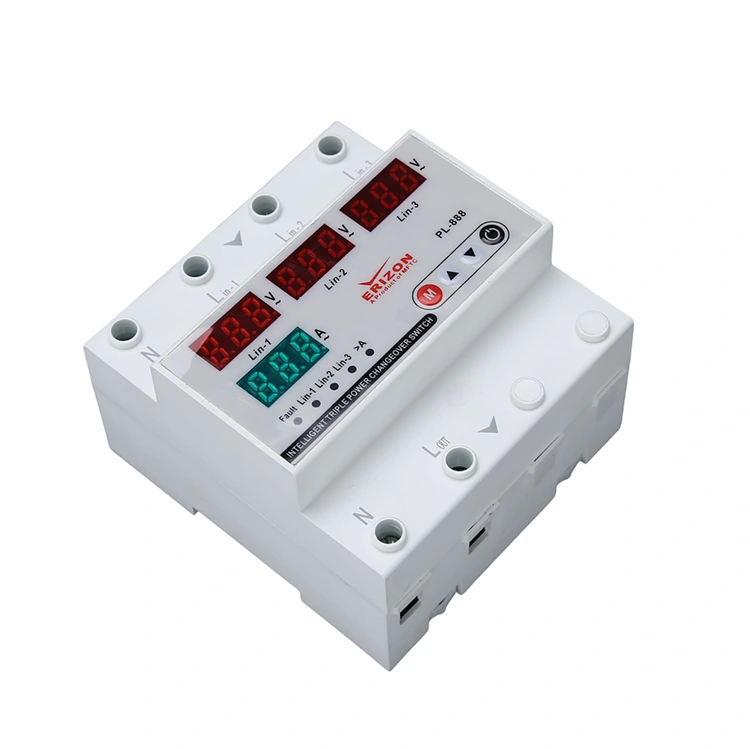

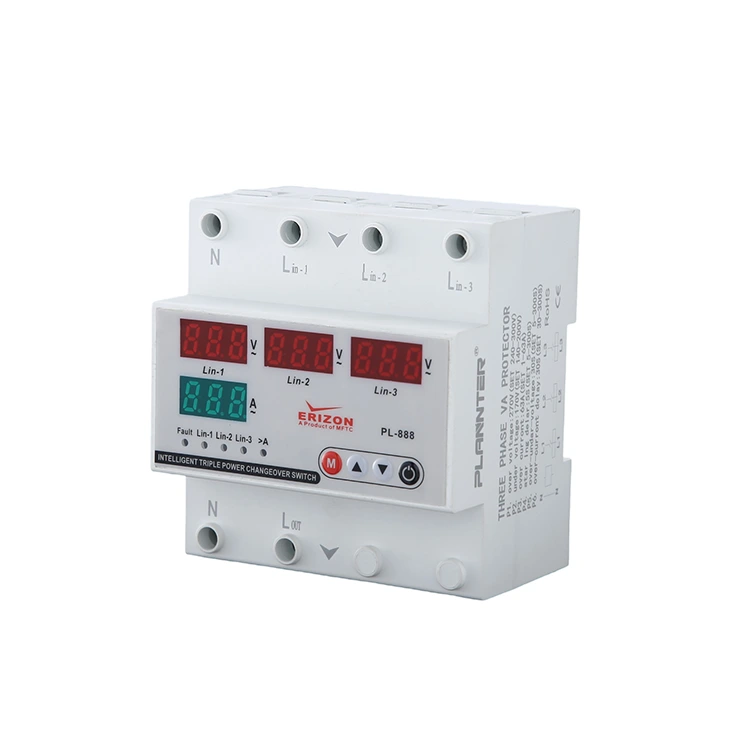

3fázový čtyřdisplejový napěťový chránič

Tento 3fázový čtyřdisplejový napěťový chránič se vyznačuje přepětím, podpětím a nadproudem. Použití speciálního měřicího čipu zajišťuje, že chyba měření elektrických parametrů, jako je výkon a spotřeba energie, je v rozmezí ±1 %. Je vybaven dvouobrazovkovým LCD displejem pro sledování hodnot proudu a napětí v reálném čase. A může také přizpůsobit prahovou hodnotu přepětí/podpětí, hodnotu nadproudu a dobu zpoždění akce tak, aby vyhovovala aplikačním požadavkům různých scénářů.

Výhody

1. Chraňte elektrická zařízení a prodlužte životnost elektrospotřebičů: moderních domácích spotřebičů, jako jsou ledničky, klimatizace, televize, počítače a tak dále. Přepětí, které může spálit obvodovou desku, motor nebo jiné základní součásti spotřebiče nebo dokonce způsobit požár. Přepětí: může spálit obvodovou desku, motor nebo jiné základní součásti spotřebiče. Například napájecí moduly počítačů nebo kompresory klimatizací jsou náchylné k přehřátí pod přepětím a mohou dokonce způsobit požár. Podpětí: Může způsobit, že se zařízení nespustí normálně nebo běží nepravidelně. Instalací 3fázového čtyřdisplejového napěťového chrániče můžete rychle přerušit napájení v případě abnormálního napětí, čímž zabráníte poškození velkých zařízení, serverů atd.

2. Zvyšte bezpečnost elektřiny a zabraňte bezpečnostním nehodám: Abnormální napětí nejen poškozuje elektrické spotřebiče, ale může také způsobit bezpečnostní nehody. Například nadměrné napětí může způsobit zhoršení izolace vodičů, což zvyšuje riziko zkratu nebo požáru. Podpětí vede k přehřátí motoru, což způsobí přetížení vedení nebo elektrický požár.

3. Nákladově efektivní, nízké náklady: 3fázový čtyřdisplejový napěťový chránič je dostupný, snadno se instaluje a má nízké náklady na údržbu. Pokud toto zařízení nenainstalujete, bude existovat kvůli abnormálnímu napětí způsobenému náklady na elektrickou opravu nebo výměnu. Tento chránič má navíc funkci automatického obnovení, která snižuje manuální obsluhu uživatele a je bezpečnější a pohodlnější.

Zajistěte dlouhou životnost vašich průmyslových a komerčních elektrických systémů pomocí3fázový čtyřdisplejový napěťový chránič. Toto zařízení, navržené pro robustní třífázové sítě, kombinuje přesné měření s rychlou ochranou. Využitím speciálního měřicího čipu zaručuje vysokou přesnost monitorování výkonu a energie, což z něj činí kritickou komponentu pro prevenci poškození drahých strojů a infrastruktury.

Klíčové funkce a vlastnosti

Co dělá 3-fázový čtyřdisplejový napěťový chránič?

V podstatě funguje jako „strážce“ vaší elektrické rozvodné skříně. Nepřetržitě monitoruje napájení a automaticky odpojí elektřinu, pokud zjistí nebezpečné podmínky. To zabraňuje nákladným opravám a zvyšuje bezpečnost tím, že zmírňuje rizika spojená s nestabilitou napětí.

Co znamená „čtyři displeje“?

Zařízení je vybaveno rozhraním LCD se dvěma obrazovkami, které poskytuje viditelnost kritických elektrických parametrů v reálném čase. „Čtyři displeje“ obvykle označuje současné sledování:

• Napětí (V):Monitorování síťového napětí v reálném čase.
• Proud (A):Monitorování toku proudu, aby se zabránilo přetížení.
• Síla/energie:Sledování spotřeby s vysokou přesností (±1% chybová odchylka).
• Stavové indikátory:Vizuální potvrzení stavů ochrany (zapnuto/vypnuto/chyba).

Jaké jsou hlavní parametry ochrany?

The3fázový čtyřdisplejový napěťový chráničnabízí komplexní ochranu proti třem nejčastějším elektrickým nebezpečím:

• Ochrana proti přepětí:Zabraňuje spálení desek plošných spojů, motorů a součástí jádra (např. v AC kompresorech nebo serverech) způsobenému napěťovými špičkami.
• Ochrana proti podpětí:Zabraňuje přehřátí a vyhoření motorů v důsledku nízkého napětí, které může způsobit nepravidelný chod nebo selhání startu.
• Ochrana proti nadproudu:Chrání před přetížením vedení, které může vést ke zhoršení izolace a elektrickému požáru.

Instalace a provoz

Jak se instaluje?

Tento chránič je navržen jako standardní součástka pro domácí a průmyslové rozvodné skříně. Je kompaktní, snadno se instaluje a vyžaduje minimální údržbu. Po instalaci funguje automaticky, což snižuje potřebu ručního zásahu.

Co znamená 4P?

"4P" znamená4-pólový. V třífázovém systému to znamená, že spínač připojuje a chrání všechny tři fáze (L1, L2, L3) plus nulový vodič (N). Tím je zajištěna úplná izolace a ochrana celého třífázového obvodu.

Je to nastavitelné?

Ano, flexibilita je klíčovou vlastností3fázový čtyřdisplejový napěťový chránič. Uživatelé mohou upravit nastavení tak, aby odpovídala konkrétním požadavkům aplikace, včetně:

• Nastavení prahu:Nastavte specifické meze přepětí a podpětí.
• Nadproudová hodnota:Definujte proudový limit pro vypnutí.
• Doba zpoždění akce:Nakonfigurujte prodlevu, než se zařízení vypne nebo resetuje, aby se zabránilo nepříjemnému vypínání z dočasných výkyvů.

Proč nainstalovat tento chránič?

• Prodloužení životnosti spotřebiče:Chrání chladničky, počítače a průmyslové motory před napětím.
• Požární prevence:Snižuje riziko elektrického požáru způsobeného poruchou izolace vodiče v důsledku přepětí nebo nadproudu.
• Nákladově efektivní:Nízké náklady na3fázový čtyřdisplejový napěťový chráničje zanedbatelná ve srovnání s vysokými náklady na opravu nebo výměnu poškozeného elektrického zařízení.

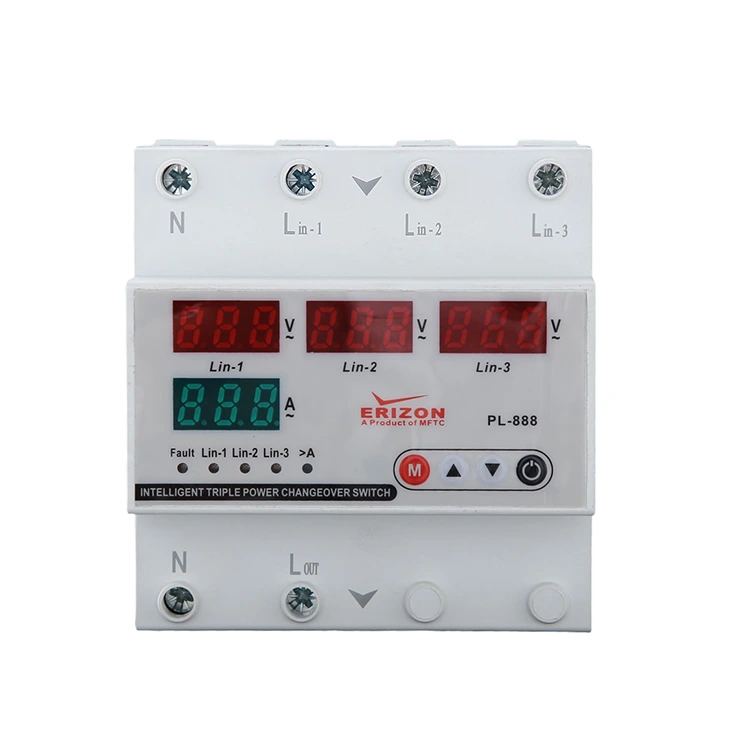

Displej a tlačítka

1 - Tlačítko SET: Toto tlačítko se používá k uložení po nastavení/změně hodnot nadproudu a nastavení vysokého/nízkého napětí a chyby

čekací doba.

2 - Tlačítko NAHORU: Zvyšte požadovanou hodnotu.

3 - Tlačítko Dolů: Snižte požadovanou hodnotu.

4 - Tlačítko ručního zapnutí/vypnutí

slouží k ovládání zapnutí/vypnutí výstupu zařízení. Když je výstup vypnutý, na obrazovce se zobrazí slovo „OFF“ a zařízení se v tomto stavu automaticky neobnoví. Pokud zařízení není vadné, stiskněte toto tlačítko znovu pro restart zařízení a obnovení normálního používání.

5 - AKTUÁLNÍ ZOBRAZENÍ

HLAVNÍ OBLAST ZOBRAZENÍ: Během normálního provozu se zde zobrazuje vstupní napětí v reálném čase. Když je zařízení v bezporuchovém stavu, obrazovka zůstane osvětlená; v případě poruchy s abnormálním napětím (příliš vysoké nebo příliš nízké) bude displej blikat jako alarm. Během nastavování parametrů bude displej synchronně zobrazovat nastavené hodnoty příslušných programovacích položek (včetně hodnoty nadproudové ochrany, prahů vysokého a nízkého napětí, zpoždění poruchy a zpoždění resetu a dalších parametrů).

6 - Zobrazení napětí

Skupina duálního zobrazení: při běžném provozu zařízení je zde zobrazena aktuální aktuální hodnota a obrazovka je v bezporuchovém stavu vždy rozsvícena; v případě poruchy (např. nadproud) displej bliká jako alarm. Při parametrizaci se zde zobrazují hodnoty odpovídajících naprogramovaných položek.

7 - Popis indikátoru

A>: Tento indikátor se rozsvítí, když dojde k chybě nadproudu.

V>: Tento indikátor se rozsvítí, když dojde k poruše přepětí.

V<: Tento indikátor se rozsvítí, když dojde k poruše nízkého napětí.

Out: Tento indikátor se rozsvítí, když zařízení spustí výstup.

Schéma zapojení

Nulový a fázový vodič ze sítě musí být připojen ke svorkám "N" a "L" na straně "Vstupu" zařízení.

Nulový a fázové vodiče zařízení vyžadujících přepěťovou a podpěťovou ochranu by měly být vyvedeny ze svorek "N" a "L" na "výstupní" straně zařízení.

Rozměry
