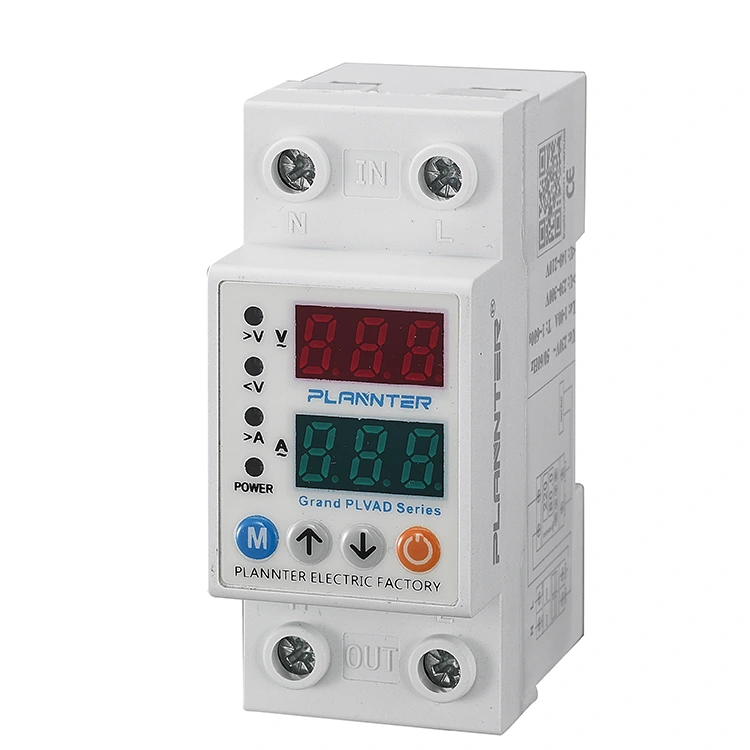

Duální napěťová ochrana displeje

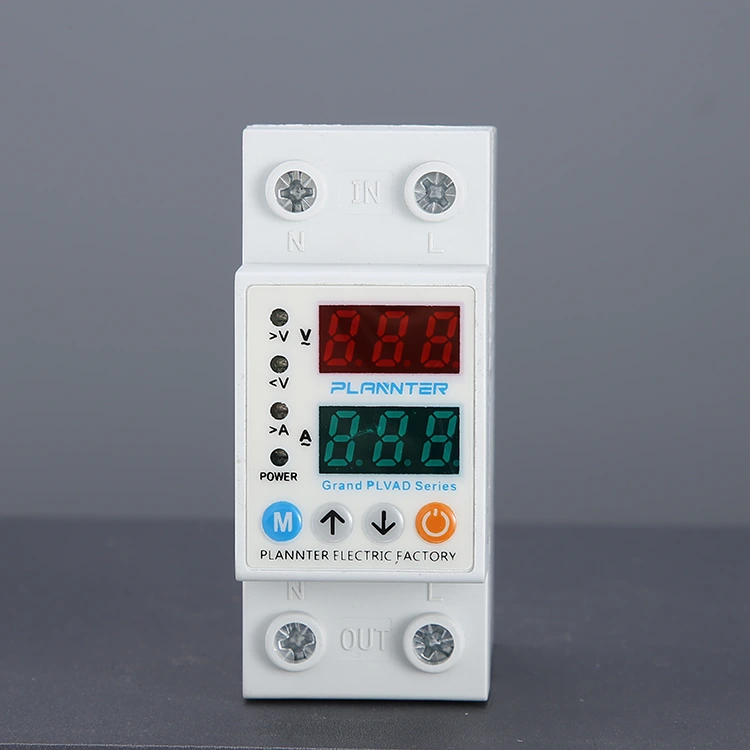

Nastavitelné napětí chrání elektrické systémy před přepětím, podpětím, nadproudem a podproudem pro různé systémy, jako jsou solární instalace, aby se zabránilo poškození zařízení. Poskytuje monitorovací a ochranný systém v reálném čase pro průmyslové, komerční a rezidenční aplikace. Tento PUGAO (Plannter Electric) Dual Display Voltage Protector obsahuje duální LED obrazovky, které poskytují okamžitý pohled na vstupní napětí a zátěžový proud. Šetří místo díky montáži na DIN lištu a snadno se nastavuje pomocí tlačítek nastavení/nahoru/dolů/manuální zapnutí/vypnutí.

Vlastnosti

Regulovaná ochrana napětí/proudu: Můžeme nastavit přizpůsobitelné přepětí, např. >230V a nadproud až do 63A prahové hodnoty pro monitorování a ochranu elektrického systému před poškozením v důsledku kolísání napájení.

Duální displej v reálném čase: Tento Dual Display Voltage Protector je vybaven digitální LED obrazovkou, která monitoruje jak napětí 220V/230V, tak hodnoty proudu.

Alarmy s více indikátory: Červené a zelené LED jasně indikují stav napájení, přepětí/nadproud a podpětí/podproud, poskytují monitorování v reálném čase a spolehlivou ochranu systému pro průmyslové, komerční a rezidenční aplikace.

Jaké jsou funkce napěťové ochrany se dvěma displeji?

Zatímco jističe primárně poskytují ochranu proti zkratům a přetížení – bez ohledu na úrovně napětí – pokud potřebujete specializované vybavení pro řešení konkrétních problémů souvisejících s napětím, je Dual Display Voltage Protector společnosti PUGAO ideální volbou.

1. Přepěťová ochrana

Když dojde k náhlému nárůstu napětí – například pokud přerušený neutrální vodič způsobí, že napětí prudce stoupne na 380 V – zařízení okamžitě přeruší napájení v okamžiku, kdy napětí překročí přednastavenou prahovou hodnotu, čímž zabrání poškození nebo spálení elektrických spotřebičů.

2. Podpěťová ochrana

Když napětí klesne příliš nízko – například klesne pod 170 V během období špičkové spotřeby elektřiny – zařízení automaticky odpojí napájení. Tím se zabrání přehřátí a vyhoření spotřebičů poháněných motorem v důsledku provozu pod nedostatečným napětím.

3. Nadproudová ochrana

Produkty PUGAO jsou pokročilé a vysoce spolehlivé a mají integrované funkce monitorování proudu. Pokud proud překročí přednastavenou prahovou hodnotu, zařízení se vypne, aby zajistilo ochranu.

4. Automatické obnovení

Jakmile se napětí vrátí na normální úroveň, napěťová ochrana po krátké prodlevě automaticky obnoví napájení a nevyžaduje žádný ruční zásah.

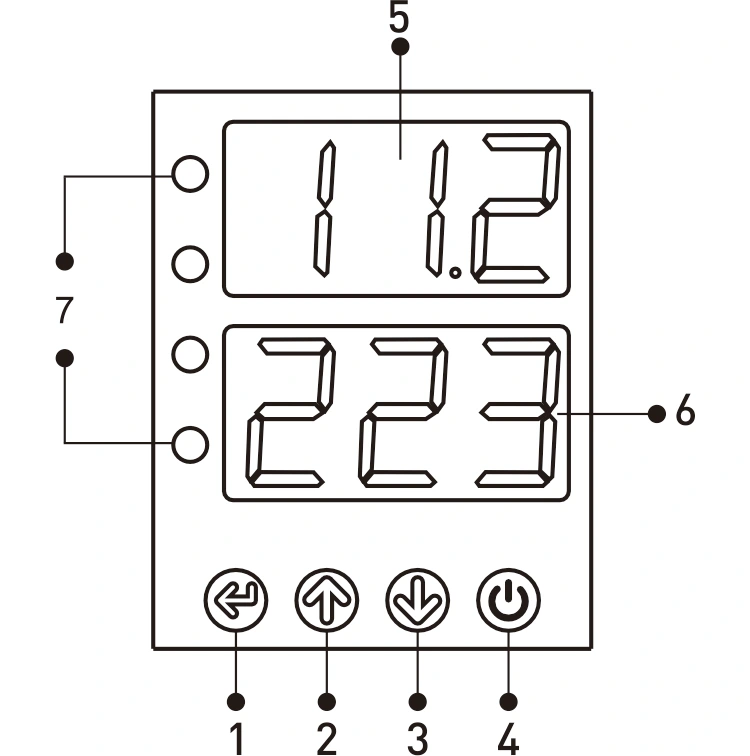

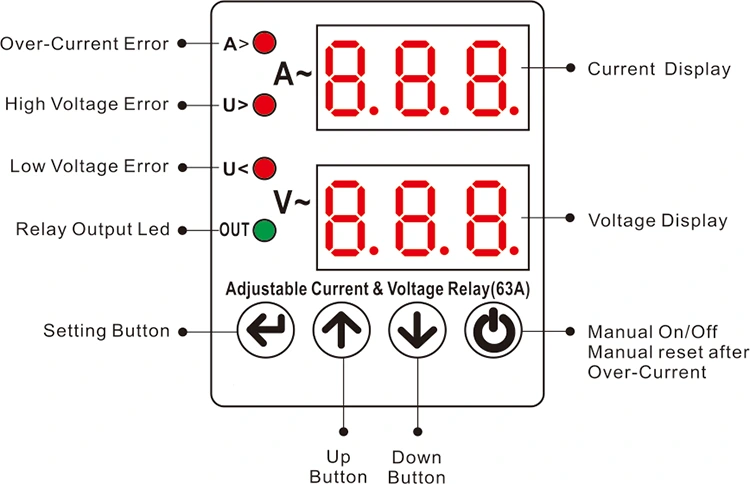

Displej a tlačítka

1 - Tlačítko SET: pro nastavení nebo změnu hodnoty nadproudu, hodnot nastavení vysokého/nízkého napětí, chyb atd. v nastavení.

2 - tlačítko NAHORU: Zvyšuje požadovanou hodnotu.

3 - Tlačítko dolů: sníží požadovanou hodnotu.

4 - Tlačítko ručního zapnutí/vypnutí: Používá se k vypnutí výstupu zařízení. V tomto stavu se na obrazovce zobrazí „vypnuto“ a zařízení se samo neresetuje. Pokud zařízení není vadné, dalším stisknutím tohoto tlačítka se zařízení zapne a znovu použije.

5 - AKTUÁLNÍ ZOBRAZENÍ

První skupina zobrazení: během normálního provozu se zde zobrazuje vstupní napětí; během bezporuchových podmínek obrazovka vždy svítí; při poruchách způsobených vysokým nebo nízkým napětím displej bliká. Během programování se na displeji zobrazují hodnoty příslušného programu jako nadproud, vysoké napětí/nízké napětí, čekání na poruchu, nastavené hodnoty čekání na reset.

6 - Zobrazení napětí

Druhá skupina zobrazení: Během normálního provozu zobrazuje aktuální hodnotu; v bezporuchovém stavu obrazovka zůstane rozsvícená; při nadproudové poruše obrazovka bliká. Během programování se zobrazí odpovídající hodnota programu.

7 - LED diody:

A>: Svítí při nadproudové poruše.

V>: Svítí při poruše vysokého napětí.

V<: Svítí při poruše nízkého napětí.

OUT: Svítí, když je zařízení na výstupu.

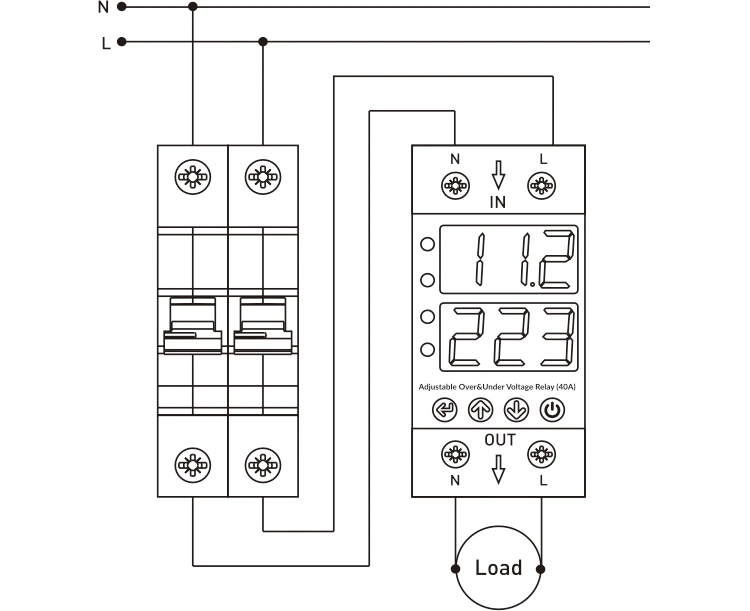

Schéma připojení

Nulový a fázový vodič z napájecího zdroje musí být připojen ke svorkám "N" a "L" v části "Vstup" zařízení.

U zařízení vyžadujících přepěťovou a podpěťovou ochranu by měly být nulové a fázové vodiče připojeny ze svorek "N" a "L" v části "Výstup" zařízení.

Aplikační scénáře

FAQ

Otázka: Mohu ručně upravit limity vypnutí napětí sám?

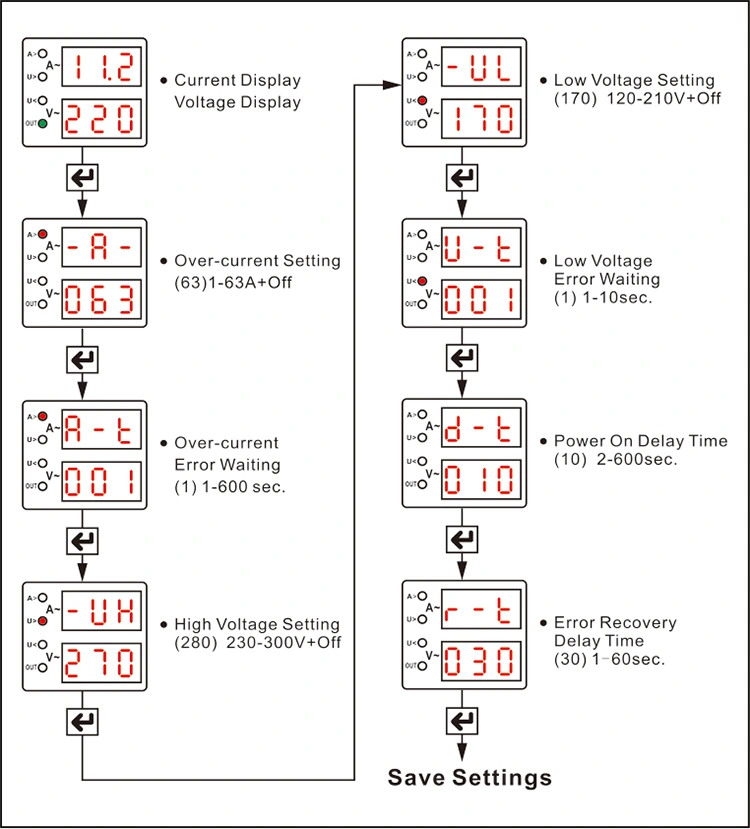

A: Ano. To je jedna z hlavních výhod produktů PUGAO. Pomocí tlačítek na ovládacím panelu můžete ručně upravit následující parametry:

Práh ochrany proti přepětí

Práh ochrany proti podpětí

Práh nadproudové ochrany

Doba zpoždění zotavení

Konkrétní kroky konfigurace naleznete v návodu k obsluze dodaném s produktem.

Otázka: Proč se obrazovka rozsvítí ihned po připojení napájení, ale proud není do zátěže dodáván okamžitě?

Odpověď: Zkontrolujte prosím obrazovku, zda neblikají nějaká čísla nebo zda probíhá odpočítávání. To znamená, že je aktivní funkce zpožděného spuštění ochrany.

Účel: Zabránit poškození elektrických spotřebičů náhlými proudovými rázy, ke kterým může dojít bezprostředně po údržbě nebo obnově elektrické sítě.

Doporučení: Pokud si přejete, aby byla energie dodávána okamžitě po připojení, můžete nastavit dobu zpoždění obnovy na minimální hodnotu; z důvodu bezpečnosti spotřebiče však doporučujeme dodržet určitou dobu zpoždění.
