2P inteligentní napěťová ochrana typu M Pět digitálních displejů

Moderní systémy řízení energie a automatické řídicí systémy vyžadují podporu vícerozměrných údajů o napájení v reálném čase a přesnou ochranu proti poruchám. Na rozdíl od tradičních jednofunkčních ochranných relé, PUGAO (Mora) 2P Smart Voltage Protector Type M Five Digital Displays využívá průmyslové 32bitové DSP vysokorychlostní procesorové jádro, které dokáže realizovat vysoce přesné vzorkování a analýzu více elektrických parametrů. Podporuje nezávislé nastavení prahových hodnot přepětí, přetížení a anomálií kvality napájení a pomáhá podnikům optimalizovat spotřebu energie a zlepšit spolehlivost napájení.

Proč instalovat více externích dílčích měřicích přístrojů?

Hlavní výhody produktu

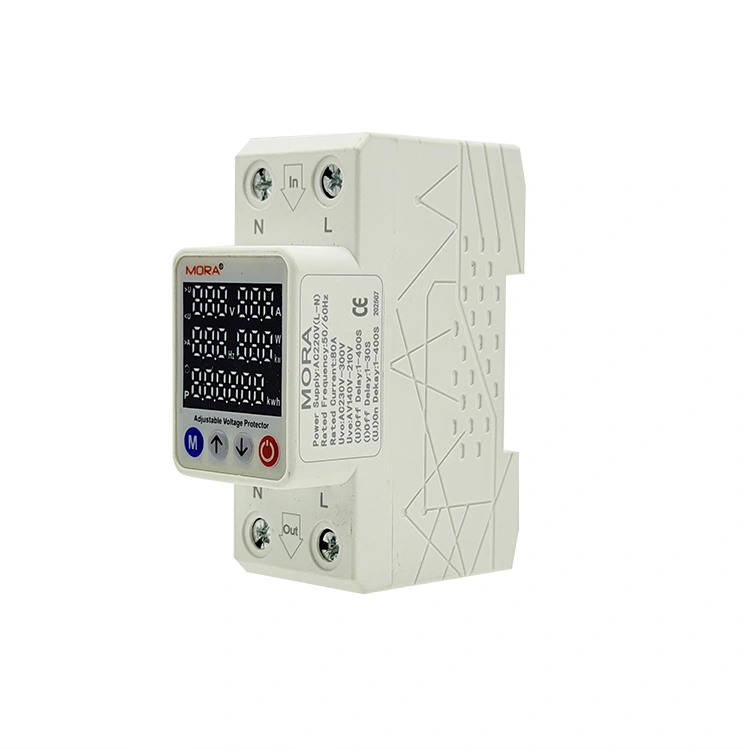

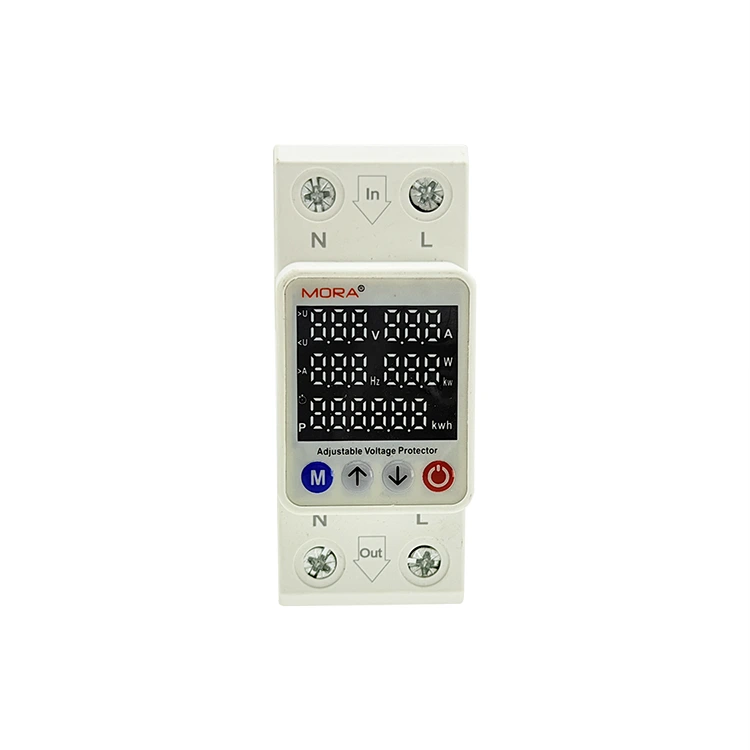

• Synchronní displej s plnými parametry: Pokrývá napětí v reálném čase (V), pracovní proud (A), činný výkon (kW), účiník (PF) a kumulativní spotřebu energie (kWh), díky čemuž lze na jedné obrazovce plně pochopit provozní stav obvodu.

• Integrated Replacement Design: Jeden stroj nahrazuje několik externích dílčích měřičů a proudových transformátorů, optimalizuje uspořádání skříně, snižuje složitost kabeláže a podporuje zjišťování harmonických anomálií a problémů se ztrátou jalového výkonu v reálném čase.

Dostáváte sankce za špatný účiník? Kompletní ochrana kvality a přetížení

Kromě standardního sledování napětí zahrnuje chytrá platforma integrované monitorování přetížení aktivního výkonu a poklesu účiníku. Pokud připojený stroj začne selhávat a odebírá nadměrný výkon nebo poklesne jeho účiník, řídicí jednotka identifikuje problém a provede bezpečné vypnutí dříve, než problém může poškodit širší dílčí panel. Standardizace na 2P Smart Voltage Protector typu M Pět digitálních displejů pomáhá zařízením udržovat čistou kvalitu napájení a vyhnout se sankcím za špatný výkon účiníku.

Nevolatilní protokol energie a uchovávání akumulovaných dat

Údaje o akumulované spotřebě energie (kWh) se zapisují přímo na integrovaný paměťový čip, který ukládá informace nezávisle na napájení z hlavní sítě. Tento datový protokol uchovává své záznamy během prodloužených výpadků napájení nebo vypnutí systému bez potřeby vnitřní baterie. Tato trvalá paměť umožňuje správcům budov udržovat přesné a dlouhodobé záznamy o spotřebě energie zařízení pro účely alokace nákladů a auditů účinnosti.

Technické parametry výkonu

• Oficiální označení modelu: 2P Smart Voltage Protector Type M Pět digitálních displejů

• Rozsah provozního napětí: 140 V až 300 V AC polokruhové vzorkování (50/60 Hz)

• Aktivní jmenovitý proud zátěže (Iₑ): 1A až 63A Rozsah dynamické konfigurace

• Okno metrologie účiníku: 0,00 až 1,00 stupnice s vysokým rozlišením

• Měřítko akumulace energie: 0 až 99 999 kWh Rolling Loop Register

• Materiál vnitřní přípojnice: 99,9% čistá elektrolytická měď

Vysoce výkonná 32bitová analýza tvaru vlny DSP

Průmyslové vysokorychlostní vzorkování: Vybaveno 32bitovým digitálním signálovým procesorem, realizuje ultravysokofrekvenční vzorkování křivek a analýzu signálů sítě v celém cyklu.

Přesná identifikace závady: 2P inteligentní napěťová ochrana typu M Pět digitálních displejů dokáže zachytit jemné změny kvality napájení, jako je posun účiníku a harmonické kolísání, které běžné jednočipové mikropočítače neidentifikují. Přesně rozlišuje normální spínací přechodové signály a skutečné poruchové anomálie, čímž zajišťuje, že nebude chybět ochrana a žádné rušivé vypínání.

Často kladené dotazy týkající se technických produktů

Otázka: Může být údaj o akumulované spotřebě energie (kWh) resetován zpět na nulu při přemístění modulu do nového obvodu stroje?

Odpověď: Ano, záznam akumulované energie lze vymazat a vynulovat stisknutím a podržením určené kombinace programovacích kláves na čelním panelu po dobu 5 sekund. Tato funkce umožňuje uživatelům resetovat data sledování při přesunu pěti digitálních displejů 2P Smart Voltage Protector typu M za účelem sledování jiného stroje nebo zahájení nového účtovacího cyklu.

Otázka: Proč okno účiníku (PF) ukazuje nízkou hodnotu, například 0,65, i když je síťové napětí dokonale stabilní?

Odpověď: Nízký účiník je způsoben indukčními zátěžemi, jako jsou velké elektromotory nebo starší kompresory HVAC, které vytvářejí fázový posun mezi napětím a proudem. Tento údaj ukazuje spíše na problém s účinností zátěže než na závadu pěti digitálních displejů 2P Smart Voltage Protector Type M, což pomáhá týmům údržby určit, kde mohou být potřebné kondenzátory pro korekci účiníku.

Otázka: Jak funkce aktivní ochrany výkonu chrání průmyslové motory před poškozením během mechanického zaseknutí?

Odpověď: Když se čerpadlo nebo pásový dopravník mechanicky zasekne, motor se zastaví a odebírá nadměrný elektrický výkon (kW), aby se pokusil otočit. Vysokorychlostní procesor uvnitř produktu toto náhlé zvýšení výkonu okamžitě detekuje a během milisekund rozepne relé, čímž chrání vinutí motoru před přehřátím a spálením.
