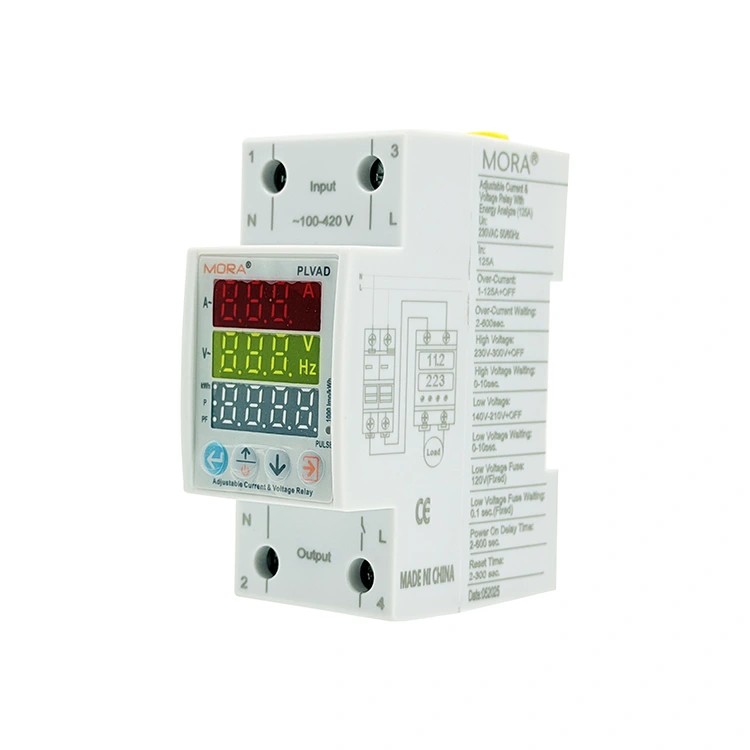

2P digitální napěťová ochrana typu C s trojitým displejem

Kupující průmyslových rozváděčů hledají multifunkční monitorovací zařízení, která šetří místo na kolejích a snižují složitost kabeláže v terénu. Vysoce účinný 2P digitální napěťový chránič typu C s trojitým displejem, přesně vyrobený společností PUGAO (Mora), splňuje tento záměr hledání díky modulárnímu balíčku vše v jednom o šířce 36 mm. Na rozdíl od starších konstrukcí se dvěma okny je tato jednotka vybavena vestavěným interním proudovým senzorem a obvodem pro sledování úniku s vysokým rozlišením. Integrovaný mikroprocesor zpracovává tyto vstupy současně a poskytuje nezávislé rozsahy nastavení pro poruchy přepětí, nadproudu a zbytkového proudu, aby byla zajištěna úplná ochrana citlivých automatizovaných strojů.

Co může udělat rozhraní se třemi okny pro vaši efektivitu údržby?

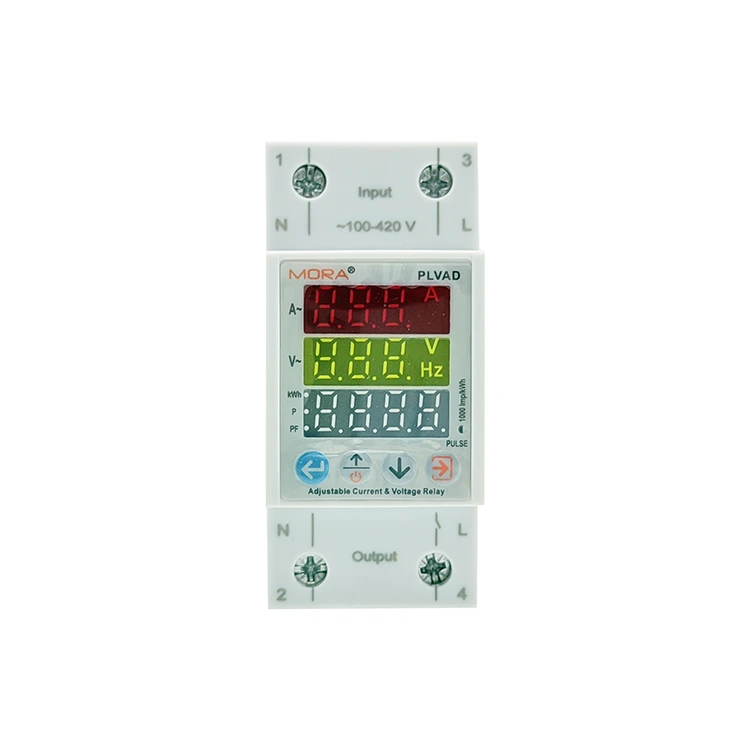

Moderní automatizační dílčí panely vyžadují podrobná elektrická data pro zjednodušení diagnostiky a zabránění prostojům. 2P digitální napěťová ochrana typu C s trojitým displejem používá tři nezávislá, naskládaná digitální zobrazovací okna, která současně zobrazují síťové napětí (V), proud aktivního obvodu (A) a zbytkový proud/výkon v reálném čase. Toto zobrazení dat v reálném čase eliminuje potřebu ručně procházet nabídky pomocí tlačítek na čelním panelu, což týmům údržby umožňuje okamžitě zjistit nevyvážené zátěže, harmonické proudy nebo vadnou izolaci dříve, než kritická porucha způsobí neplánované vypnutí systému.

Technické parametry výkonu

• Rozsah provozního napětí: 140 V až 300 V AC (50/60 Hz)

• Kapacita monitorování proudu (Iₘₐₓ): 1A až 63A Nastavitelná (krok: 0,1A)

• Spektrum citlivosti na únik: Rozsah 10 mA až 99 mA nebo konfigurovatelný bypass

• Rychlost/přesnost obnovování dat: ≤ 0,5 s Cyklus vzorkování / metrologie třídy 1.0

• Kapacita svorkovnice: Pojme až 25 mm² pevný / 16 mm² flexibilní kabel

• Shoda a certifikace: CE certifikováno, v souladu s RoHS, vyrobeno podle norem IEC 60947-2 přílohy B

Mikrosekundové sledování průsaků ze země

Přesné monitorování úniku na milimetrové úrovni: Vybaveno profesionálním jádrem pro monitorování zbytkového proudu, podporuje sledování zemního poruchového proudu na úrovni miliampérů v reálném čase a přesně zachycuje drobné únikové signály způsobené stárnutím drátu, infiltrací vlhkosti a poškozením izolace.

Duální prevence požáru a elektrického šoku: Vytváří sekundární bezpečnostní ochrannou bariéru pro obvod na základě ochrany proti zkratu, která účinně brání elektrickým požárům a úrazům elektrickým proudem způsobeným poruchou izolace a je vhodná pro stará elektroinstalační zařízení a průmyslové scénáře s vysokou úrovní bezpečnosti.

Vestavěný nízkoztrátový proudový senzor a nadproudová ochrana

Integrované snímání prostorově úsporný design: Vestavěný nízkoodporový vysoce přesný proudový transformátor, podporuje 0–63A v celém rozsahu vysoce přesné monitorování proudu. 2P digitální napěťová ochrana typu C s trojitým displejem eliminuje potřebu externích snímačů CT a pomocné kabeláže, což výrazně optimalizuje vnitřní uspořádání rozvodné skříně a snižuje náklady na inženýrství.

Inteligentní identifikace zapínacího proudu: Uživatelé si mohou přizpůsobit prahovou hodnotu nadproudu a dobu zpoždění. Systém dokáže automaticky identifikovat a zabránit okamžitému nárazovému proudu během spouštění motoru, nebude generovat obtěžující vypnutí a může rychle přerušit napájení v případě skutečných trvalých poruch přetížení, aby chránil zařízení obvodu.

Dlouhodobě stabilní připojení

• Plynotěsné provedení kabeláže: Poniklované měděné svorky a šrouby z ocelového kompozitu M5 podporují maximální krouticí moment kabeláže 2,5 Nm se silnou upínací silou.

• Anti-Aging & Anti-Loose: Hluboké protiskluzové zoubky na vnitřní stěně koncovky se pevně zakousnou do jádra měděného drátu, účinně řeší poruchy uvolněných kontaktů způsobené tečením mědi a dlouhodobými tepelnými cykly a udržují stabilní provoz s nízkým odporem.

FAQ

Otázka: Proč aktuální displej ukazuje 0,0 A, když zařízení s nízkou spotřebou normálně běží?

Odpověď: Vestavěný proudový transformátor tohoto modelu je kalibrován pro průmyslové monitorování vysoce výkonné zátěže s minimálním prahem detekce 0,5A. Provozní proud zařízení s nízkou spotřebou, jako jsou malá světla a pohotovostní elektronika, je nižší než detekční limit, takže displej ukazuje 0,0A. Tento 2P digitální napěťový chránič typu C s trojitým displejem je umístěn pro průmyslovou ochranu proti vysokému zatížení, nikoli pro měření mikroproudu zařízení s nízkou spotřebou.

Otázka: Lze funkci ochrany proti úniku vypnout u starých zařízení s vysokým základním únikem?

A: Ano. Prahovou hodnotu zbytkového proudu lze volně nastavit v rozsahu 10–99 mA nebo ručně vypnout prostřednictvím programovacího menu, aby se předešlo nepříjemným výpadkům způsobeným základním svodem starých vedení. Doporučuje se, aby byl provozován kvalifikovaným elektrikářem po ověření bezpečnosti elektroinstalace na místě, aby byla zajištěna shoda s bezpečnostními specifikacemi uzemnění na místě.

Otázka: Ztratí se po výpadku napájení upravené parametry napětí a proudu?

A: Žádná ztráta. Všechny uživatelsky nastavené prahové hodnoty ochrany a provozní parametry jsou ukotveny v integrovaném EEPROM energeticky nezávislém čipu, není třeba zálohovat baterii. Parametry jsou trvale uloženy a lze je automaticky načíst, aby bylo možné obnovit ochranné práce po obnovení napájení sítě.
