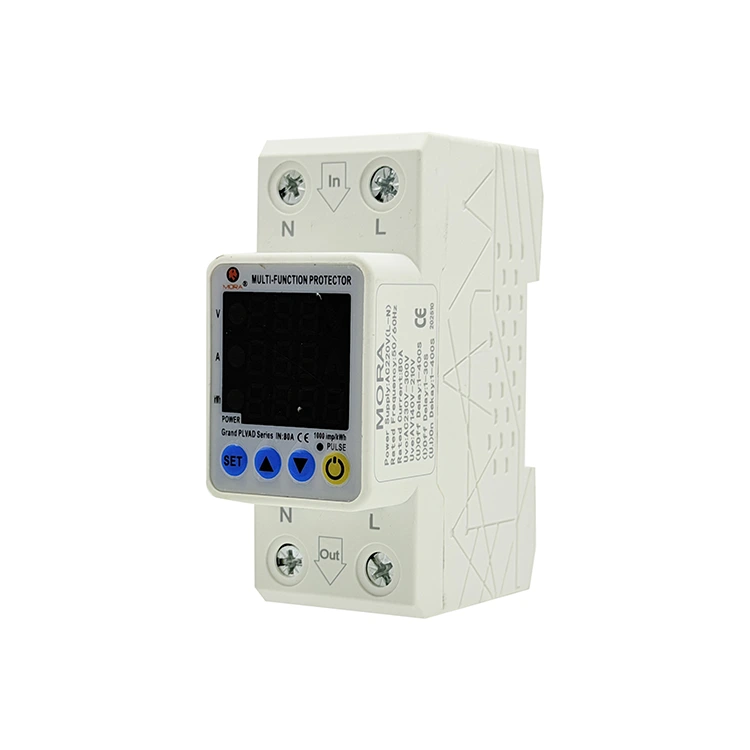

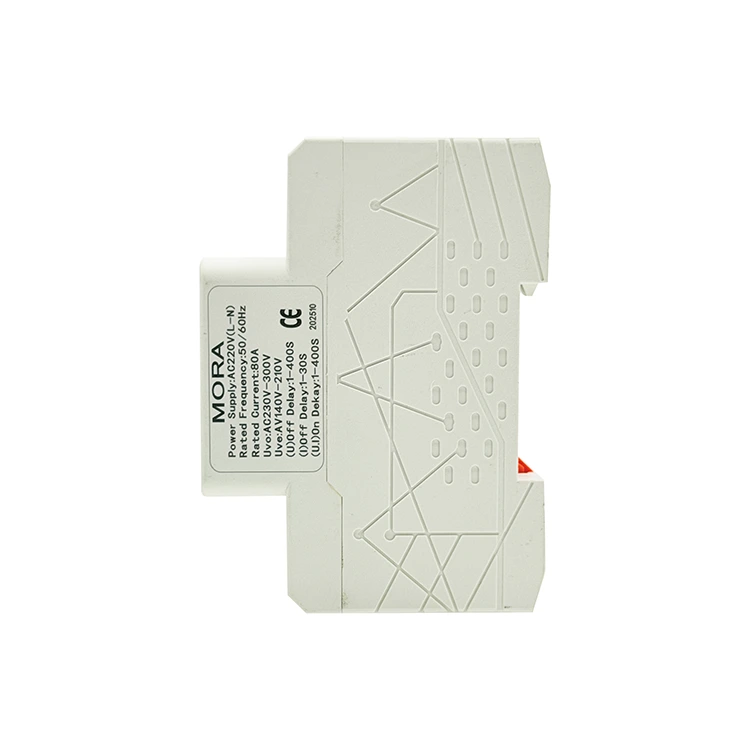

2P Auto Reconnect Napěťová ochrana typu M Trojitý displej

Týmy pro nákup spínacích zařízení pro vzdálenou infrastrukturu vyžadují inteligentní ochranné moduly, které se dokážou automaticky zotavit z dočasných výpadků napájení a maximalizovat tak dobu provozuschopnosti systému. Vysoce výkonný 2P automatický napěťový chránič typu M Triple Display navržený a vyrobený společností Pugao (Mora) je navržen speciálně pro tyto bezobslužné aplikace. Toto zařízení překračuje rámec základních relé s ručním resetem a obsahuje inteligentní algoritmus automatického opětovného zapnutí, který monitoruje podmínky sítě po vypnutí. Jakmile se síťové napětí stabilizuje v bezpečných parametrech po nastavenou dobu odpočítávání, vnitřní motorem poháněný mechanismus automaticky uzavře okruh a obnoví napájení navazujících telekomunikačních polí, bezpečnostních sítí nebo systémů sledování počasí.

Pole tří oken s integrací počítadla poruch

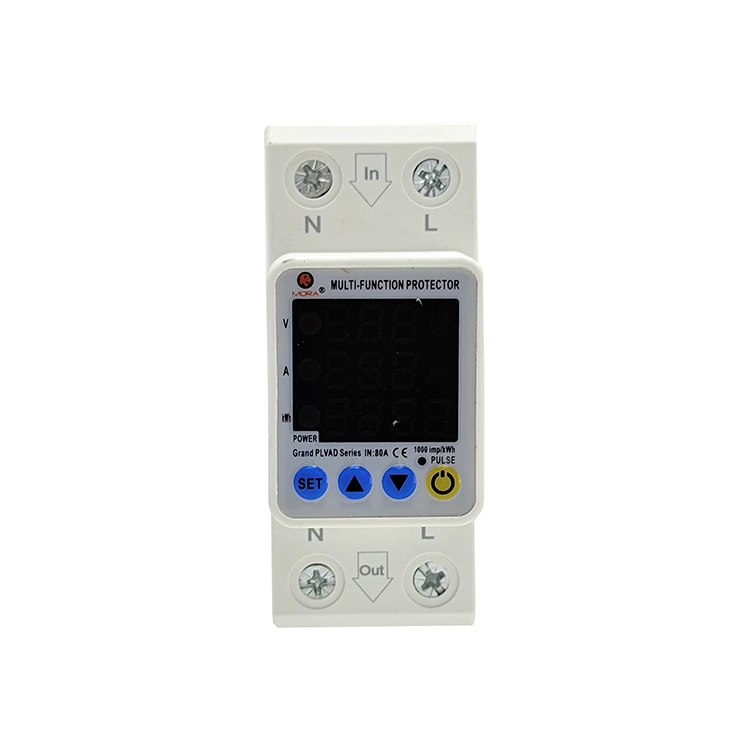

Multidimenzionální datový synchronní displej: 2P Auto Reconnect napěťový chránič typu M Trojitý displej zobrazuje napětí v reálném čase, proud v reálném čase a kumulativní časy poruch, s jasnou klasifikací dat a úplným přehledem provozního stavu obvodu na jedné obrazovce.

Včasné varování kvantifikovatelné poruchy: Vestavěný čítač poruch může zaznamenat počet výpadků přepětí a nadproudu v provozním cyklu. Personál údržby může posoudit stabilitu místní sítě a stav stárnutí navazujícího zařízení prostřednictvím údajů o poruchách a realizovat prediktivní údržbu.

Hlavní výhody produktu

Eliminujte Remote O&M Truck Rolls

• Řešení bolestivých bodů vzdálené údržby: U celulárních základnových stanic, horských meteorologických stanic a bezobslužných čerpacích stanic způsobí přechodné výkyvy sítě tradiční ochranná relé sepnutí a vypnutí, což vyžaduje ruční reset na místě s vysokými náklady na čas a práci.

• Maximalizujte dobu provozuschopnosti systému: Realizuje úplné automatické monitorování chyb, posouzení stability a mechanické obnovení po opětovném uzavření. V případě dočasných anomálií sítě 2P Auto Reconnect Voltage Protector typu M Triple Display nezávisle dokončuje obnovu napájení bez lidského zásahu, čímž výrazně snižuje náklady na provoz a údržbu a zlepšuje rychlost nepřetržitého provozu zařízení.

Nastavitelný cyklus opětovného zapínání a inteligentní bezpečnostní zámek

• Prevence Fault Secondary Damage: U trvalých zkratových poruch způsobí opakované opětovné zapínání tepelné poškození vedení a zařízení. Trojitý displej 2P Auto Reconnect Voltage Protector typu M podporuje vlastní nastavení maximálních pokusů o opětovné zapnutí.

• Automatické bezpečnostní zablokování: Když jsou vyčerpány přednastavené doby opětovného zapnutí a porucha stále existuje, systém uzamkne mechanismus pohonu motoru, spustí alarm poruchy a ponechá obvod izolovaný, aby se zabránilo nebezpečnému cyklickému spínání.

Technické parametry výkonu

• Možnosti jmenovitého provozního proudu: Jmenovité trvalé zatížení 40A / 63A

• Nastavitelnost doby automatického opětovného zapnutí: 1 sekunda až 900 sekund Max. rozsah

• Maximální počet cyklů kontinuálního opětovného zapínání: 1 až 30 konfigurovatelných pokusů před zablokováním

• Přesnost sledování napětí / rozsah proudu: ±1 % rozptyl / 0,5A až 63A dynamický údaj

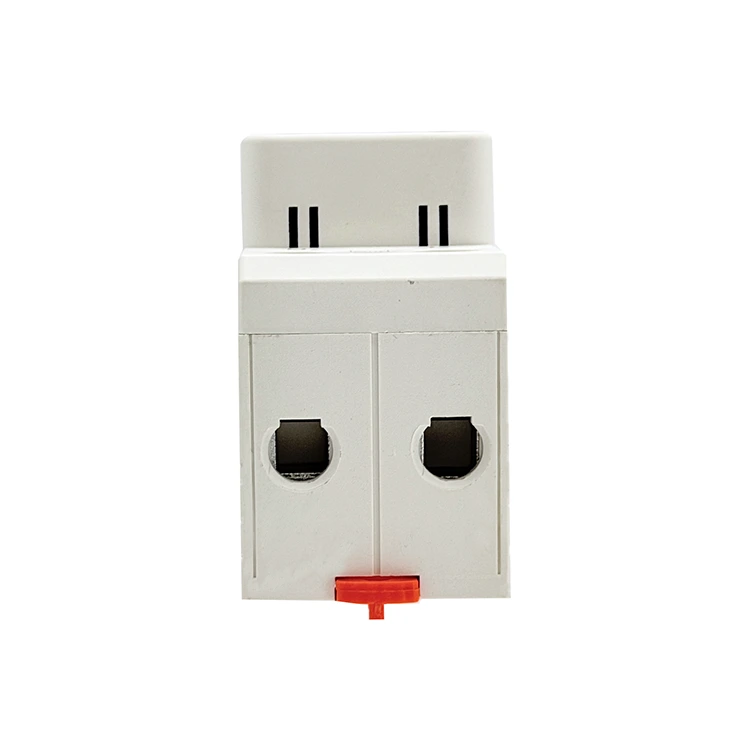

• Kapacita průřezu svorek: Až 25 mm² Plný / 16 mm² Lankovaný s objímkou ​​(svorka M5)

• Dielektrická pevnost podvozku: 2,5 kV Auditovaná izolační bariéra

• Shoda a certifikace: CE certifikováno, RoHS v souladu, odpovídá EN 60947-1 strukturální normy

FAQ

Otázka: Pokud síť úplně klesne na 0 V, má motor dostatečný zbytkový výkon, aby chránil navazující zařízení?

A: Ano. Vybavená průmyslovou vysokokapacitní baterií kondenzátorů pro ukládání energie, v případě náhlého úplného výpadku sítě může uložená elektrická energie pohánět mechanismus převodového motoru k okamžitému vypnutí, čímž se kontakty bezpečně otevřou a zamknou, čímž se zajistí, že nedojde k úniku energie na straně zátěže, než se zcela vyčerpá řídicí výkon.

Otázka: Co se stane při dosažení maximálního limitu opětovného zapnutí při přetrvávajících poruchách sítě?

Odpověď: Pokud dojde k trvalé poruše obvodu, po dokončení přednastavených pokusů o opětovné zapnutí bez obnovy sítě, trojitý displej 2P automatického opětovného připojení napěťové ochrany typu M automaticky uzamkne funkci pohonu motoru, deaktivuje všechny akce automatického opětovného uzavření a ponechá obvod otevřený. Zabraňuje nekonečnému cyklickému přepínání do vadných obvodů, chrání vnitřní mechanické struktury a navazující vedení před tepelným poškozením a vyžaduje ruční odstraňování závad a resetování, aby se obnovila.

Otázka: Jak regulátor rozlišuje přechodné rázy od trvalých zkratů?

Odpověď: Systém integruje duální detekční mechanismus pro snímání napětí a vzorkování proudu. Pokud je během detekce opětovného zapnutí síťové napětí stabilní, ale okamžitě se generuje velká proudová špička, MCU to okamžitě vyhodnotí jako trvalou zkratovou poruchu, spustí okamžité vypnutí bez provedení zpoždění opětovného zapnutí a ochrání vnitřní spínací strukturu před poškozením nárazem vysokého proudu.
